Рейсшина RELS СО-3 вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя

Рейсшина RELS СO-3 - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на стандартном образце  СО-3. Рейсшина облегчает процедуру настройки ультразвукового дефектоскопа с наклонными ультразвуковыми преобразователями типа П121-ХХ-ХХ.Особенно удобна рейсшина для начинающих дефектоскопистов.

Назначение рейсшины RELS СO-3:

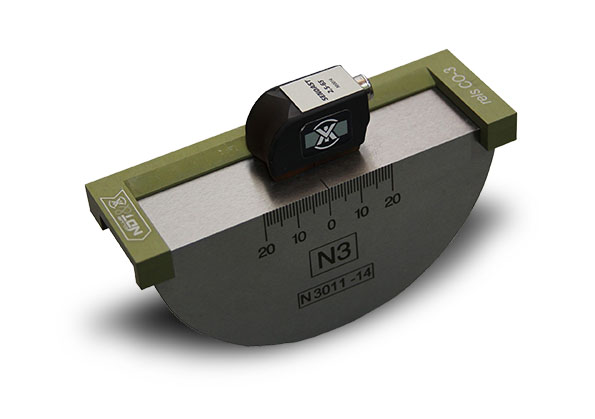

Рейсшина RELS СO-3 предназначена для обеспечения прямолинейного перемещения преобразователей на стандартном образце СО-3 и облегчения поиска максимума сигнала от цилиндрической поверхности образца с последующей его фиксацией.

Эксплуатационно-потребительские свойства рейсшины RELS СO-3:

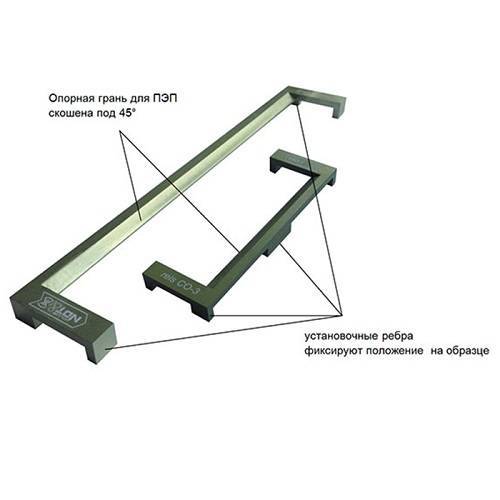

• Не требуется процедур фиксации рейсшины на образце. Геометрия рейсшины определяет ее однозначное положение. Люфт установки не превышает 0,2 мм.
• Минимальное трение преобразователя о рейсшину - грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°.
• Возможность контроля азимутального перекоса преобразователя на поверхности образца.

Конструктивное исполнение рейсшины RELS СO-3:

• Рейсшина изготовлена из легкого прочного авиационного сплава.
• Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок).
• Цветное защитно-декоративное покрытие.
