Призма TWN-ST1-A45-IHC-AOD-xxx
|
Тип оборудования: Призма
Производитель: TWN Технолоджи
Модель: TWN-ST1-A45-IHC-AOD-xxx
Гарантия: 1 год
Описание призмы TWN-ST1-A45-IHC-AOD-xxx:

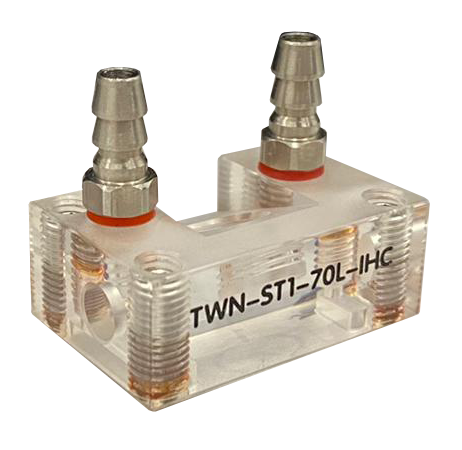

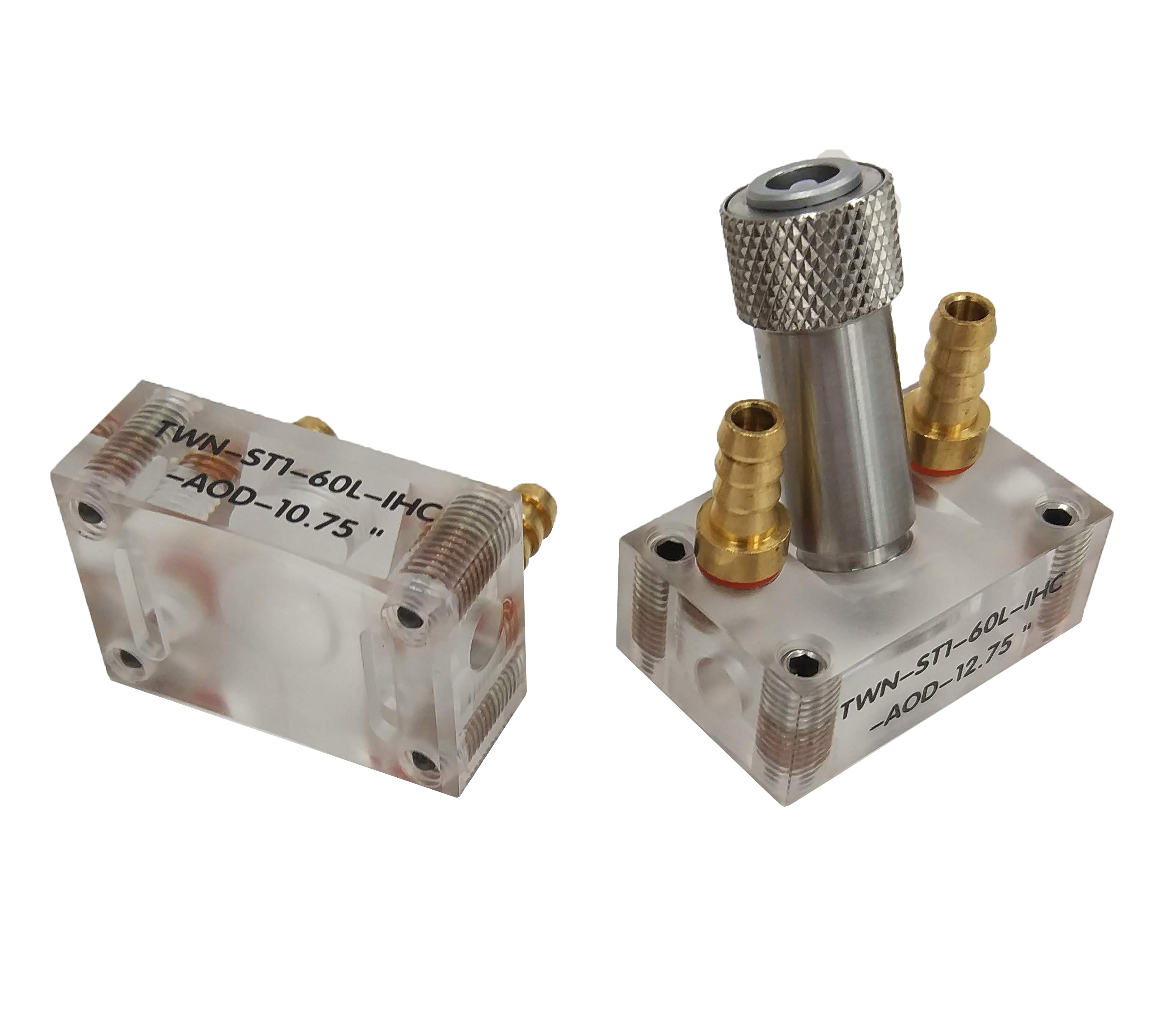

Cпециальные призмы для контроля дифракционно-временным методом (TOFD). Формируют продольные волны в объекте контроля под углом 45°, 60° или 70°. Материал корпуса доступен в двух исполнениях: рексолит и сталь.
Особенности
- Угол ввода луча 45°, 60° или 70°
- Высокое демпфирование и широкая полоса пропускания
- Обнаружение поверхностных дефектов, трещин, несплавлений
- Возможность притирания в продольном и поперечном направлении под необходимые диаметры
- IHC – функция подачи контактной жидкости и твердоплавкие вставки для повышения износостойкости
- IHS – корпус выполнен из нержавеющей стали с отверстиями для подачи жидкости (для TWN-ST1)
Технические характеристики TWN-ST1-A45-IHC-AOD-xxx:
|
Модель ПЭП |
|||
|
Диаметр пьезоэлемента (мм) |
Тип призмы |
|
|
|
T2-6M |
6 |
TWN-ST1 |
|
|
T2-10M |
10 |
TWN-ST2 |
|
|
T2-12M |
12 |
TWN-ST2 |
|
|
T2.25-6M |
6 |
TWN-ST1 |
|
|
T2.25-10M |
10 |
TWN-ST2 |
|
|
T2.25-12M |
12 |
TWN-ST2 |
|
|
T5-3M |
3 |
TWN-ST1 |
|
|
T5-6M |
6 |
TWN-ST1 |
|
|
T5-10M |
10 |
TWN-ST2 |
|
|
T5-12M |
12 |
TWN-ST2 |
|
|
T7.5-6M |
6 |
TWN-ST1 |
|
|
T10-3M |
3 |
TWN-ST1 |
|
|
T10-6M |
6 |
TWN-ST1 |
|
|
T15-3M |
3 |
TWN-ST1 |
|
