Преобразователи в миниатюрном исполнении SENDAST-MINI П121
|
Преобразователи в миниатюрном исполнении SENDAST-MINI П121

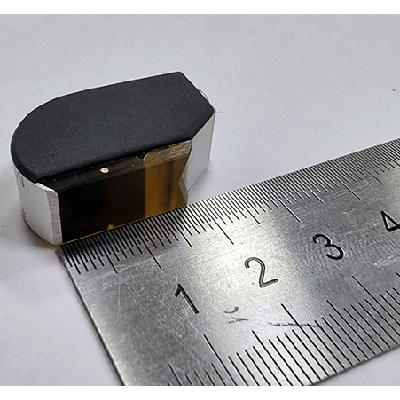

Серия наклонных преобразователей SENDAST в уменьшенном исполнении (Д×Ш×В) 29×11×19 с контактной площадкой 18х8 мм.
Призма преобразователей изготовлена из износостойкого инновационного полимера, обеспечивающего отличное соотношение полезный сигнал/ шум и превосходство по износу со стандартными ПЭП до 8-10 раз.

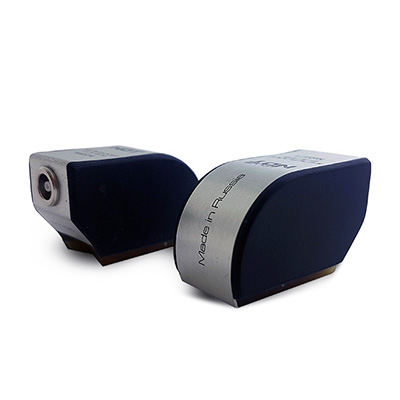

Сохранилась возможность выбора расположения разъема: вертикальный (с расположением разъема lemo на верхней части преобразователя) и классическое горизонтальное расположение в тыльной части преобразователя.
Отличительные особенности:
- Высокая износоустойчивость – особенный инновационный полимер призмы по износу превосходит преобразователи с призмой из оргстекла и эпоксидных компаундов до 8-10 раз
- Высокая термостойкость (преобразователи пригодны для контакта с объектами контроля, нагретыми до 200 °С (кратковременное использование))
- Соотношение сигнал/шум в зоне контроля не менее 20 Дб
- Широкополосность свыше 100%
- Бескорпусное изготовление
- Полная электромагнитная помехозащищенность (экранирование со всех сторон, включая рабочую поверхность)
- Совместимость
- Оригинальная технология «Ultra SAS» для подавления собственных внутрипризматических шумов

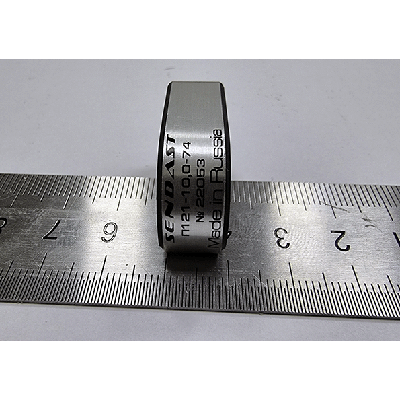

- Долговечный шильдик (маркировка преобразователя внедряется в металлический каркас преобразователяна глубину 18-22 мкм)
- Горизонтальное и вертикальное расположение разъема
Технологии преобразователей SENDAST:
- DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10МГц
- ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков
- СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей
Технические характеристики:
|
Наименование |
Частота |
Угол ввода |
Пьезоэлемент |
Стрела |
Рабочая контактная поверхность (Д×Ш) |
Цена руб. |
|
П121-5,0-65-MINI SENDAST |
5 МГц |
65° |
Ø5 мм |
5,5 мм +/-1 мм |
16×8 мм |
15 500 |
|
П121-5,0-70-MINI SENDAST |
5 МГц |
70° |
Ø5 мм |
5,5 мм +/-1 мм |
16×8 мм |
15 500 |
|
П121-5,0-75-MINI SENDAST |
5 МГц |
75° |
Ø5 мм |
5,5 мм +/-1 мм |
16×8 мм |
15 500 |
|
П121-10,0-65-MINI SENDAST |
10 МГц |
65° |
Ø5 мм |
5,5 мм +/-1 мм |
16×8 мм |
17 500 |
|
П121-10,0-70-MINI SENDAST |
10 МГц |
70° |
Ø5 мм |
5,5 мм +/-1 мм |
16×8 мм |
17 500 |
|
П121-10,0-75-MINI SENDAST |
10 МГц |
75° |
Ø5 мм |
5,5 мм +/-1 мм |
16×8 мм |
17 500 |
|
Притертый ПЭП SENDAST |
+1 500 |
|||||
|
По заказу возможно изготовить преобразователь с конкретным углом (72, 73, 74°) |
||||||
|
В таблице указаны номинальные значения |
||||||
