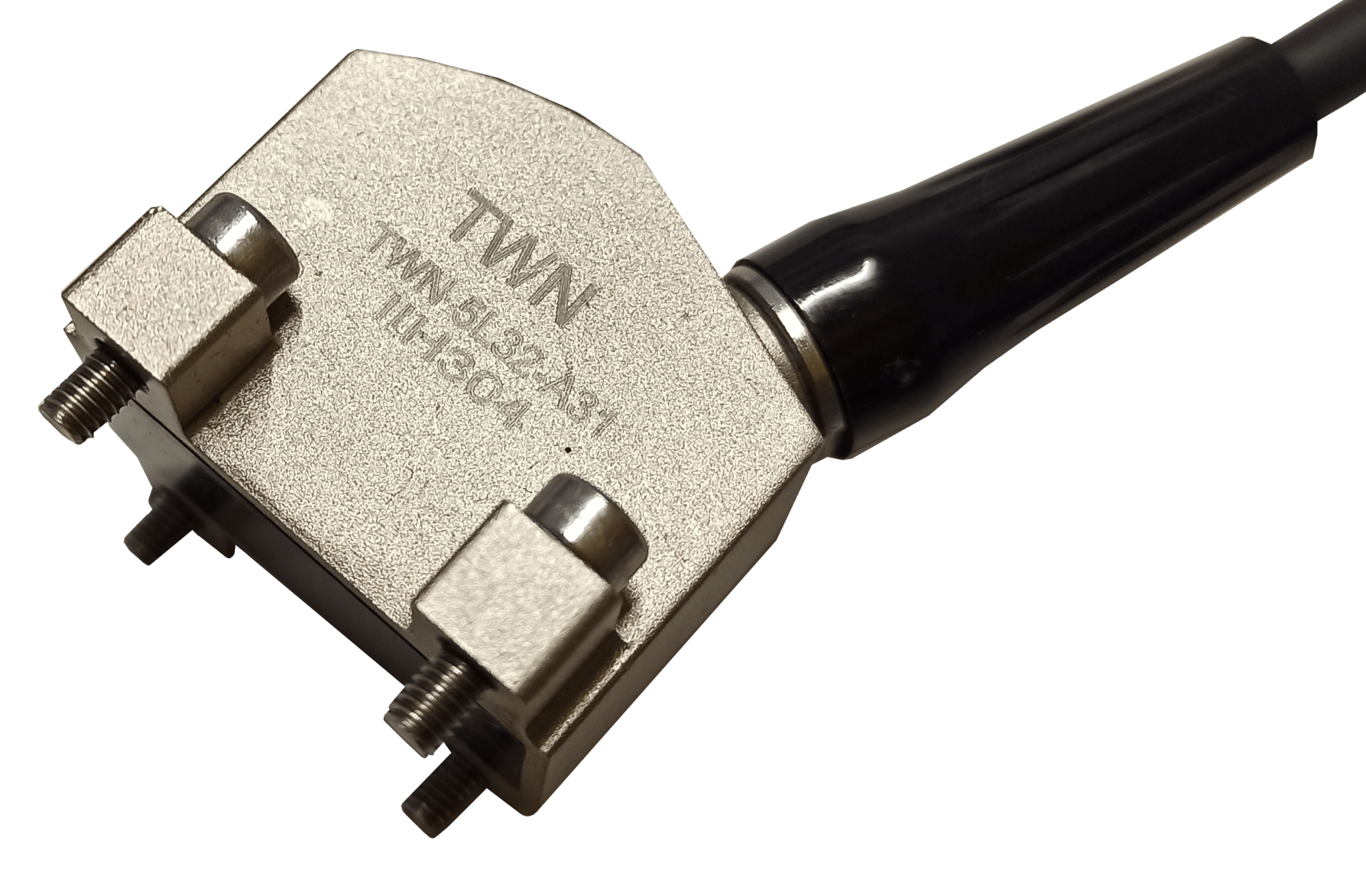

Преобразователь ультразвуковой TWN-F1.5L-E32P1.0EL20-4F
Тип оборудования: Преобразователь ультразвуковой
Производитель: TWN Технолоджи
Модель: TWN-F1.5L-E32P1.0EL20-4F
Гарантия: 1 год
Описание преобразователя TWN-F1.5L-E32P1.0EL20-4F:
Линейные преобразователи для контроля толстостенных объектов и материалов с высоким уровнем затухания. Имеют увеличенные габаритные размеры за счет большого количества элементов в решетке.
Преобразователи и призмы данного типа упрощают контроль сварных швов за счет оптимального размера и улучшенного отношения сигнал-шум (ОСШ).
Особенности
- Конструкция оптимизирована для контроля с большой глубиной проникновения
- Улучшенное отношение сигнал-шум
- Широкий диапазон измеряемых толщин
- Широкий выбор призм для контроля наклонным лучом
Технические характеристики TWN-F1.5L-E32P1.0EL20-4F:
|
Модель ПЭП |
Основные параметры |
||||
|
Частота (МГц) |
Кол-во элементов |
Шаг (мм) |
Подъем (мм) |
Апертура (мм) |
|
|
F2.25L-E64P0.6EL10-2EG |
2.25 |
64 |
0.6 |
10 |
48 |
|
F5L-E64P0.6EL10-2EG |
5 |
64 |
0.6 |
10 |
38.4 |
|
F10L-E64P0.6EL10-2EG |
10 |
64 |
0.6 |
10 |
38.4 |
|
F2.25L-E64P0.6EL10-4C |
2.25 |
64 |
0.6 |
10 |
38.4 |
|
F3.5L-E64P0.6EL10-4C |
3.5 |
64 |
0.6 |
10 |
38.4 |
|
F5L-E32P1.0EL6-4C |
5 |
32 |
1.0 |
6 |
32 |
|
F5L-E64P0.6EL10-4C |
5 |
64 |
0.6 |
10 |
38.4 |
|
F7.5L-E64P0.6EL10-4C |
7.5 |
64 |
0.6 |
10 |
38.4 |
|
F10L-E64P0.6EL7-4C |
10 |
64 |
0.6 |
7 |
38.4 |
|
F1.5L-E32P1.0EL20-4F |
1.5 |
32 |
1.0 |
20 |
32 |
|
F2.25L-E32P1.0EL20-4F |
2.25 |
32 |
1.0 |
20 |
48 |
|
F3.5L-E128P0.5EL10-4G |
3.5 |
128 |
0.5 |
10 |
64 |
|
F3.5L-E128P0.8EL10-4G |
3.5 |
128 |
0.8 |
10 |
102.4 |
|
F5L-E128P0.8EL10-4G |
5 |
128 |
0.8 |
10 |
102.4 |
|
F7.5L-E128P0.8EL10-4G |
7.5 |
128 |
0.8 |
10 |
102.4 |
|
F10L-E128P0.8EL10-4G |
10 |
128 |
0.8 |
10 |
102.4 |
|
F5L-E32P2.0EL6-2BF |
5 |
32 |
2.0 |
6 |
64 |
|
F5L-E64P1.0EL10-2BF |
5 |
64 |
1.0 |
10 |
64 |
|
F5L-E32P0.8EL12-2D0 |
5 |
32 |
0.8 |
12 |
25.6 |
