Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя

Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя
/images/all/3/15344/big/img_5.jpg
jijijij
Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя
/images/all/3/15344/big/img_14.jpg
Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя
Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя
/images/all/3/15344/big/img_16.jpg
1

ЦЕНА С НДС: 7 000 руб.

В КОРЗИНУ

NDT-club (НДТ-КЛАБ)

Описание:

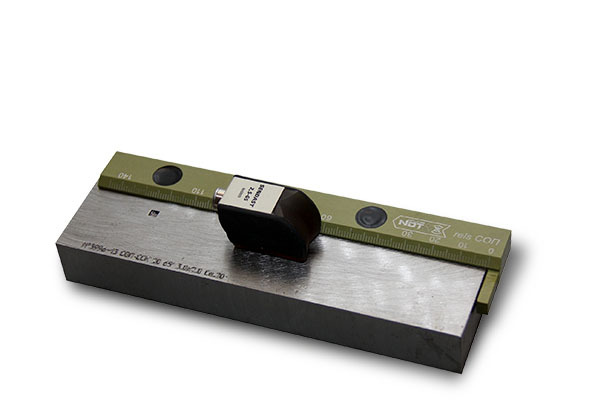

Рейсшина RELS СОП - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на стандартном образце предприятия (СОП плоский). Рейсшина облегчает процедуру настройки ультразвукового дефектоскопа с наклонными преобразователями типа П121-ХХ-ХХ/ П122-ХХ-ХХ. Особенно удобна рейсшина для начинающих дефектоскопистов.

Назначение рейсшины RELS СОП:

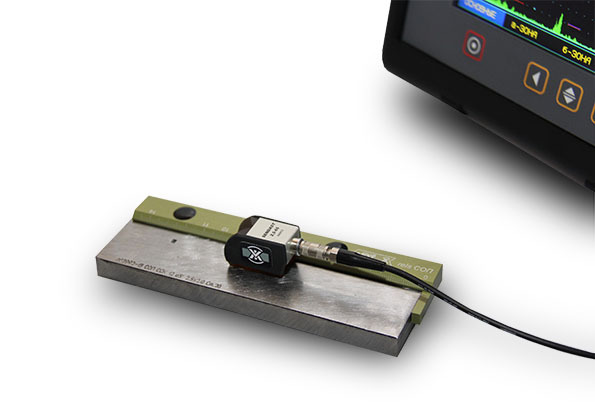

Рейсшина предназначена для обеспечения прямолинейного перемещения наклонных преобразователей на стандартных образцах предприятия (СОП). Линейное перемещение преобразователя обеспечивает удобство поиска и фиксацию максимума амплитуды от искусственного дефекта на СОП при работе, как прямым, так и отраженным лучом.

Тщательно подобранное сочетание степени магнитного прижатия и обеспечение анти проскальзывающего эффекта позволяет быстро выставить нужное положение рейсшины на образце и надежно удерживать траекторию перемещения преобразователя на СОПе.

Эксплуатационно-потребительские свойства рейсшины RELS СОП:

• Не требуется процедур крепления. Возможность мгновенной установки произвольного положения рейсшины на стандартном образце (СОП).
• Анти проскальзывающий эффект обеспечивается даже на замасленной поверхности образца.
• Возможность численно-оценочной ориентации преобразователей к дефектам образца.
• Минимальное трение преобразователя о рейсшину.
• Возможность контроля азимутального перекоса преобразователя на поверхности образца.
• Универсальное применение на различных стальных образцах и калибрах.

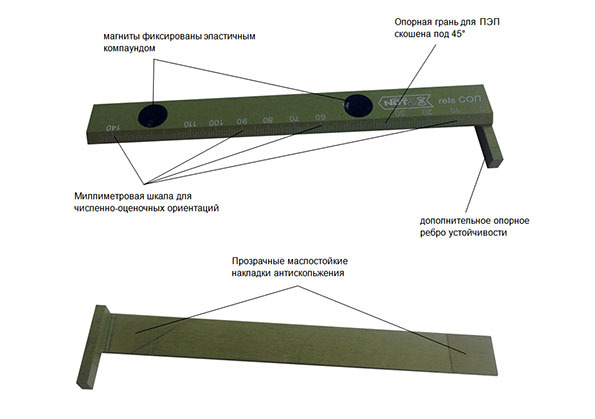

Конструктивное исполнение рейсшины RELS СОП:

• Рейсшина изготовлена из легкого прочного авиационного сплава.
• Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок)
• Цветное защитно-декоративное покрытие.
• Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок, что обеспечивает надежную фиксацию магнитов в течение всего срока службы.
• Маслостойкие элементы антискольжения рейсшины
• Миллиметровая шкала по всей длине (145 мм) нанесена высокоточным лазерным методом
• Дополнительное опорное ребро устойчивости.
• Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°, что уменьшает трение ПЭП о рейсшину.
