Рейсшина RELS СО-2 вспомогательное приспособление позиционирования ультразвукового преобразователя

Тип оборудования: Рейсшина, вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя

Производитель: НДТ-КЛАБ

Модель: RELS СО-2

Гарантия: 1 год

Рейсшины RELS - вспомогательные приспособления для позиционирования преобразователей при настройке на стандартных образцах

РЕЙСШИНА RELS CO-2

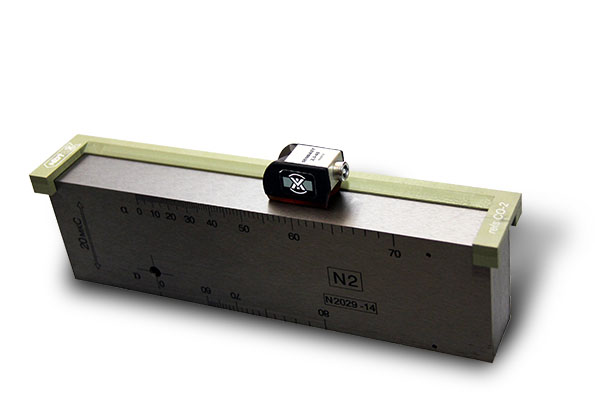

Вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя П121-ХХ-ХХ на стандартном образце СО-2. Рейсшина обеспечивает прямолинейное перемещение преобразователей на стандартном образце СО-2, что облегчает настройку дефектоскопа: поиск максимума амплитуды сигналов от искусственных отражателей, фиксацию сигнала.

РЕЙСШИНА RELS СO-3

Вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя П121-ХХ-ХХ на стандартном образце СО-3. Рейсшина обеспечивает прямолинейное перемещение преобразователей на стандартном образце СО-3, что облегчает настройку дефектоскопа: поиск максимума амплитуды сигналов от цилиндрической грани СО-3 и фиксацию сигнала.

РЕЙСШИНА RELS СОП

Вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на плоском стандартном образце предприятия СОП. Рейсшина обеспечивает прямолинейное перемещение преобразователей на СОП, что облегчает настройку дефектоскопа: поиск максимума амплитуды сигналов от искусственных отражателей и фиксацию сигнала, при работе, как прямым, так и отраженным лучом

РЕЙСШИНА RELS V2

Вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на образце V2/V2M. Рейсшина обеспечивает прямолинейное перемещение преобразователя на образце V2/V2М, что облегчает настройку дефектоскопа: поиск максимумов сигналов от искусственных отражателей с последующей их фиксацией. Рейсшина удобна при настройке опорного уровня АРД диаграмм на дефектоскопах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ РЕЙСШИН RELS

• Элементарная установка рейсшины на образец. Люфт установки не превышает 0,2 мм.

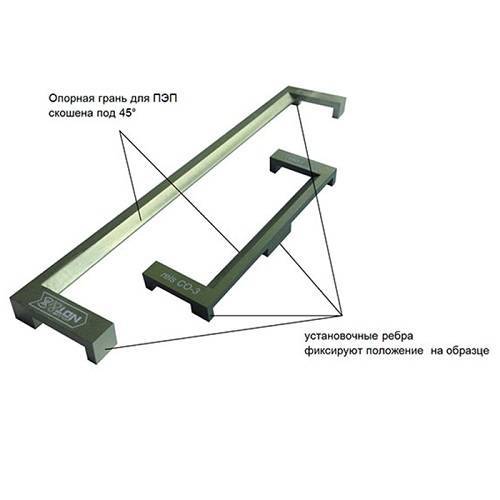

• Грань рейсшины, с которой контактирует преобразователь, имеет скос под 45°, что обеспечивает минимальное трение преобразователя о рейсшину
• Возможность контроля азимутального перекоса преобразователя на поверхности образца
• Рейсшина изготовлена из легкого прочного авиационного сплава
• Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок)
• Встроенные магниты для фиксации положения на образце из ферромагнитных сталей (для рейсшин RELS СОП/ RELS V2)
• Маслостойкие элементы от проскальзывания рейсшины (для рейсшин RELS СОП/ RELS V2)

ПОДСТАВКА OPORA СО-3

• Предназначена для фиксации положения стандартного образца СО-3 на рабочем месте.
• Использование подставки устраняет раздражающий фактор неустойчивости образца СО-3

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПОДСТАВКИ OPORA СО-3

• Легкая и быстрая фиксация образца СО-3 прижимным винтом
• Излишки контактной жидкости стекают внутрь подставки, не пачкая стол. Дно подставки герметично
• Подставка изготовлена из легкого прочного авиационного сплава
• Возможна установка СО-3 с наклоном рабочей поверхности
