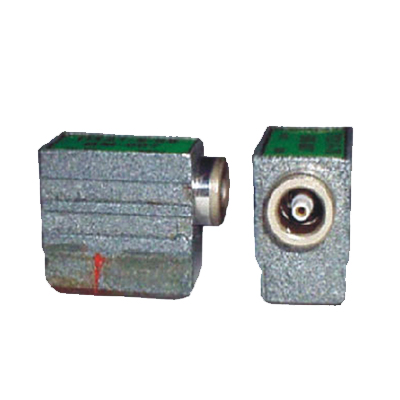

Миниатюрные наклонные совмещенные преобразователи П121
|
Миниатюрные наклонные совмещенные преобразователи П121 (пьезоэлектрические совмещенные наклонные преобразователи П121)
Отличительные особенности миниатюрных наклонных совмещенных ультразвуковых преобразователей П121:
- минимальные размеры преобразователя, позволяющие вести контроль в труднодоступных местах;
- малая стрела;
- призма из полиимида, более стойкая к агрессивным средам и истиранию;
- интегрированный кабель;
- прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса.
Технические характеристики миниатюрных наклонных совмещенных ультразвуковых преобразователей П121:
|
Тип преобразователя |
ƒ, МГц |
Угол ввода, град. |
Стрела, мм |
Размер пьезоэлемента, мм |
Размер контактной поверхности, мм |
Габариты (HxSxL), мм |
|
Преобразователь П121-5-50-ММ |
5 |
50 |
4-5 |
3х4 |
8х17 |
12х8х17 |
|
Преобразователь П121-5-65-ММ |
65 |
4-5 |
||||
|
Преобразователь П121-5-70-ММ |
70 |
4-5 |
||||
|
Преобразователь П121-5-50-МК |
50 |
4-5 |
3х4 |
8х17 |
8х8х17 |
|
|
Преобразователь П121-5-65-МК |
65 |
4-5 |
||||
|
Преобразователь П121-5-70-МК |
70 |
4-5 |
||||
|
Преобразователь П121-10-50-ММ |
10 |
50 |
4-5 |
3х4 |
8х17 |
12х8х17 |
|
Преобразователь П121-10-65-ММ |
65 |
4-5 |
||||
|
Преобразователь П121-10-70-ММ |
70 |
4-5 |
||||
|
Преобразователь П121-10-50-МК |
50 |
4-5 |
3х4 |
8х17 |
8х8х17 |
|
|
Преобразователь П121-10-65-МК |
65 |
4-5 |
||||
|
Преобразователь П121-10-70-МК |
70 |
4-5 |
