Малогабаритные наклонные УЗ ПЭП 5МГц (П121-5-хх-АМ-004) ANGR50xx
|
Тип оборудования: Малогабаритные наклонные преобразователи
Производитель: Кропус
Модель: ANGR50xx
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный малогабаритный поперечных волн.
Маркировка по ГОСТ: П121-5-ХХ-АМ-004, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20
Номинальная частота 5 МГц
Диаметр пьезоэлемента 6 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Обозначение по ГОСТ- П121-5-ХХ-АМ-004 (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя- 5 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- диаметр 6 мм
- Размер контактной поверхности- 16х25 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- алюминий с покрытием SoftTouch
- Габаритные размеры (ШхДхВ)- 16 х 27 х 19 мм
Модели:
- П121-5-хх-АМ-004) (ANGR5040 - ультразвуковой преобразователь 5МГц с углом ввода 40 град.
Обозначение по ГОСТ: П121-5-40-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 40º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5045 - ультразвуковой преобразователь 5МГц c углом ввода 45 град.
Обозначение по ГОСТ: П121-5-45-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 45º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5050 - ультразвуковой преобразователь 5МГц c углом ввода 50 град.
Обозначение по ГОСТ: П121-5-50-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 50º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5055 - ультразвуковой преобразователь 5МГц c углом ввода 55 град.
Обозначение по ГОСТ: П121-5-55-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 55º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

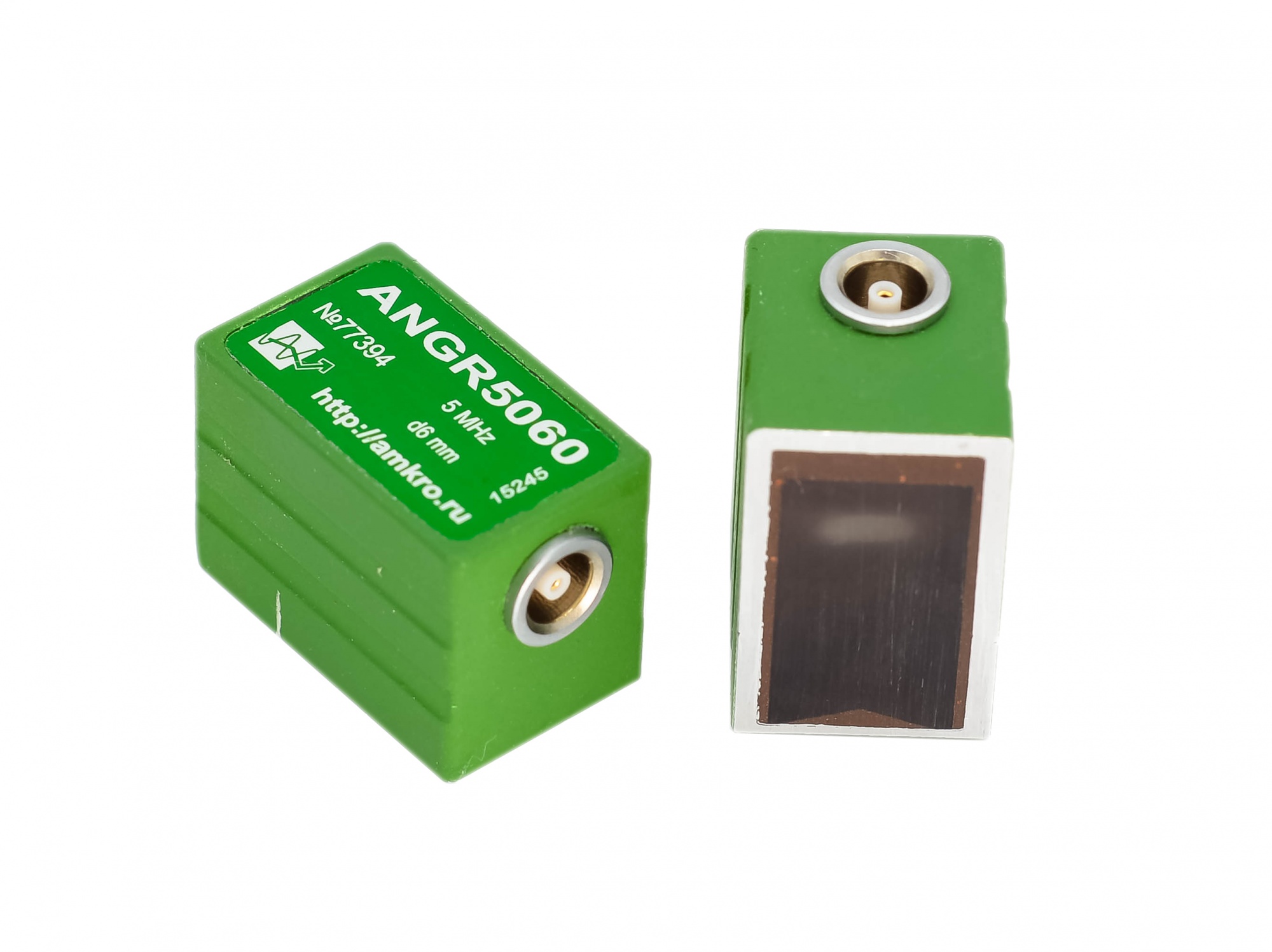

- П121-5-хх-АМ-004) (ANGR5060 - ультразвуковой преобразователь 5МГц c углом ввода 60 град.
Обозначение по ГОСТ: П121-5-60-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 60º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5065 - ультразвуковой преобразователь 5МГц c углом ввода 65 град.
Обозначение по ГОСТ: П121-5-65-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 65º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5070 - ультразвуковой преобразователь 5МГц c углом ввода 70 град.
Обозначение по ГОСТ: П121-5-70-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 70º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5075 - ультразвуковой преобразователь 5МГц c углом ввода 75 град.
Обозначение по ГОСТ: П121-5-75-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Угол ввода в сталь 75º.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- П121-5-хх-АМ-004) (ANGR5090 - ультразвуковой преобразователь 5МГц, поверхностной волны
Обозначение по ГОСТ: П121-5-90-АМ-004
Частота 5 МГц. Диаметр п/э - 6мм
Поверхностная волна
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
