Крупногабаритные наклонные преобразователи 1,25 МГц ANR12xx

Тип оборудования: Крупногабаритные наклонные преобразователи

Производитель: Кропус

Серия: ANR12xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный поперечных волн с большим размером пьезоэлемента и корпуса. Идеален для контроля крупнозернистых сплавов и дефектов на большой глубине. Частота 1,25 МГц

Маркировка по ГОСТ: П121-1,25-ХХ-А-005, где XX - угол ввода сдвиговой (поперечной)  волны в сталь

Номинальная частота 1,25 МГц

Размер пьезоэлемента 16х12 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный поперечных волн
• Обозначение по ГОСТ- П121-1,25-ХХ-А-005 (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 1,25 МГц ± 10%
• Тип излучаемых волн- сдвиговые (поперечные)
• Размер пьезокерамического элемента- 16х12 мм
• Размер контактной поверхности- 20х40 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- алюминий с покрытием
• Габаритные размеры (ШхДхВ)- 20 х 40 х 30 мм

Модели:

• ANR1240 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 40 град.

Частота УЗК - 1,25 МГц.

Угол ввода в сталь - 40°

• ANR1245 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 45 град.

Частота УЗК - 1,25 МГц.

Угол ввода в сталь - 45°

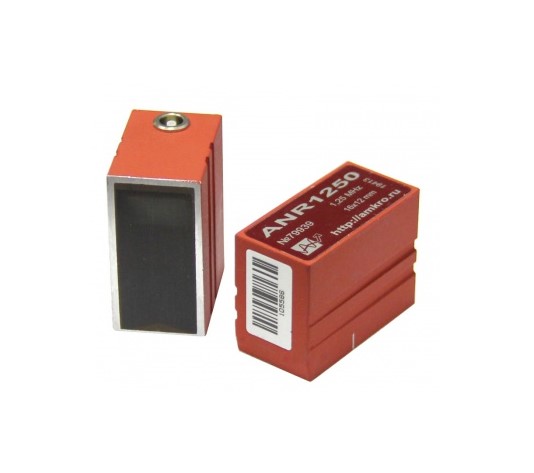

• ANR1250 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 50 град

Частота УЗК - 1,25 МГц.

Угол ввода в сталь - 50°

Стрела - 15 мм

• ANR1255 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 55 град.

Частота УЗК - 1,25 МГц.

Угол ввода в сталь - 55°

• ANR1260 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 60 град.

Частота УЗК - 1,25 МГц

Угол ввода в сталь - 60°

• ANR1265 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 65 град.

• ANR1270 - наклонный преобразователь с частотой 1,25 МГц и углом ввода 70 град.

Частота УЗК - 1,25 МГц.

Угол ввода в сталь - 70°

• ANR1290 - наклонный преобразователь с частотой 1,25 МГц, поверхностной волны

Частота УЗК - 1,25 МГц.

Поверхностной волны
