Ультразвуковой дефектоскоп УД2-70

  • Ультразвуковой дефектоскоп УД2-70

    /images/all/3/59/big/img_5.jpg

    jijijij

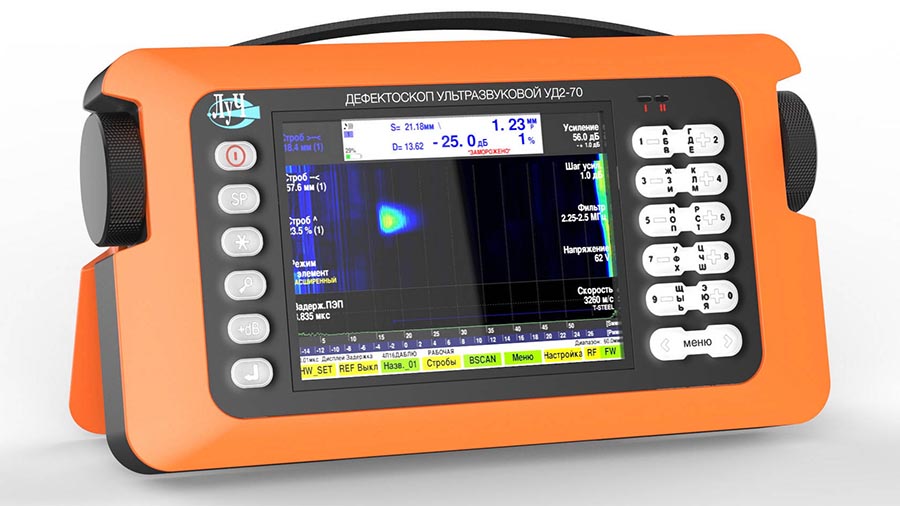

    Ультразвуковой дефектоскоп УД2-70
  • Дефектоскоп УД2-70

    /images/all/3/59/big/img_14.jpg

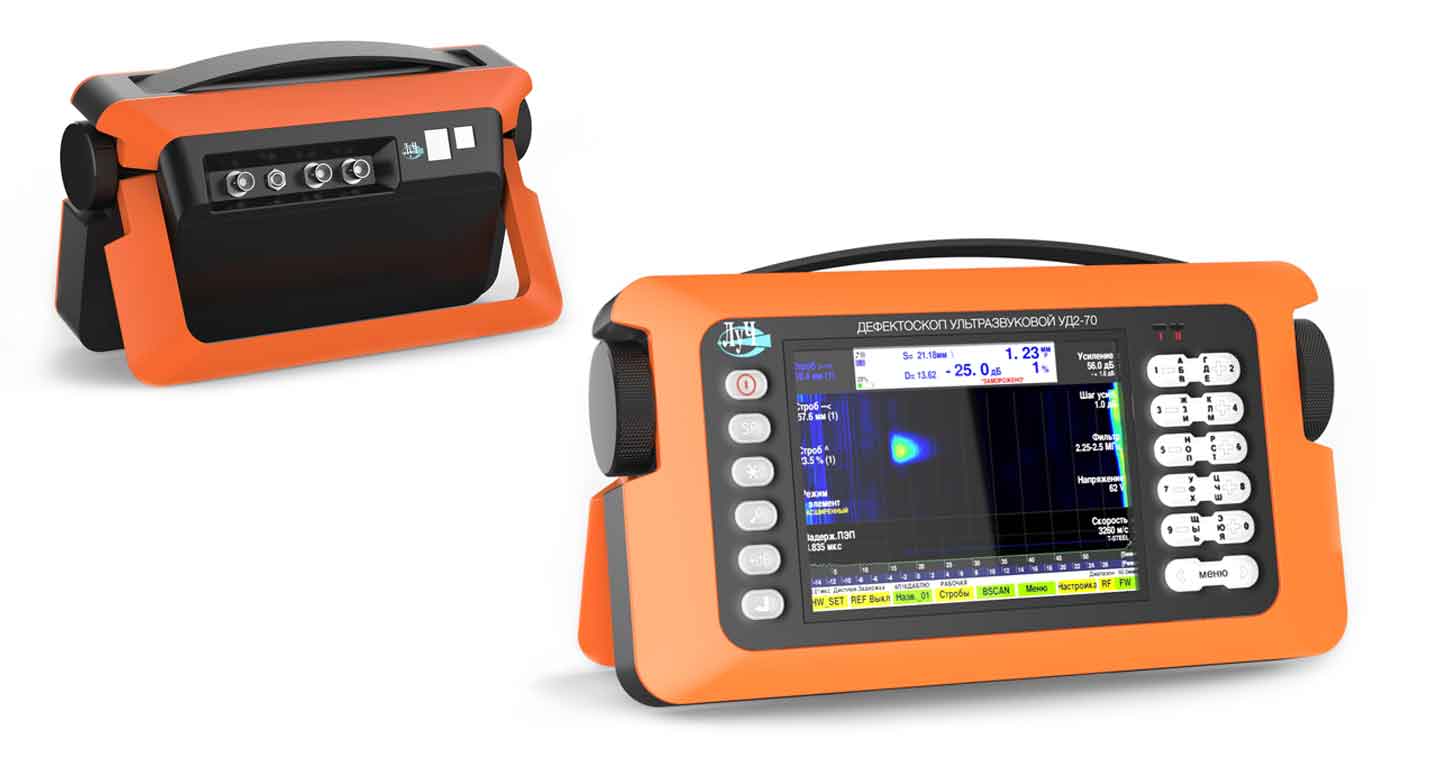

    Дефектоскоп УД2-70

    Дефектоскоп УД2-70
Хит!

ЦЕНА С НДС: от 436 800 руб.
Модификации:

В КОРЗИНУ


Артикул: УД2-70

Дефектоскоп УД2-70



Тип оборудования: Дефектоскоп ультразвуковой

Производитель: Россия

Серия: дефектоскоп УД2

Модель: УД2-70

Гарантия: 12 месяцев.



Описание: ультразвуковой прибор для поиска дефектоктов в металле, пластмассе и других однородных материалов



Сертификаты, свидетельства и разрешения на ультразвуковой дефектоскоп УД2-70:

  • Свидетельство об утверждении типа средства измерения
  • Свидетельство о регистрации РЖД
  • Разрешение на применение
  • Регистрационное удостоверение МТРФ
  • Сертификат Республики Казахстан



Описание дефектоскопа УД2-70:

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.



Ультразвуковой дефектоскоп УД2-70:

  • малые габариты;
  • построение АРД диаграмм;
  • два независимых строба АСД;
  • автоматическая регулировка усиления;
  • иммерсионный режим работы;
  • возможность синхронизации с внешними устройствами;
  • возможность обновления программного обеспечения Потребителем;
  • B-Скан;
  • большой цветной дисплей с высокой контрастностью и разрешающей способностью;
  • встроенные часы и календарь;
  • индивидуальный прочный пластиковый корпус для тяжелых условий эксплуатации;
  • возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
  • встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
  • специальная комплектация для ОАО "РЖД" и метрополитена.



Технические характеристики дефектоскопа УД2-70:

Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали от 1 до 7500 мм
Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка тип А, В
Диапазон задержки развёртки от -30 до 7500 мм
Погрешность измерения глубины залегания дефектов ±(0,1 + 0,02Н) мм
Дискретность измерения расстояний 0,1 мм
Погрешность измерения отношений амплитуд сигналов ±(0,1 + 0,03 N) дБ
Диапазон регулировки ВРЧ от 0 до 80 дБ
Память
- настроек
- изображения развёртки типа А
- значений глубиномера

400
400
4000
Интерфейс связи с компьютером USB
Размер рабочей части экрана 111,4 х 83,5 мм
Диапазон рабочих температур -10...+50 °С
Электрическое питание:
   - аккумуляторное
   - сеть переменного тока

12 В;
220 В 50 Гц
Время непрерывной работы не менее 14 ч
Степень защиты корпуса IP 64
Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
Масса электронного блока не более 2,2 кг



Комплект поставки (версия общего назначения):

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
    -П111-2,5-К12-03
    -П111-5-К6-03
    -П121-2,5-65-Б4-03
    -П121-5-70-А1-03
4*шт.
1 шт.
1 шт.
1 шт.
1 шт.
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Съёмная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* По заказу потребителя преобразователи из стандартного комплекта могут быть заменены на любые другие из производимой номенклатуры УЗ ПЭП, идентичные по цене.
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП



Дополнительная комплектация:

Комплект для построения АРД диаграмм
1 к-кт.
  -Программное обеспеченияе для электронного блока
  -Памятка по установке программного обеспечения
  -Образец V2
1 шт.
1 шт.
1 шт.
USB- flash карта
1 шт.
Инвертор - 12 В; ~220В; 100 мА
1 шт.
Запасная аккумуляторная батарея
1 шт.
Переходник для заряда съёмной аккмуляторной батареи вне прибора
1 шт.
Чехол
1 шт.



Комплект поставки (версия "локомотивная"):



Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
    -П111-2,5- К12-004
    -П111-5-К6-003
    -П121-0,4-90-003(для контроля поверхности катания бандажей)
    -П121-2,5-40-М-003
    -П121-2,5-50-М-003
    -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
    -П122-2,5-90-004 (для контроля зубьев шестерни)
    -П122-2,5-90-003 (для контроля зубьев зубчатого колеса)
    -ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)
    -ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар)
6+4*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
1 шт.*
1 шт.*
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Устройство сканирования бандажей и ободьев колес УСБК-1
1 шт.
Стандартный образец СО-3Р или СО-2
1 шт.
Сетевой блок питания
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* Поставляется за дополнительную плату по заказу Потребителя
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП



Комплект поставки (версия "вагонная"):

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
    -П111-2,5- К12-004
    -П111-5-К6-003
    -П121-0,4-90-003 (для контроля поверхности катания колес)
    -П121-2,5-40-М-003
    -П121-2,5-50-М-003
    -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
    -П111-5-6-ШС-003
6+1*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Устройство сканирования колёс УСКм
1 шт.
Стандартный образец СО-3Р или СО-2
1 шт.*
Сетевой блок питания
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* Поставляется за дополнительную плату по заказу Потребителя
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП



Комплект поставки (версия "метрополитен ТР-2"):

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-2)
1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
1 к-кт.
Кабель 2BNC-LEMO
1 шт.
Кабель 2BNC-2LEMO
1 шт.
Съемная аккумуляторная батарея
1 шт.
Кабель соединительный (ПЭВМ/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Чехол для электронного блока
1 шт.
Сумка для переноски
1 шт.
Методика поверки
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-2 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-2 ПС
1 экз.
Свидетельство о поверке
1 экз.
Преобразователь АПЛ-111-28М
4 шт.
Преобразователь АПМ121-13
4 шт.
Преобразователь АПМ121-18
4 шт.
Преобразователь АПМ-6550-А1
2 шт.
Преобразователь АПТ-55176-А1
2 шт.
Преобразователь АПМ121-15
4 шт.
Преобразователь АПМ122-6
4 шт.
Преобразователь АПМ-540-АЛС
2 шт.



Комплект поставки (версия "метрополитен ТР-3"):

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-3)
1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
1 к-кт.
Кабель 2BNC-LEMO
1 шт.
Кабель 2BNC-2LEMO
1 шт.
Съемная аккумуляторная батарея
1 шт.
Кабель соединительный (ПЭВМ/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Чехол для электронного блока
1 шт.
Сумка для переноски
1 шт.
Программа и методика поверки
1 экз.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-3 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-3 ПС
1 экз.
Свидетельство о поверке дефектоскопа
1 экз.
Преобразователь АПМ121-1,25-90-150-207
2 шт.
Преобразователь АПМ121-1,25-90-160-207
5 шт.
Преобразователь АПЛ-111-28М
5 шт.
Преобразователь АПМ121-13
2 шт.
Преобразователь АПМ121-18
5 шт.
Преобразователь АПМ121-22
2 шт.
Преобразователь АПМ-4025-3
2 шт.
Преобразователь АПМ-5025-3
2 шт.
Преобразователь АПМ-4025-У
2 шт.
Преобразователь АПМ-5025-У
2 шт.
Преобразователь АПМ121-2,5-50-110-209
2 шт.
Преобразователь АПМ121-2,5-50-150-209
2 шт.
Преобразователь АПМ121-2,5-60-150-209
2 шт.
Преобразователь АПМ121-2,5-50-130-209
2 шт.
Преобразователь АПМ121-2,5-50-160-209
5 шт.
Преобразователь АПМ121-2,5-60-120-209
2 шт.
Преобразователь АПМ121-2,5-60-160-209
2 шт.
Преобразователь АПМ121-15
5 шт.
Преобразователь АПМ122-6
5 шт.
Преобразователь АПМ-122-8
2 шт.
Преобразователь АПМ-540-АЛС
2 шт.



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
