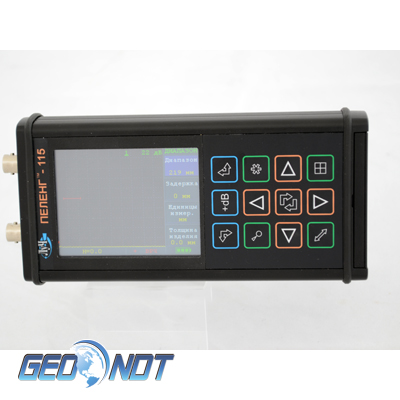

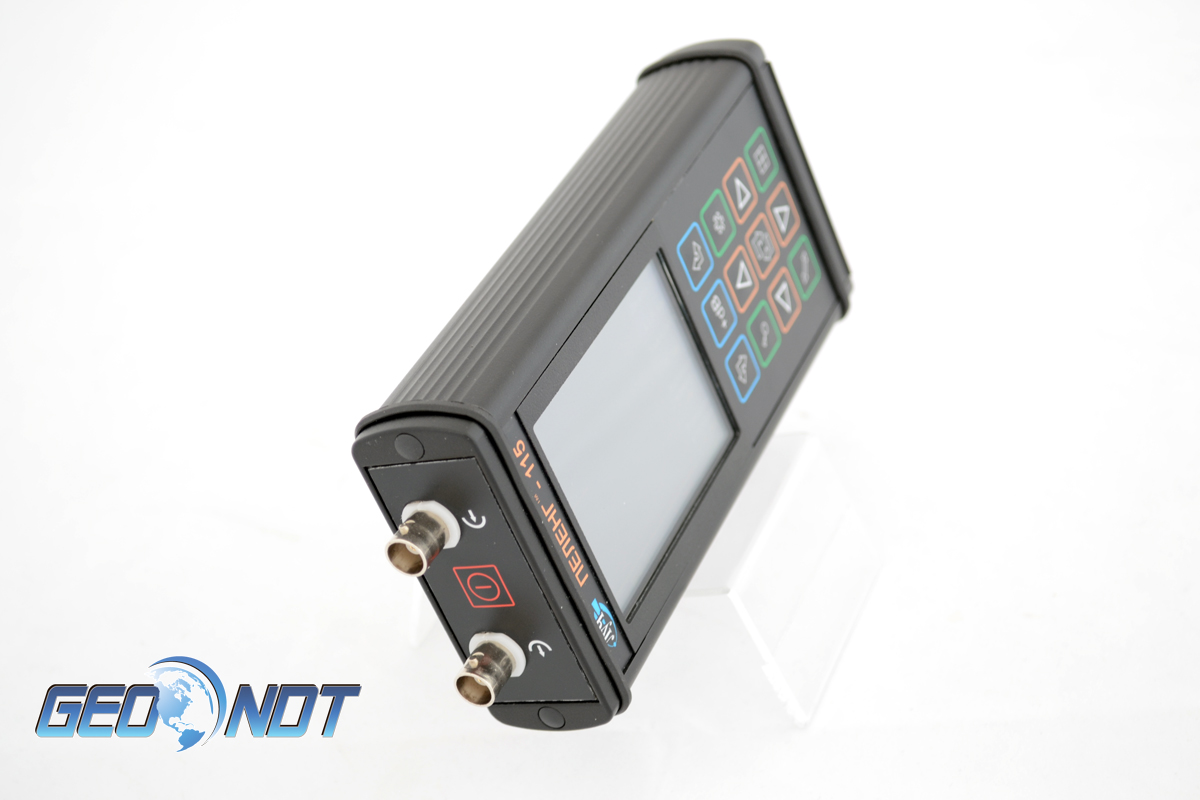

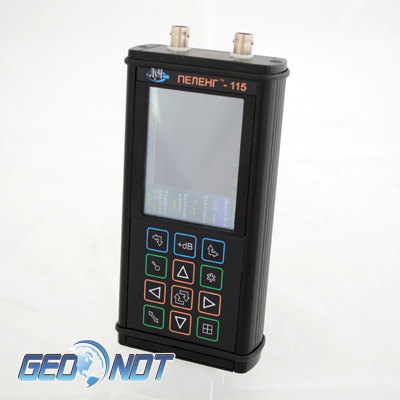

Миниатюрный ультразвуковой дефектоскоп Пеленг-115 (УД2-115)
Тип оборудования: Дефектоскоп ультразвуковой
Производитель: Россия
Серия: дефектоскоп Пеленг
Модель: Пеленг 115
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов
Сертификаты на ультразвуковой дефектоскоп Пеленг-115:
- УЗ дефектоскоп Пеленг-115 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Гарантия на ультразвуковой дефектоскоп Пеленг 115: 12 месяцев.
Дефектоскоп ультразвуковой Пеленг 115:
Ультразвуковой дефектоскоп ПЕЛЕНГ-115 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, а также для измерения глубины и координат залегания дефектов.
Особенности ультразвукового дефектоскопа Пеленг-115:
Основные технические характеристики ультразвукового дефектоскопа Пеленг-115:
| диапазон контроля (по стали) |
от 2 до 1500 мм
|
| рабочие частоты |
1,8; 2,5; 5,0; 10,0 МГц
|
| диапазон рабочих частот приёмного тракта |
от 1,0 до 10 МГц
|
| диапазон устанавливаемых скоростей УЗ колебаний |
от 100 до 15000 м/с
|
| частота повторения зондирующих импульсов |
50 Гц
|
| диапазон регулировки усиления |
от 0 до 80 дБ с дискретностью 1 дБ
|
| отсечка |
постоянная; 5 % высоты экрана
|
| развертка |
типа А, В
|
| диапазон задержки развертки |
от -30 до 1500 мм
|
| погрешность измерения глубины залегания дефектов |
± (0,5 + 0,02 H) мм
|
| дискретность измерения расстояний |
0,1 мм
|
| диапазон регулировки ВРЧ |
от 0 до 60 дБ
|
| память: – настроек – изображений развертки типа А – программ настройки типа В |
200 200 50 |
| интерфейс связи с персональным компьютером |
USB
|
| размер рабочей части экрана |
70,0x52,5 мм
|
| электрическое питание: – аккумуляторное – сеть переменного тока |
3,7 В 220 В, 50 Гц |
| время непрерывной работы |
не менее 12 час
|
| диапазон рабочих температур |
от -10 до + 50 °С(-40 до +50 °С)*
|
| степень защиты корпуса |
IP 64
|
| габаритные размеры |
не более 180(205)*x85x35 мм
|
| масса электронного блока |
не более 550 г (800 г)*
|
* версия "Морозко" - исполнение для северных регионов

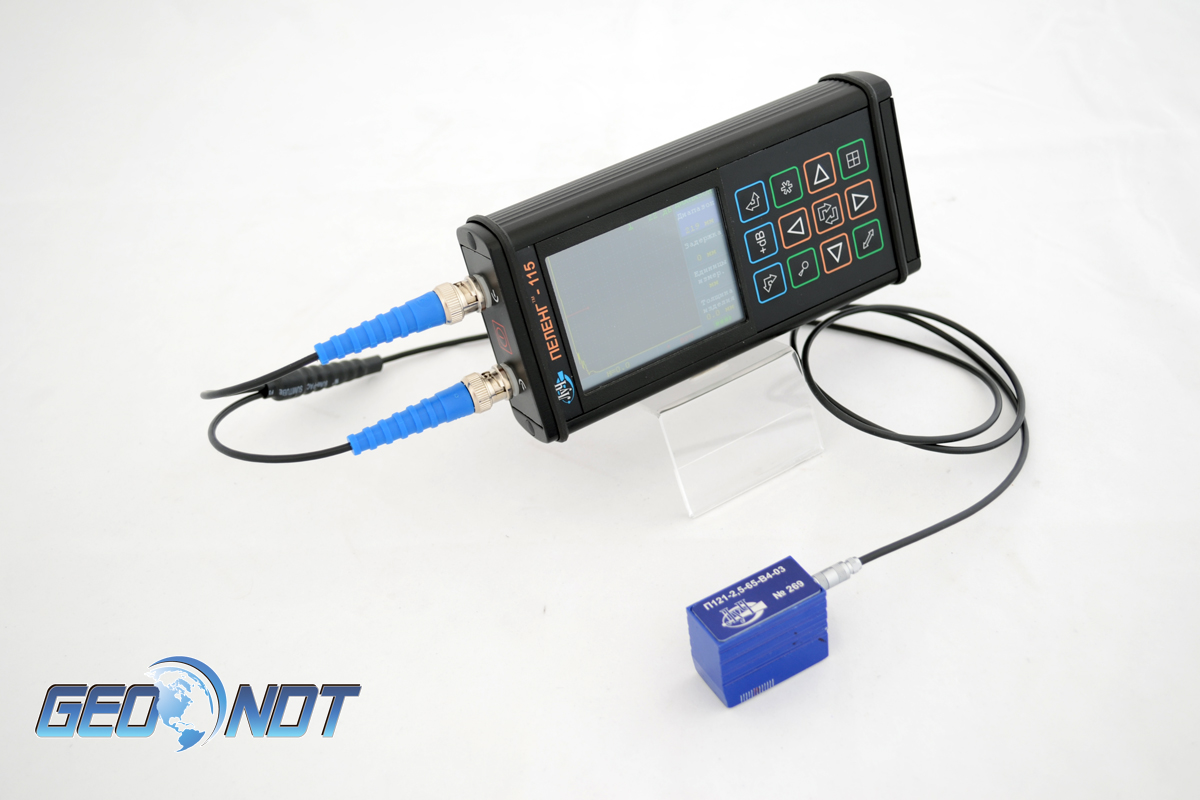

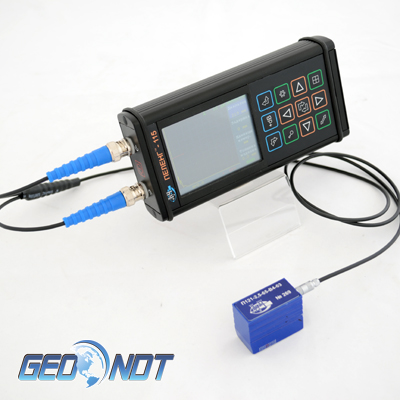

Комплект поставки ультразвукового дефектоскопа Пеленг-115:
| Дефектоскоп ультразвуковой "ПЕЛЕНГ-115" (УД2-115) Электронный блок |
1 шт.
|
| УЗ ПЭП |
3 шт. *
|
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт. **
|
| Кабель соединительный (ПЭВМ/электронный блок) |
1 шт.
|
| Блок аккумуляторный (встроенный) |
1 шт.
|
| Зарядное устройство |
1 шт.
|
| Программное обеспечение |
1 к-кт
|
| Дефектоскоп ультразвуковой "ПЕЛЕНГ-115" (УД2-115). Руководство по эксплуатации ЛИВЕ.415119.024 РЭ |
1 экз.
|
| Дефектоскоп ультразвуковой "ПЕЛЕНГ-115" (УД2-115). Паспорт ЛИВЕ.415119.024 ПС |
1 экз.
|
| Чехол для электронного блока |
1 шт. ***
|

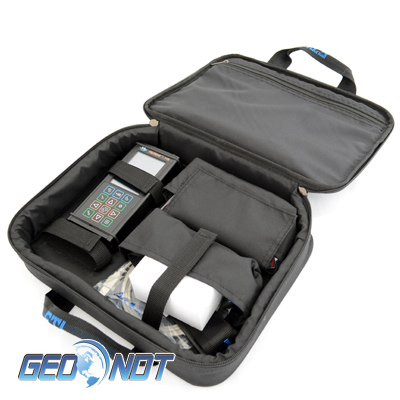

| Сумка для переноски |
1 шт.
|
| * - типы УЗ ПЭП оговариваются при оформлении заказа; | |
| ** - при поставке преобразователей типа П112 кабель конструктивно может входить в состав УЗ ПЭП | |
| *** - поставляется за дополнительную плату | |
