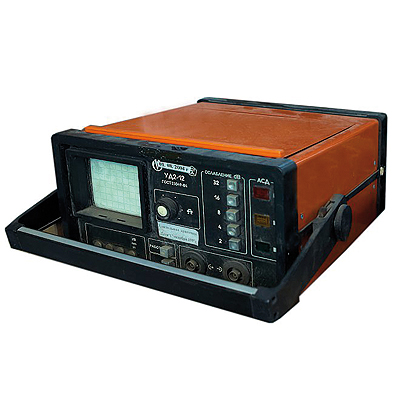

Ультразвуковой дефектоскоп УД2-12/1
|
Ультразвуковой дефектоскоп УД2-12/1 - усовершенствованная модификация УД2/12.
Тип оборудования: Дефектоскоп
Производитель: Молдова
Серия: УД2-12
Модель: УД2-12/1
Описание: Ультразвуковой дефектоскоп для обнаружения дефектов внутри металла
Сертификаты на ультразвуковой дефектоскоп УД2-12/1:
Сертификат Госстандарта РФ. Дефектоскоп УД2-12 зарегистрирован в Государственном реестре средств измерений.
Гарантия на ультразвуковой дефектоскоп УД2-12/1: 1 год.
Назначение дефектоскопа УД2-12/1:
Ультразвуковой дефектоскоп УД2-12/1 предназначен для ручного контроля эхо-теневым и зеркально-теневым методом, а также может применяться в малоканальных установках механизированного контроля.
Начиная с 1998 года вместо дефектоскопа УД2-12 производится новый модернизированный ультразвуковой дефектоскоп УД2-12/1. Новый аппарат УД2-12/1 сертифицирован, обладает высокими эксплуатационными параметрами при высокой чувствительности. Модернизация проведена с учетом пожеланий потребителей и многолетнего опыта производства и эксплуатации приборов данного типа. Разработана новая эксплуатационная документация, дополнена комплектация, улучшен внешний вид прибора и тип упаковки. Новый модернизированный дефектоскоп включает в комплекте преобразователей малогабаритные преобразователи "Приз Д6", применение которых позволяет контролировать качество сварных соединений как в тонкостенных, так и в толстостенных (толщиной 50 мм и более) изделиях из низколегированных сталей и других материалов, подобных им по акустическим свойствам, особенно в труднодоступных местах.
Отличительные особенности дефектоскопа УД2-12/1

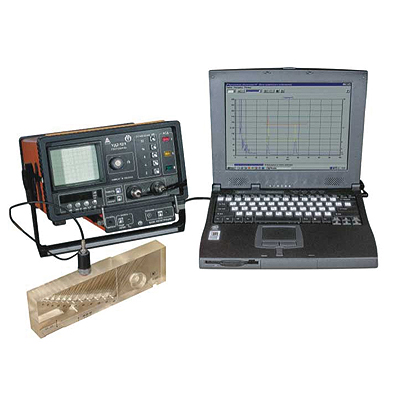

- Подключение дефектоскопа к любому ПК (интерфейс связи RS-232), позволяет проводить паспортизацию, обработку и сравнение результатов контроля;
- Цветовая индикация уровней сигнала в стробе АСД;
- Многокадровая (в автоматическом режиме) и однокадровая (в покадровом режиме) запись изображений в виде развертки типа А: 510 при длительности развертки 100 ц8, 125 при длительности развертки 400 ц8;
- Длительное хранение информации при выключенном питании дефектоскопа;
- Ведение архива по контролируемым объектам.
Технические характеристики ультразвукового дефектоскопа УД2-12/1
|
Номинальные частоты, МГц |
0,62; 1,25; 1,8; 2,5; 5,0 |
|
Диапазон зоны контроля при работе с преобразователями, мм: |
|
|
Длительность развертки, мкс |
15...1500 |
|
Абсолютная чувствительность на частоте 1 ,25МГц, не менее, дБ |
100 |
|
Динамический диапазон ВРЧ, не менее, дБ |
40 |
|
Неравномерность выравнивания амплитуд сигналов в диапазоне зоны контроля, дБ |
6 |
|
Питание, В: |
|
|
Время непрерывной работы от аккумуляторной батареи, ч |
8 |
|
Температура окружающего воздуха, °C |
-10... + 50 |
Стандартный комплект поставки прибора для поиска дефектов:
-
дефектоскоп УД2-12/1;
-
блок регистрации;
-
программное обеспечение;
-
кабель интерфейсный;
-
малогабаритные, износостойкие преобразователи с повышенной чувствительностью - ПРИЗ-Д6 (12 шт.);
-
преобразователи прямые ПРИЗ-Д11(2 шт.);
-
кабели соединительные.
Дополнительная комплектация к ультразвуковому дефектоскопу УД2-12/1
-
PC NOTEBOOK;
-
блок регистрации (отдельная поставка; полностью совместим с любым из ранее выпущенных дефектоскопов УД2-12 без разборки и подстройки дефектоскопа
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
