Ультразвуковой дефектоскоп USM GO

  • Ультразвуковой дефектоскоп USM GO

    /images/all/3/698/big/img_5.jpg

    jijijij

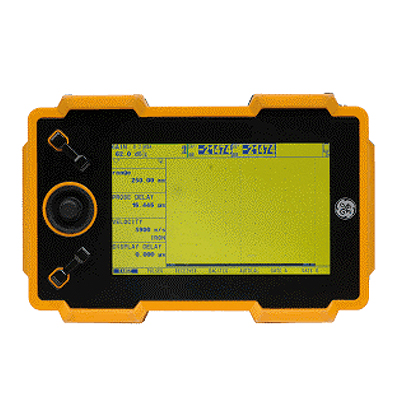

    Ультразвуковой дефектоскоп USM GO
  • Ультразвуковой дефектоскоп USM GO

    /images/all/3/698/big/img_14.jpg

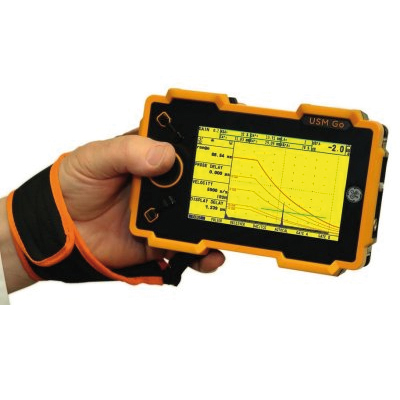

    Ультразвуковой дефектоскоп USM GO

    Ультразвуковой дефектоскоп USM GO
  • Пример использования дефектоскопа USM GO

    /images/all/3/698/big/img_16.jpg

    1

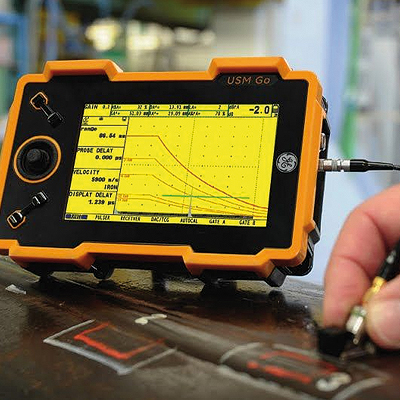

    Пример использования дефектоскопа USM GO
  • Установка карты памяти в дефектоскоп USM GO

    /images/all/3/698/big/img_18.jpg

    1

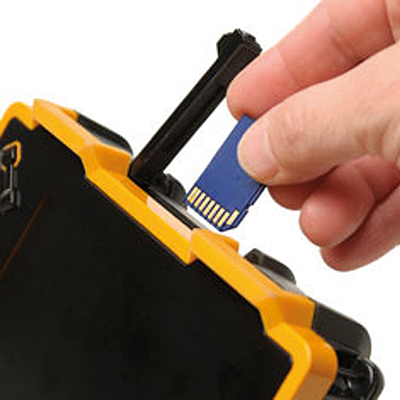

    Установка карты памяти в дефектоскоп USM GO

Дефектоскоп USM GO устанавливает новые стандарты для приборов ультразвукового неразрушающего контроля

Ультразвуковой дефектоскоп USM GO

Тип оборудования: дефектоскоп ультразвуковой

Производитель: Krautkramer GE Inspection Technologies GmbH, Германия
Серия: USM
Модель: USM GO

Описание: Высокочастотный ультразвуковой прибор для поиска дефектов в металле и в других однородных материалов

Дефектоскоп USM GO

Гарантия на ультразвуковой дефектоскоп USM GO: 1 год.

Назначение ультразвукового дефектоскопа USM GO

Представляем новое поколение портативных ультразвуковых дефектоскопов USM GO от компании GE Sensing & Inspection Technologies.

Новая разработка компании GE Sensing & Inspection Technologies (ранее Krautkramer) - дефектоскоп USM GO устанавливает новые требования к приборам УЗК.

Дефектоскоп USM GO сочетает в себе возможности точного и быстрого выявления дефектов при самом легком весе, самом крупном дисплее, лучшей эргономике в самых экстремальных инспекционных условиях.

Применение дефектоскопа USM GO:

  • Контроль сварных швов и основного металла
  • Контроль поковок
  • Контроль ж/д рельсов
  • Контроль композитных материалов

Ультразвуковой дефектоскоп USM GO выпускается в трех моделях:

  • Дефектоскоп USM Go basic (базовая модель)
  • Дефектоскоп USM Go DAC (с кривой амплитуда-расстояние)
  • Дефектоскоп USM Go Advanced (модель с расширенными функциями)

Обзор модельного ряда дефектоскопов USM GO

Дефектоскоп USM Go Basic (базовая модель)

  • Выявление дефектов при лучших эргономических показателях
  • Новый ультракомпактный корпус позволяет управлять прибором одной рукой
  • Масса дефектоскопа менее 1 кг
  • Дефектоскоп оснащен современной электроникой, имеет большой дисплей
  • Панель дефектоскопа полостью симметрична, подходит для управления как правой, так и левой рукой
  • Корпус защищен резиновым чехлом и устойчив к ударам и вибрации, что позволяет работать даже в экстремальных условиях

Дефектоскоп USM Go DAC (модель с кривой амплитуда-расстояние)

  • Все преимущества дефектоскопа USM Go Basic + дополнительные преимущества
  • АРК для измерения согласно международным нормам EN 1713, ASME, JIS
  • Контроль сварных соединений
  • Коррекция АСД и кривых амплитуда-расстояние
  • Функция Color Leg
  • Множественная АРК с регулировкой смещения кривых
  • ВРЧ, 120 дБ/с для материалов с высоким затуханием звука

Дефектоскоп USM Go Advanced (модель с расширенными функциями)

  • Все преимущества дефектоскопов USM Go Basic и USM Go DAC + дополнительные преимущества
  • АРД-шкала для определения размера дефекта в поковках и сварных швах по EN 1712
  • Регулируемая ЧСИ позволяет применять дефектоскоп USM GO для контроля поковок на наличие включений и пор, исключая шумовые сигналы (низкая ЧСИ), а также легко контролировать сварные швы при требованиях высокой ЧСИ и быстрого сканирования для оптимизации циклов контроля.

Отличительные особенности ультразвукового дефектоскопа USM GO:

Эргономика

  • Минимальный размер корпуса позволяет работать в труднодоступных зонах
  • Оптимальный размер дисплея способствует удобству считывания показаний и дифференциации эхо-сигналов.
  • С прибором можно безопасно работать одной рукой
  • Малый вес дефектоскопа (845 гр.) облегчает работу
  • Встроенный штатив позволяет установить дефектоскоп на поверхности
  • Дефектоскоп можно использовать с обычными фото- и промышленными треногами
  • Регулировать основные параметры можно при помощи джойстика одним большим пальцем
  • С дефектоскопом удобно работать как правой, так и левой рукой

Производительность

  • Простота работы обеспечивается патентованной системой навигации GUI
  • Интуитивный интерфейс, не нужно обращаться к руководству по эксплуатации за нахождением описания той или иной функции
  • Джойстик позволяет управлять дефектоскопом одной рукой, а также обеспечивает быструю и точную настройку параметров
  • Функции AutoCal, Auto 80, «синхронизация стробов» позволяют максимально оптимизировать работу

Прочность корпуса

  • Части корпуса, подверженные значительному износу, прорезинены
  • Дефектоскоп прошел иммерсионное испытание по IP 67, пыле - брызгонепроницаемость по IP 67/IEC 529
  • Ударопрочность корпуса (514.5 процедура II, 516,5 процедура IV)
  • Вибрационный тест (Mil-Std-810F, 514.5 - 5 процедура I, приложение С)

Устройства ввода/вывода

  • Легкая загрузка протоколов и настроек
  • USB разъем
  • SD-карта: стандартная до 2 Гб
  • Генерация протоколов в формате JPG и BMP
  • Встроенная память позволяет сохранять результаты измерений в линейных и табличных файлах
  • ПО дефектоскопа можно обновлять по необходимости

Обнаружение дефектов

  • Уникальная патентованная функция Phantom echo indicator (распознавание шумовых сигналов)

Технические характеристики ультразвукового дефектоскопа USM GO:

Ультразвуковой дефектоскоп USM Go

Частотный диапазон:

0.2 МГц - 20 МГц

Диапазон калибровки по глубине:

макс. 14016 мм по стали (продольные волны)

Регулировка усиления:

до 110 дБ, ступенями 0,2 дБ

Демпфирование:

50 или 1000 Ом

ЧСИ:

автоматическая оптимизация в диапазоне 15 - 2000 Гц, 3 режима автоматической настройки: AutoLow, AutoMed, AutoHigh. Дополнительно: ручная настройка ЧСИ в диапазоне 15 - 2000 Гц

Форма представления сигналов:

двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление

Измерение расстояния:

по фронту или по пику сигнала

Съемная память:

SD-карта, 2Гб, формат протокола - Jpeg

ЖК-дисплей:

активная площадь 108 мм х 64,8 мм, разрешение 800 х 480 пикс.

Устройства ввода/вывода:

2 разъема Lemo00 для преобразователей, микроUSB-разъем, слот для SD-карты

Диапазон рабочих температур:

0 - 55С

Температура хранения:

-20С...+60С

Время автономной работы:

5,5 часов. Универсальное зарядное устройство переменного тока (100-240V, 50-60 Гц)

Размеры:

175 мм х 111 мм х 50 мм

Масса:

845 гр. (с аккумулятором)
