Ультразвуковой дефектоскоп Пеленг УД3-307ВД
 |
Ультразвуковой дефектоскоп Пеленг УД3-307ВД

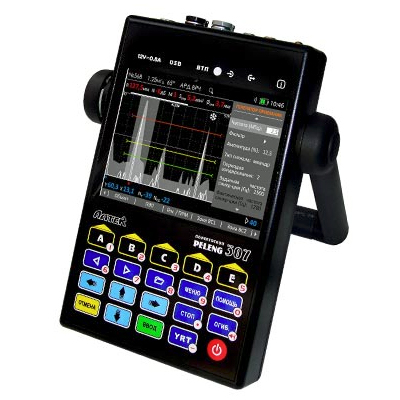

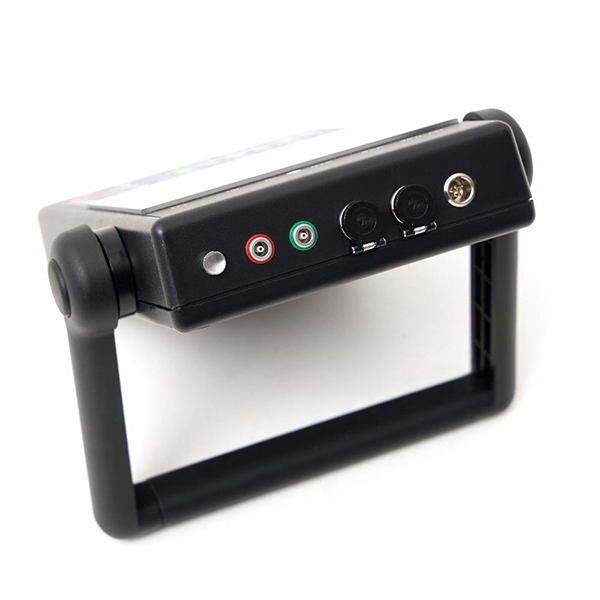

Дефектоскоп «PELENG-307» УД3-307ВД — это универсальный прибор неразрушающего контроля, основанный на технологиях ультразвуковой и вихретоковой дефектоскопии. Устройство сочетает в себе компактность, малый вес (не более 1,35 кг) и высокую надежность работы в широком диапазоне температур — от -25 °C до +50 °C.
Продуманный интерфейс обеспечивает удобство эксплуатации: цифровая клавиатура и функциональные кнопки, расположенные под экраном по принципу «одна кнопка — одна функция», позволяют быстро выполнять необходимые операции. Прибор поддерживает автоматическое сохранение настроек и протоколов, а также защищает результаты контроля от несанкционированного удаления.
Кроме основной функции дефектоскопии, «PELENG-307» может использоваться в качестве толщиномера.
Версии ультразвуковых дефектоскопов УД3-307 ВД:
Дефектоскоп PELENG УД3-307ВД без вихретока
- Универсальное программное обеспечение
- Нефтегазовое программное обеспечение
- Судостроительное программное обеспечение
- Теплоэнергетическое программное обеспечение
- Подъемно-транспортное программное обеспечение
Дефектоскоп PELENG УД3-307ВД с вихретоком
- Универсальное программное обеспечение
- Нефтегазовое программное обеспечение
- Судостроительное программное обеспечение
- Теплоэнергетическое программное обеспечение
- Подъемно-транспортное программное обеспечение
Режимы работы дефектоскопа PELENG 307 УД3-307ВД:
Режим "ультразвуковой дефектоскоп":
- диапазон частот 0,4 .. 10 МГц
- полная совместимость с отечественными и с зарубежными преобразователями
- А-развертка

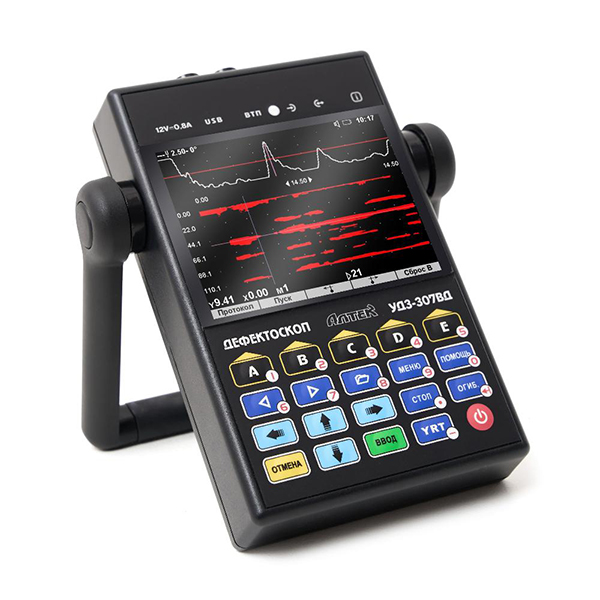

- В-развертка (визуализация контролируемого сечения)
- W-развертка (изображение хода лучей с указанием мест расположения дефектов)
- автоматическая установка длительности развертки в зависимости от длительности зоны контроля

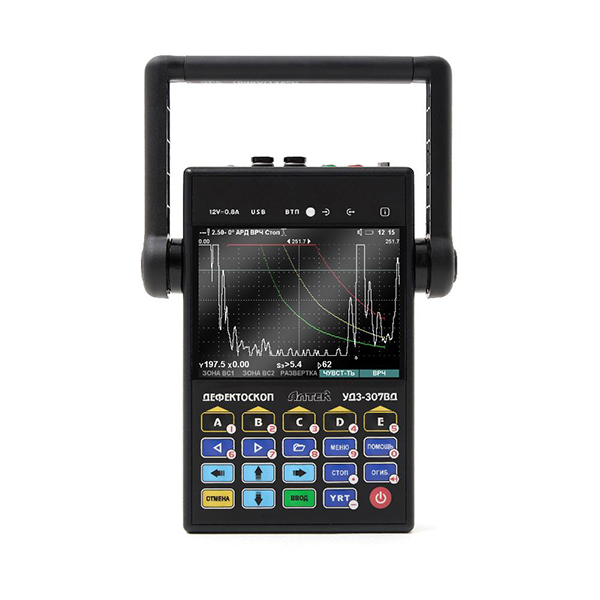

- обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
- индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
- три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
- измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
- автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
- автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
- режим учета кривизны поверхности изделия при расчете координат дефекта
- режим оценки затухания
- слежение за качеством акустического контакта
- двойная зона контроля
- настройка глубиномера и чувствительности в полуавтоматическом режиме
- возможность просмотра сигнала в непродетектированном виде
- корректировка частоты следования зондирующих импульсов (20...5000 Гц)
- дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
- способность работы с DAC-кривыми
- фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа
Режим "ультразвуковой толщиномер":
- точность измерения до 0,01 мм
- минимальная толщина измеряемого объекта 0,8 мм
- возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
- способность мерить толщину материала без учета толщины покрытия
- А-развертка позволяет производить измерения при загрязненной поверхности
- отчеты о измерении толщины выводятся в виде таблицы
Режим "вихретоковый дефектоскоп":
- данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
- Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
- при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
- контроль в динамическом и статическом режимах
- незначительное изменение сигнала при изменении наклона преобразователя
- специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях
ИНТЕРФЕЙС:
- цифровая клавиатура
- расположение функциональных кнопок под экраном
- каждая кнопка выполняет одну определенную функцию
- автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
- результаты контроля и настройки защищены паролем от случайного удаления
Технические характеристики ультразвукового дефектоскопа УД3-307ВД:
| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо, зеркальный зеркально-теневой (ЗТМ) |
| Методы вихретокового контроля, реализуемые дефектоскопом | фазовый амплитудный |
| Режимы вихретокового контроля | динамический статический |
| Количество ультразвуковых каналов | 1 |
| Количество вихретоковых каналов | 1 |
| Основной индикатор дефектоскопа | цветной TFT экран |
| Дополнительные индикаторы дефектоскопа | встроенный звуковой индикатор 2 светодиода на панели дефектоскопа светодиод на вихретоковом преобразователе |
| Номинальное значение частоты УЗК, МГц | 0,4; 0,62; 1,25; 1,8; 2,0; 2,5; 5,0; 10,0 |
| Амплитуда электрических колебаний при возбуждении УЗК, В высокой амплитуды низкой амплитуды |
120 4.5 |
| Частота следования зондирующих импульсов УЗК, Гц | 25 ... 5000 |
| Типы разверток: в режиме ультразвукового контроля в режиме вихретокового контроля |
А-развертка W-развертка В-развертка бегущая развертка комплексная плоскость |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ |
0 ... 80 |
| Диапазон регулировки усиления вихретокового канала, отн.ед. | 0 ... 80 |
| Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм |
0,01 |
| Глубина (амплитуда) ВРЧ, дБ | не более 80 |
| Используемые вихретоковые преобразователи | серии ПН - для магнитных сталей (частота 10...100 кГц) серии ПФ - для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем) |
| Амплитуда сигнала задающего генератора вихретокового канала, В | 0,8; 1,5; 3,4; 8,3 |
| Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм | 1 ... 32221 |
| Длительность А-развертки, мкс: минимальная максимальная |
1,33 10992 |
| Диапазон измерения глубины трещин в режиме вихретокового контроля, мм | 0,1 ... 9,9 |
| Диапазон измерения толщины (для изделий из стали), мм | 3...5000 |
| Диапазон рабочих температур окружающего воздуха, 0С | -25...+50 |
| Габаритные размеры, мм, не более: | 140x220x42 |
* Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
Рекомендуемый комплект поставки дефектоскопа УД3-307ВД:
| Пьезоэлектрические преобразователи (ПЭП) | П111-2,5-K12; П111-10-K4; П121-2,5-50°; П121-2,5-65°; П121-5-65°; П112-5-12/2 |
| Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50 |
5 шт. |
| Кабель для подключения прибора к ПЭВМ | 1шт. |
| Зарядное устройство - сетевой адаптер | 1шт. |
| Головные телефоны | 1шт. |
| Чехол электронного блока | 1шт. |
| Сумка для переноски дефектоскопа | 1шт. |
| Солнцезащитная бленда | 1шт. |
| Пенал для принадлежностей | 1шт. |
| Кейс | 1шт. |
| ПО для ПЭВМ | 1 компл. |
|
Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр |
1 компл. |
* Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
