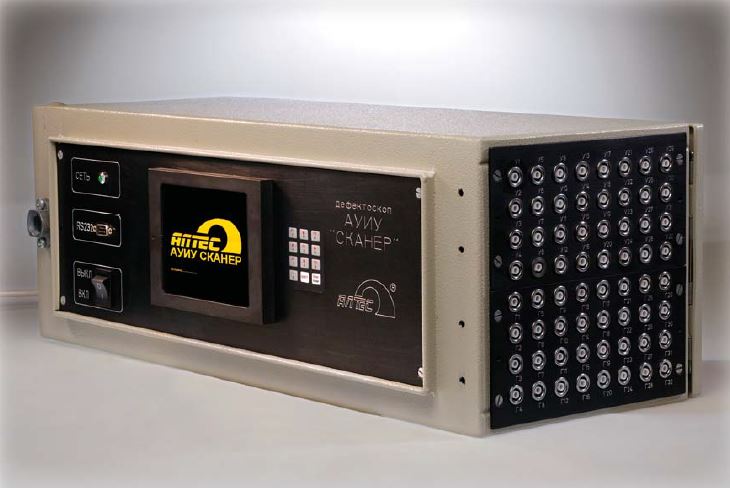

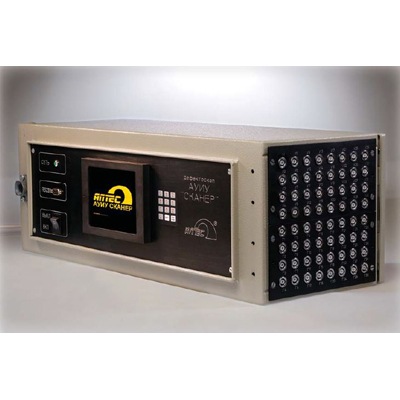

АУИУ «СКАНЕР»

АУИУ «СКАНЕР»
/images/all/3/6266/big/img_5.jpg
jijijij
АУИУ «СКАНЕР»
/images/all/3/6266/big/img_14.jpg
АУИУ «СКАНЕР»

Посмотреть фотографии в высоком разрешении

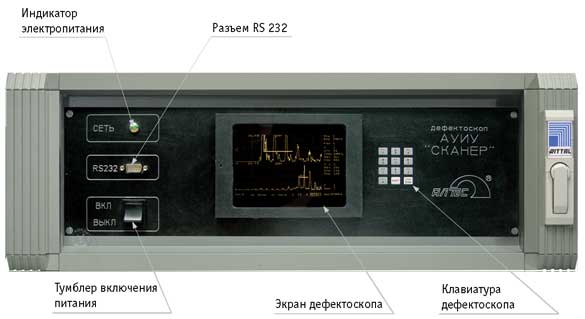

Внешний вид лицевой панели АУИУ «СКАНЕР»

Внешний вид левой боковой панели АУИУ «СКАНЕР»

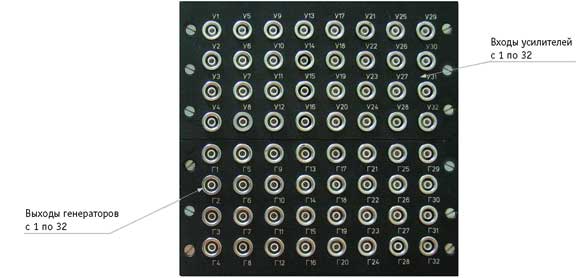

Внешний вид правой боковой панели АУИУ «СКАНЕР»

ЦЕНА С НДС: по запросу

Алтес

Описание дефектоскопа АУИУ "Сканер":

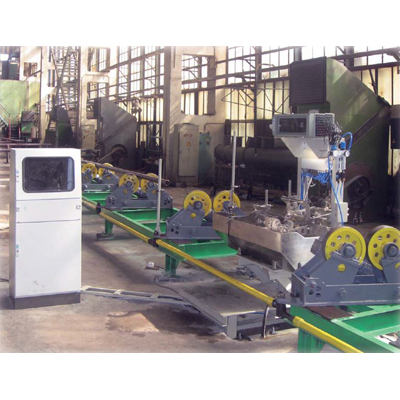

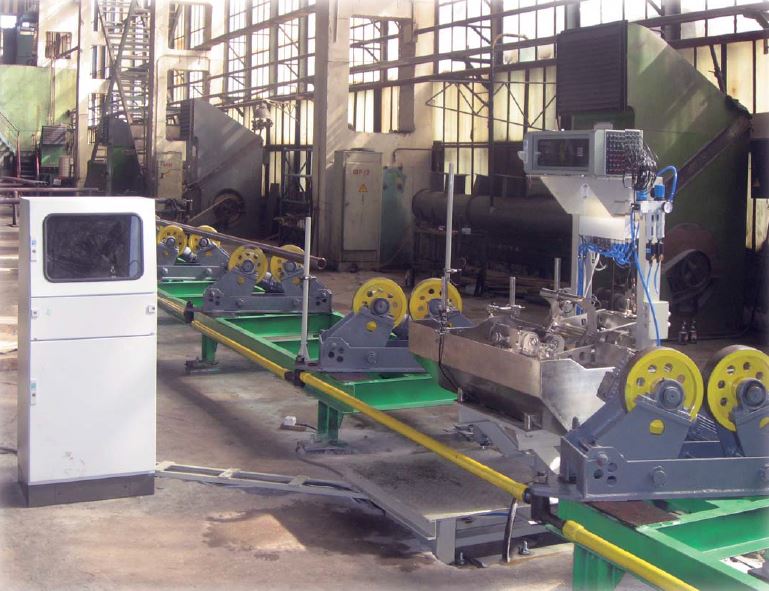

Многоканальный дефектоскоп- толщиномер АУИУ «СКАНЕР» предназначен для создания на его основе автоматизированных линий высокоскоростного ультразвукового контроля в технологическом потоке производства различных изделий: труб, листов, дисков, колец, валов, поршней и т.п., заготовок металлоконструкций и других изделий. В зависимости от задачи контроля дефектоскоп может иметь до 32 независимых каналов. Дефектоскопия и толщинометрия сварных соединений и основного металла изделий проводятся со скоростью до 2 м/с.

Технические характеристики:

Количество каналов	до 32
Режимы работы	видео, радио, спектр
Реализуемые методы	резонансно- частотный, эхо, теневой
Генератор ударных импульсов
Напряжение импульса	200 В
Длительность импульса	50…500 нс
Режимы работы генераторов	последовательный, одновременный
Блок формирования строб импульсов
Дискретность формирования стробов	25 нс
Длительность строба	100 нс … 800 мкс
Количество строб импульсов в каждом канале	до 7
Блок измерения времени
Дискретность измерения времени	25 нс
Интервал измерения времени	100 нс … 1 мс
Диапазон установки скорости звука	1000…9999 м/с.
Блок измерения частоты
Дискретность измерения частоты	10 кГц, 20 кГц, 40 кГц
Диапазоны измерения частоты	1.0…5.0 МГц
	1.0…10.0 МГц
	1.0…20.0 МГц
Усилитель
Диапазон регулировки усиления	85 дБ
Полоса пропускания	1.0 … 20.0 МГц
Длительность развертки	15…1000 мкс
Длительность задержки развертки	0…500 мкс
Блок временной регулировки чувствительности
Диапазон регулировки коэффициента усиления ВРЧ	80 дБ
Временной интервал регулировки коэффициента усиления ВРЧ	2 мкс … 800 мкс
Количество точек ВРЧ	до 8
Аналого-цифровой преобразователь
Разрядность АЦП	10
Точность	± 1 разряд
Частота дискретизации	40…80 Мгц
Микроконтроллер
Разрядность	32
Тактовая частота	90 Мгц
Оперативная память	64 МБ
Дисплей
Исполнение	электролюминесцентный, размером 117 х 88 мм или цветной жидкокристаллический, размером 130 x 100 мм
Клавиатура
Исполнение	пленочная, герметичная, 12 клавиш
Габаритные размеры	620 х 210 х 230 мм
Масса	20 кг
Напряжение питания	220 В ± 10%
Потребляемая мощность	300ВА
Время непрерывной работы	не менее 24 час
