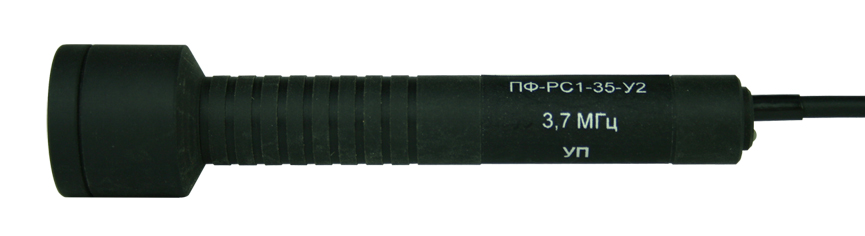

Преобразователь ПФ-РС1-35-У2

ПФ-РС1-35-У2

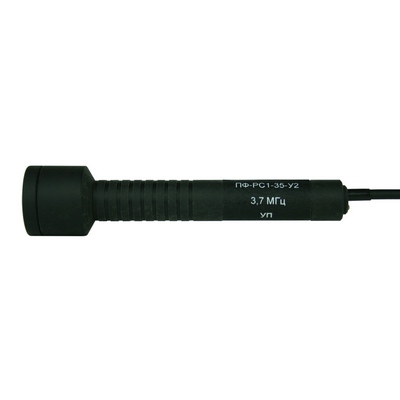

/images/all/3/9593/big/img_5.jpg
jijijij

Посмотреть фотографии в высоком разрешении

ЦЕНА С НДС: по запросу

Константа

Преобразователь предназначен для обнаружения дефектов типа межслоевые расслоения в тканых углепластиках и углерод-углеродных композиционных материалах.

Отличительные особенности преобразователя ПФ-РС1-35-У2:

определяется факт наличия расслоения даже при раскрытии 10 мкм между слоями;
возможность проведения контроля композиционного материала как без покрытия, так и с диэлектрическим покрытием. При изменении толщины покрытия до 0,5 мм не происходит изменения показаний прибора;
возможность проведения контроля как на плоской, так и на криволинейной поверхности.

Технические характеристики преобразователя ПФ-РС1-35-У2:

Материал объектов контроля	электропроводящие материалы с удельной электропроводностью в плоскости, параллельной поверхности, от 5 до 100 кСм/м (удельным электрическим сопротивлением от 10 до 200 мкОм*м)
Обнаруживаемые дефекты, их характеристики	межслоевые расслоения размером от 20х20 мм, глубиной залегания до 3 мм при σ = 35 кСм/м
Диаметр зоны контроля	35 мм
Диапазон отстройки от зазора, обусловленного наличием на поверхности объекта контроля неровностей, неэлектропроводящего покрытия или загрязнения	от 0 до 0,5 мм
Частота тока возбуждения	1,8 МГц
Габаритные размеры	Ø 24х110 мм
