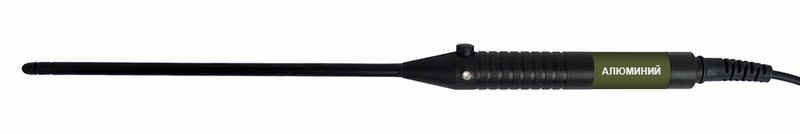

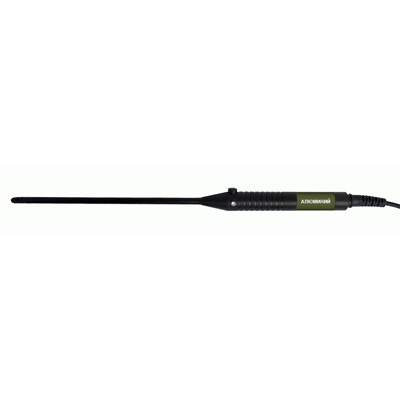

Стандартный преобразователь ПФ-С2-4-Al
|
Описание:
Преобразователи для проведения контроля в пазах, углублениях, труднодоступных местах, для обнаружения поверхностных трещин малой протяженности.
Чувствительный элемент закреплен на длинной (120 мм) трубке соосно с корпусом преобразователя. Диаметр трубки 4 мм, диаметр корпуса чувствительного элемента (вместе с защитным колпачком) 4,7 мм.
Технические характеристики:
|
Тип
|
Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм |
Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы |
||
| А | В | Основной* |
Дополнительные | ||||||
| ПФ-С2-4-Al1) |
Алюминиевые и другие сплавы σ = 8÷27 МСм/м |
4 | 700 кГц | 0÷0,2 | 0,2÷0,4 | 0,2÷12) | 0,05 | СО-210.02 (Al) | СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5 |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
