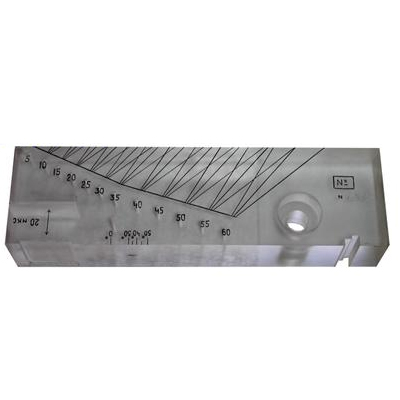

Стандартный образец СО-1 предназначен для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.
Образец СО-1 применяется для:
Определения условной чувствительности в мм глубины залегания цилиндрического отверстия и настройки на заданную условную чувствительность эхо-импульсных ультразвуковых дефектоскопов с пьезоэлектрическими преобразователями (ПЭП) на частоту 1,25 ÷ 5 МГц.
Оценки точности глубиномера (прямой ПЭП в положении над пропилом). Для дефектоскопов с калибровкой глубиномера в единицах времени - время прохождения ультразвуковых колебаний от поверхности на которую установлен ПЭП до пропила и обратно составляет 20 с; по стали это соответствует 59 мм.
Оценки лучевой разрешающей способности прямых ПЭП (прямой ПЭП в положении над пазами 5 и 2,5 мм). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдается три импульса: донный, от ступенек глубиной 5 мм и 2,5 мм. Расстояние между которыми (импульсами) соответствует по стали: (1-2) - 5,5мм; (2-3) - 11 мм.
Оценки лучевой разрешающей способности наклонных ПЭП (наклонный ПЭП ориентирован в сторону цилиндрических отверстий ø 15, 20, 30 мм). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдается три импульса от поверхностей цилиндров, расстояния, между которыми соответствует по стали: (1-2) - 5,5 мм; (2-3) - 11 мм.
Технические характеристики стандартного образца СО-1:
Материал образца СО-1: органическое стекло по ГОСТ 17622;
Скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С: 2670±133м/с;
Время распространения ультразвуковых колебаний в прямом и обратном направлениях: 20±1 мкс;
Геометрические размеры соответствуют требованиям ГОСТ 14782.
Комплект поставки стандартного образца СО-1:
Образец СО-1, паспорт, свидетельство о поверке.
