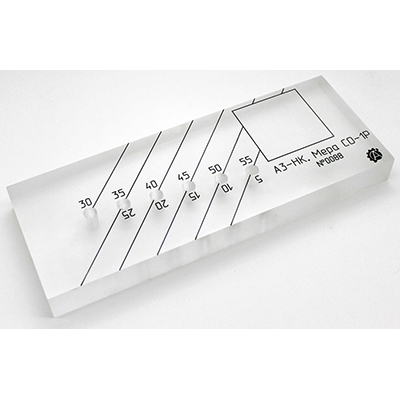

Мера СО-1Р представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности.
Мера СО-1Р предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.
Технические характеристики меры СО-1Р:
|
Длина меры, мм |
280-0,5 |
|
Диапазон номинальных значений расстояния от грани 1 до центра искусственных дефектов ИД1 – ИД6, мм |
от 50 до 175 |
|
Масса, не более, кг |
1,3 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера СО-1Р |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
105,00 ±0,15 |
|
Номинальное значение и допустимое отклонение толщины меры, мм |
27,00 -0,21 |
|
Номинальное значение и допустимое отклонение диаметров искусственных дефектов ИД1 – ИД6, мм |
10±0,3 |
|
Диапазон номинальных значений расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 – ИД6, мм |
от 38до 54 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, диаметров искусственных дефектов ИД1 – ИД6, расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 – ИД6, расстояния от грани 1 до центра искусственных дефектов ИД1 – ИД6, мм |
± 0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c |
2760 ±148 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
Комплект поставки:
- Комплект мер дефектоскопические А3-НК
- Футляр
- Транспортная упаковка
- Руководство по эксплуатации
- Паспорт Методика поверки МП 066.Д4-19
