Сканер TWN-28
|
Тип оборудования: Сканер
Производитель: TWN Технолоджи
Модель: TWN-28
Гарантия: 1 год
Описание сканера TWN-28:

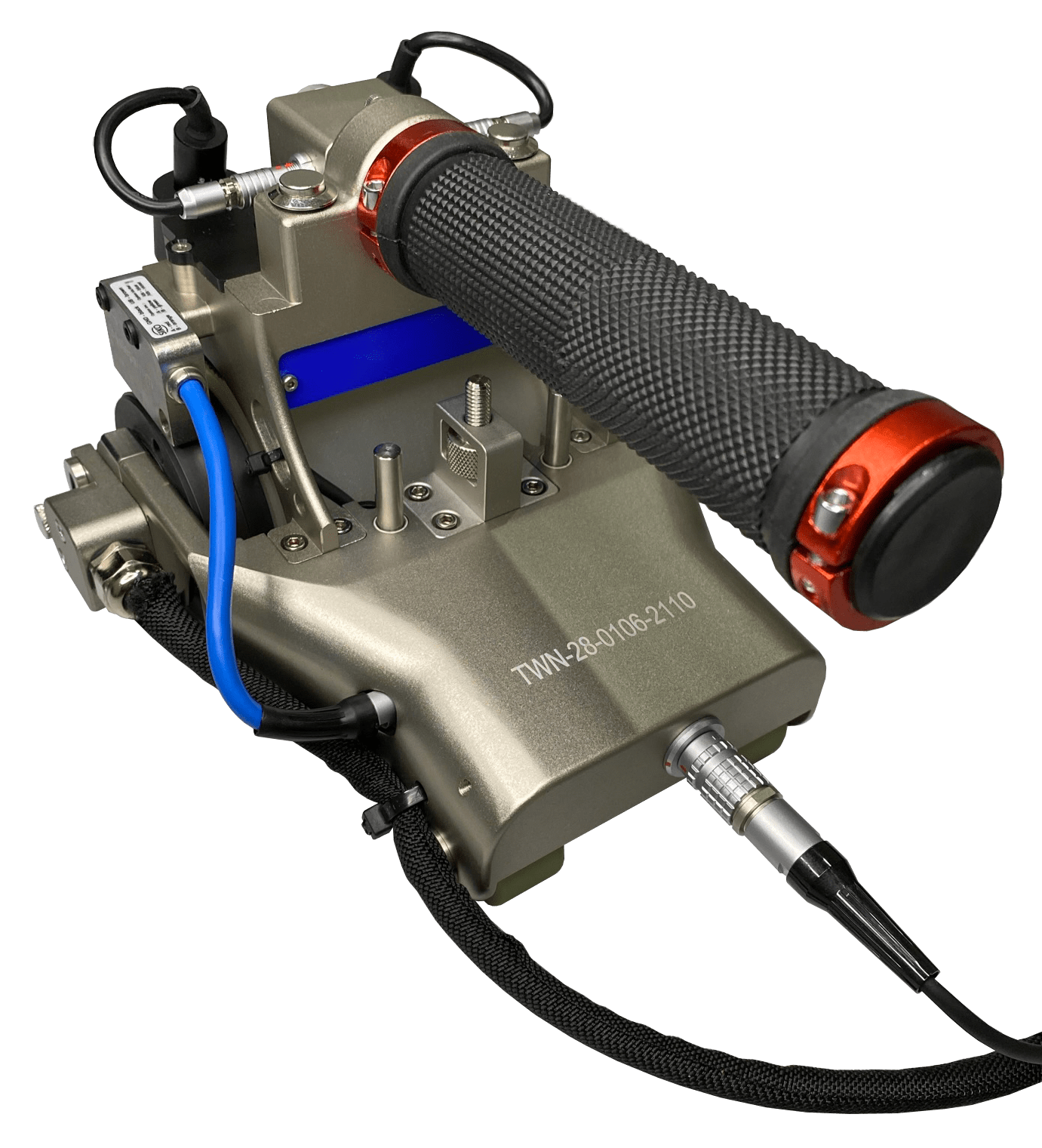

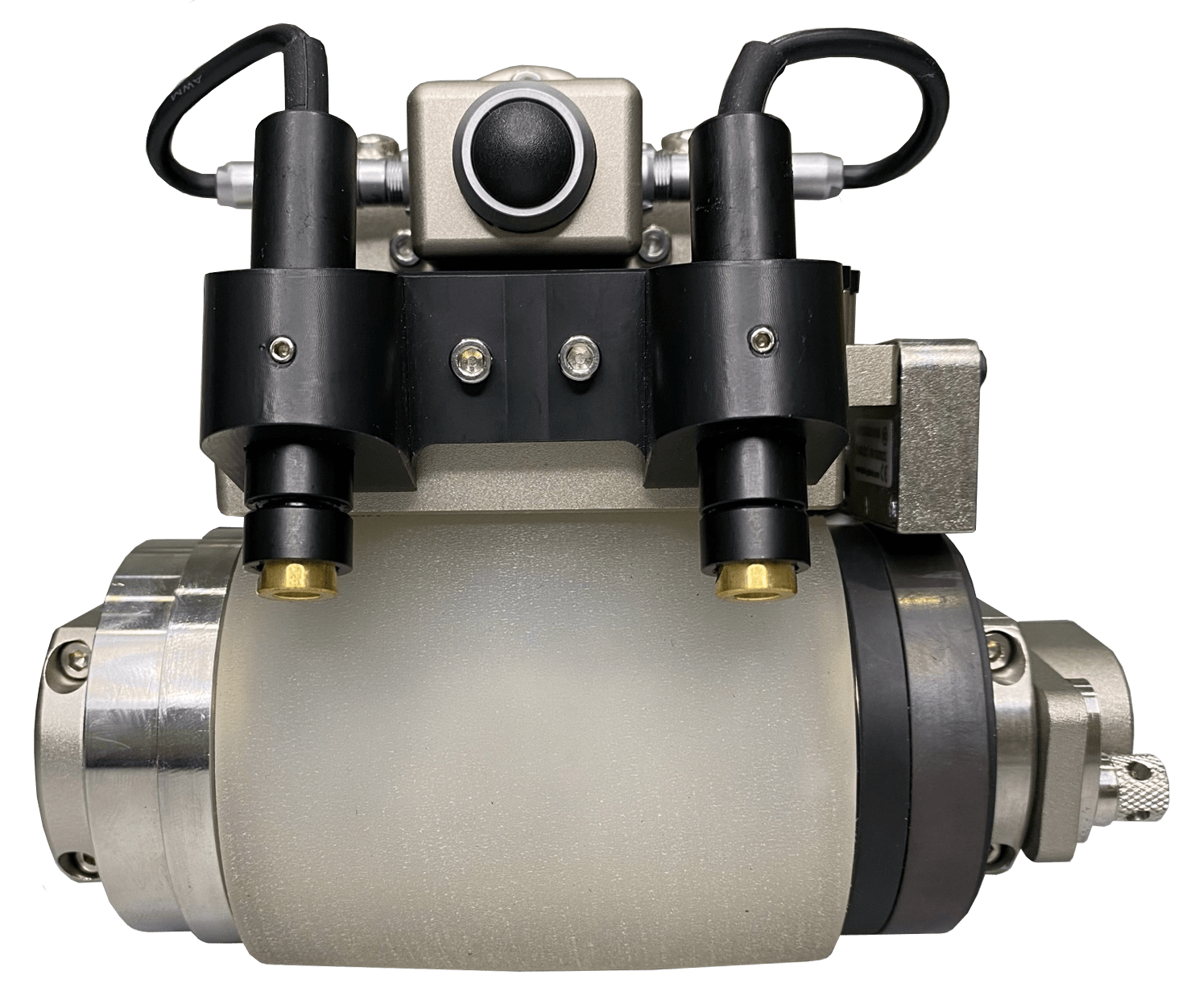

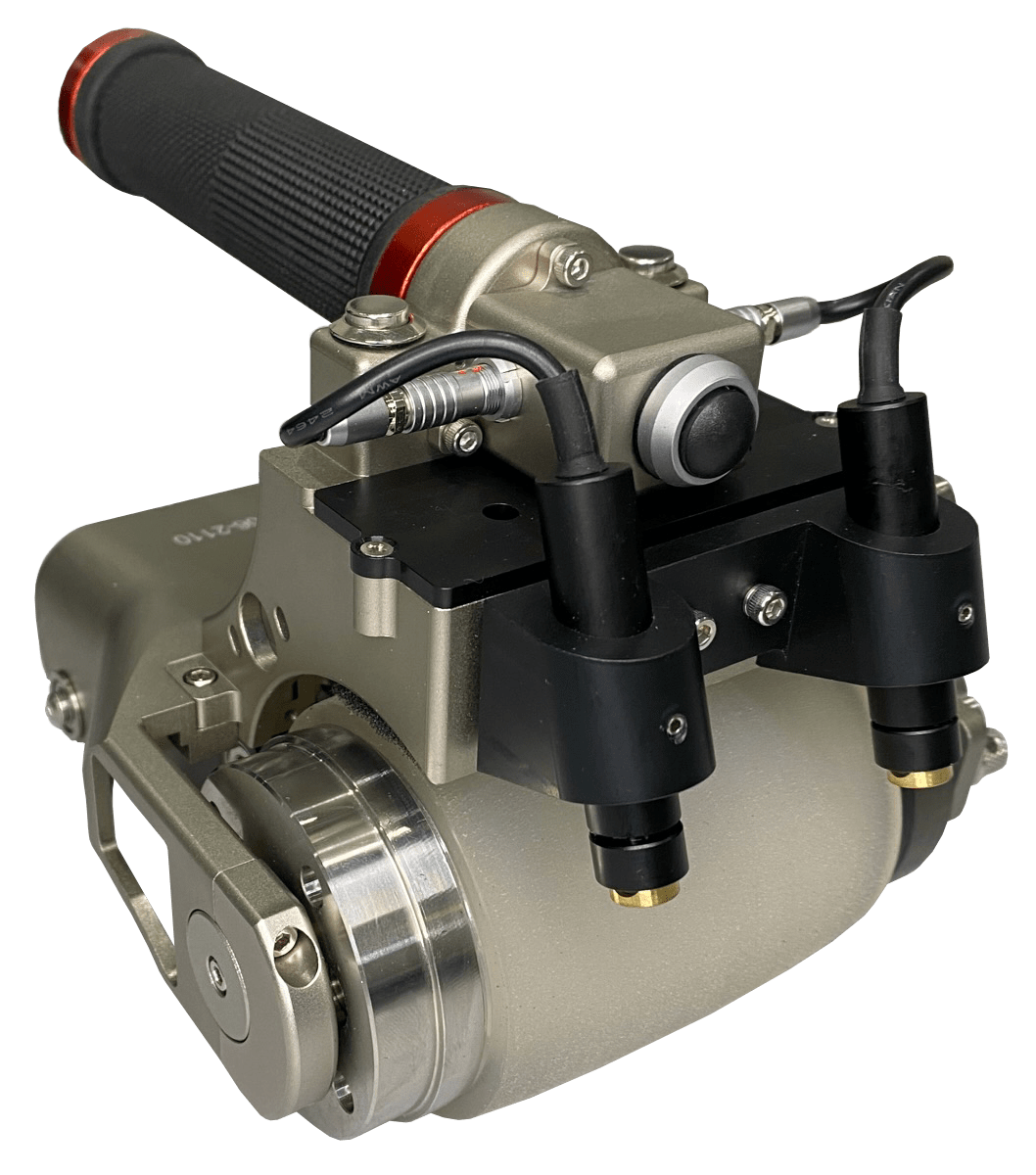

Сканер TWN-28 - роликовый сканер для получения С-скана, выявления расслоений и пористости в композитных материалах, измерения остаточной толщины стенки алюминиевых панелей и картографирования дефектов. Является доступной заменой 2-осевым сканерам. Требует минимального количества контактной жидкости для достижения надежного акустического контакта даже на неровных и шероховатых поверхностях. Прозрачный материал шины позволяет легко определить качество жидкости на наличие грязи или пузырьков. Два встроенных лазера указывают на границы области сканирования и облегчают точное прямолинейное перемещение.
Особенности TWN-28:
- Роликовый сканер с преобразователем на фазированной решетке
- Минимальное количество контактной жидкости для надежного акустического контакта
- Достоверный результат даже на неровных поверхностях
- Прозрачная шина
- Лазерные направляющие для точного прямолинейного сканирования
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
- Разъем кодировщика совместим со всеми дефектоскопами
Встроенный ФР преобразователь
Для сканера доступно несколько вариантов ФР преобразователей, которые выбираются в зависимости от толщины объекта и свойств материала, из которого он изготовлен (зернистость структуры, уровень акустического затухания и пр.). Например, преобразователи с частотой 5 МГц имеют оптимальную разрешающую способность (порядка 1 мм) в подповерхностной зоне и обеспечивают отсутствие нежелательных эхо-сигналов при вводе ультразвука в объект контроля. Преобразователи с более низкой частотой лучше всего подходят для контроля материалов с высоким уровнем затухания и большой толщиной.
Технические характеристики сканера TWN-28:
|
Модель ПЭП |
Основные параметры |
||||
|
Частота (МГц) |
Кол-во элементов |
Шаг (мм) |
Подъем (мм) |
Апертура (мм) |
|
|
TWN-5L64-IWP1 |
5 |
64 |
0.8 |
6.4 |
51.2 |
|
TWN-5L128-IWP1 |
5 |
128 |
0.8 |
6.4 |
102.4 |
|
TWN-2L64-IWP1 |
2 |
64 |
1.5 |
12 |
96 |
|
TWN-1L50-IWP1 |
1 |
50 |
2 |
16 |
100 |
Комплект поставки TWN-28:
- Корпус сканера. Встроенная шина, преобразователь на фазированной решетке и кабель 5 м
- Трубки и фитинги для подачи контактной жидкости
- Комплект ЗИП
- Комплект инструментов
- Паспорт и руководство пользователя
- Транспортировочный кейс
