Сканер TSE-01/02
Сканеры TSE-01/02 – сканеры для реализации метода фазированной решетки и TOFD-метода при ручном ультразвуковом контроле.

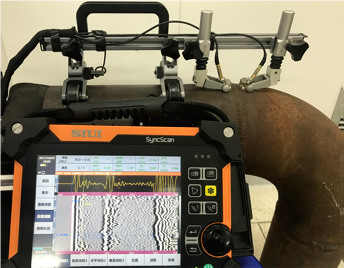

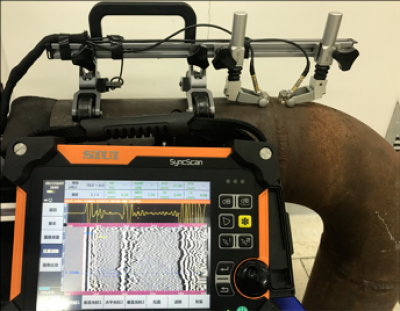

При проведении диагностирования трубных обвязок на объектах газовой и нефтяной отрасли, особое внимание уделяется контролю фасонных изделий (отводов, поворотов и т.д.), как наиболее нагруженных элементов всей системы. Сканеры TSE-01/02 специально разработаны для ручного ультразвукового контроля сварных соединений приварки фасонных изделий в виде отводов, поворотов труб диаметром от 168 мм методами фазированной решетки и TOFD-методом.
- Магнитные колеса позволяют удерживать сканер на объекте контроля.
- Крепежная рейка позволяет устанавливать датчики на необходимом расстоянии от сварного соединения.
- Прижимной механизм позволяет создать хороший контакт датчика с объектом контроля.
- Возможность менять конфигурацию, исходя из требований контроля
Технические характеристики:
|
Вес |
0.3 кг |
|
Размер |
400х130х135 мм |
|
Размер упаковки |
- |
|
Сканирование |
прямолинейное |
|
Шаг энкодера |
012 мм/шаг |
|
Класс защиты |
IP68 |
|
Применение на объектах контроля |
Пластина, труба диаметром > 168 мм
|
