Комплекты для осмотра турбин и компрессоров SATEKO ME-GTE
|
Комплекты для турбин и компрессоров SATEKO ME-GTE
В комплектах SATEKO серии ME наиболее ярко демонстрируется принцип модульности оборудования SATEKO.
Назначение видеоэндоскопов SATEKO ME GTE
Осмотр газотурбинных двигателей, турбин и компрессоров без демонтажа соответствует современным требованиям, связанным с минимизацией времени простоя оборудования. Помимо времени, необходимого на выполнение работ, демонтаж может привести к повреждению внешних элементов двигателя или турбины: топливопроводов, электрокабелей, других коммуникаций, что затруднит последующие монтаж и ввод в эксплуатацию.
SATEKO тесно сотрудничает с целым рядом предприятий авиационного и энергетического кластеров. Это как производственные, так и обслуживающие организации. На основании опыта взаимодействия с такими компаниями нами была сформирована линейка комплектов для осмотра газо-турбинных двигателей, турбин и компрессоров. Эндоскопическими комплектами GTE SATEKO серии ME на сегодняшний день выполняются задачи детектирования и документирования событий внутри турбинных агрегатов. Помимо этого существует возможность проведения относительных измерений событий: на экран базового модуля ME-M431 выводится сетка, а на дистальный конец зонда может быть установлена измерительная насадка.
Что осматривается:
- Лопатки турбины и компрессора
- Элементы камеры сгорания
На предмет чего проводятся осмотры:
- забоины,
- трещины,
- эрозионный износ,
- прогары,
- деформации,
- нарушение покрытий на деталях компрессора, турбины, камеры сгорания, реактивного сопла и других узлов.
Как производится осмотр:
- Через сопло двигателя
- Через смотровые лючки (окна) на камере сгорания, корпусе торбоагрегата
- Через снятый пусковой воспламенитель
- Через проточную часть турбины (компрессора)
Особенности осмотра
Турбины и компрессоры:
- Осмотр лопаток
Особенно важна возможность осмотра рабочих лопаток последних ступеней цилиндров низкого давления. Эти ступени дополнительно подвержены и эрозии. Возможность их осмотра на любом режиме в любое время способствует повышению надежности работы турбины и компрессора.
Камера сгорания:
- Форсунки
- Жаровые трубы: головки, газосборники, стенки
- Пламяперебрасывающие патрубки

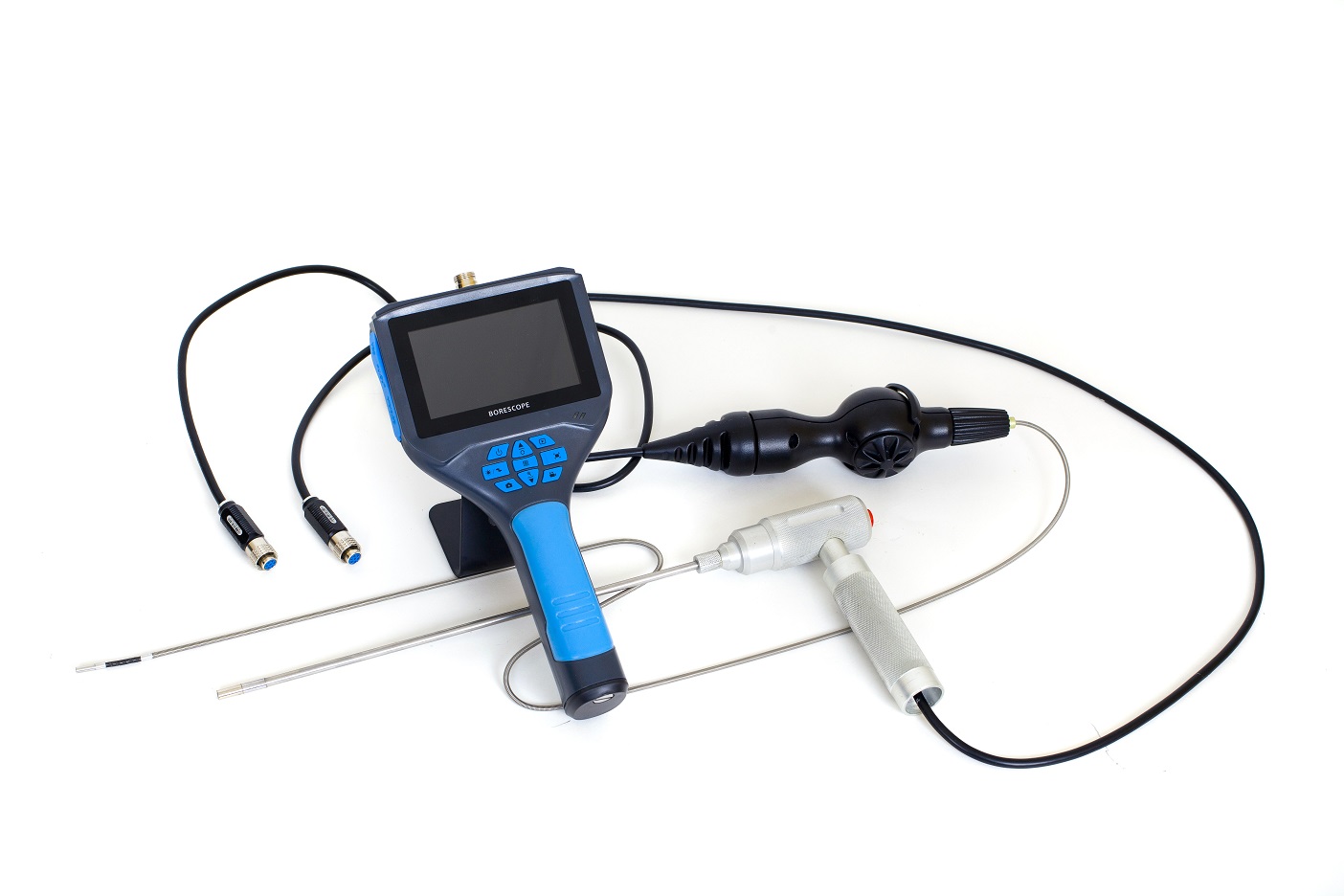

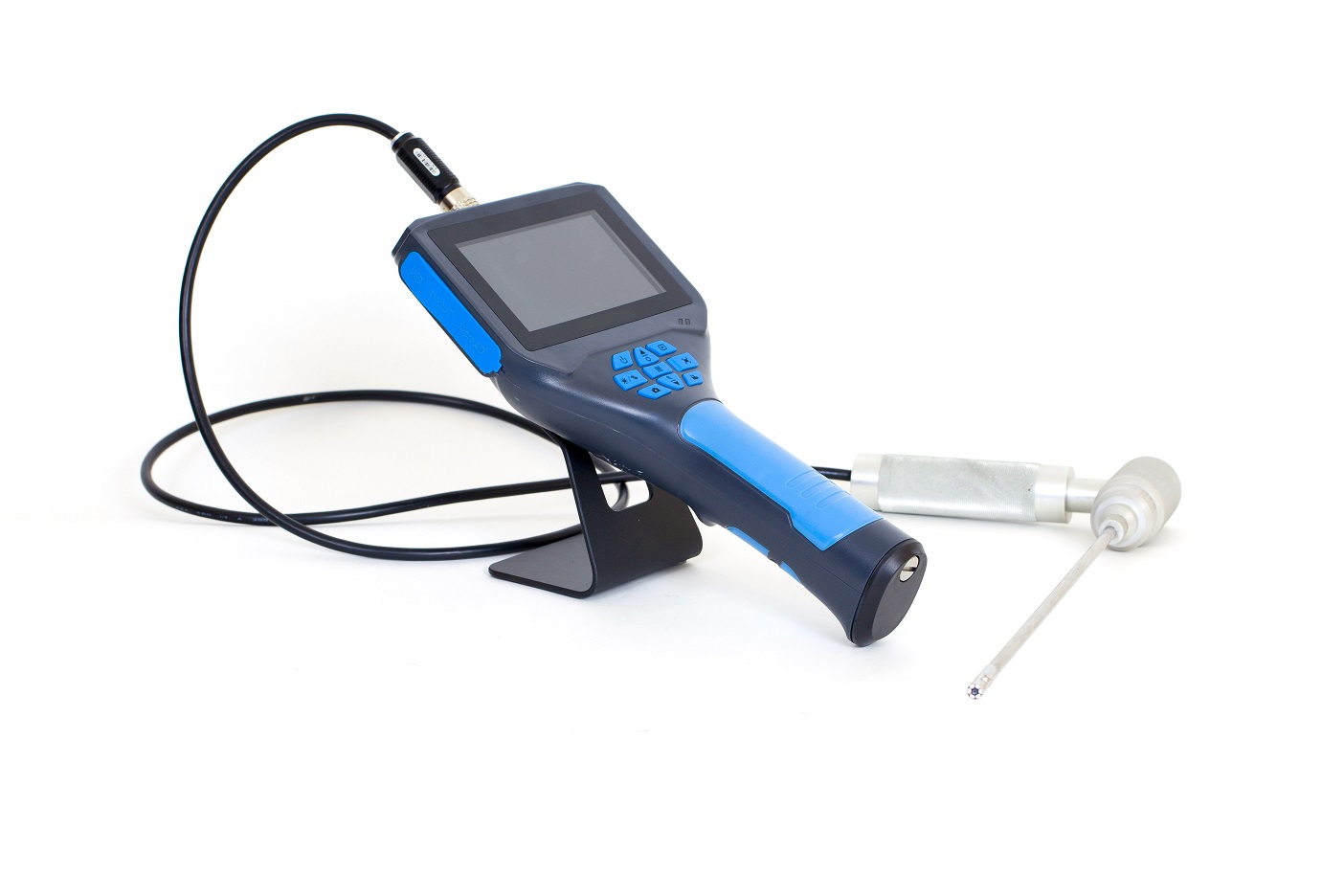

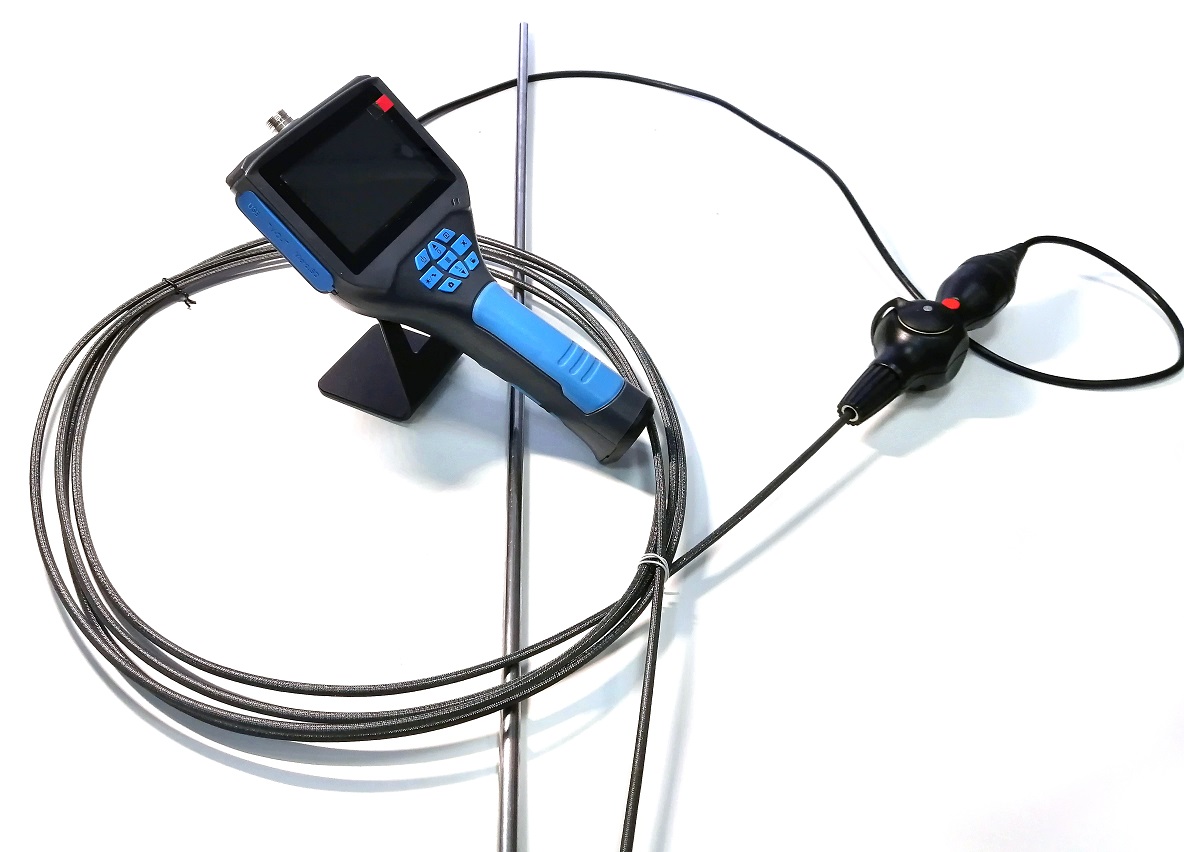

Традиционно комплект GTE SATEKO серии ME состоит из гибкого или сверхгибкого зонда с артикуляцией, а также жёсткого зонда.
При помощи жесткого зонда SATEKO производится осмотр передних и задних кромок поворотных рабочих лопаток. Неподвижные лопатки, удалённые от смотровых лючков, осматриваются гибким зондом. Также гибким зондом осматриваются элементы камеры сгорания. Наличие артикуляции у гибкого или сверхгибкого зонда при осмотре камеры сгорания значительно упрощает задачу. Артикуляция, близкая к 180 градусам позволяет гораздо более точно расположить камеру относительно практически любого объекта исследования, включая входное отверстие.

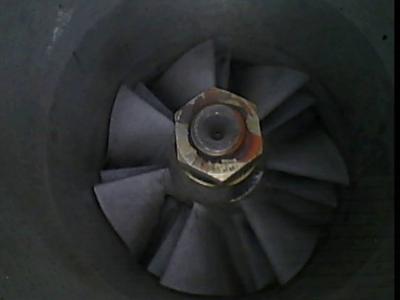

Осмотр различных элементов турбин, компрессоров и камер сгорания различными зондами SATEKO серии ME.
