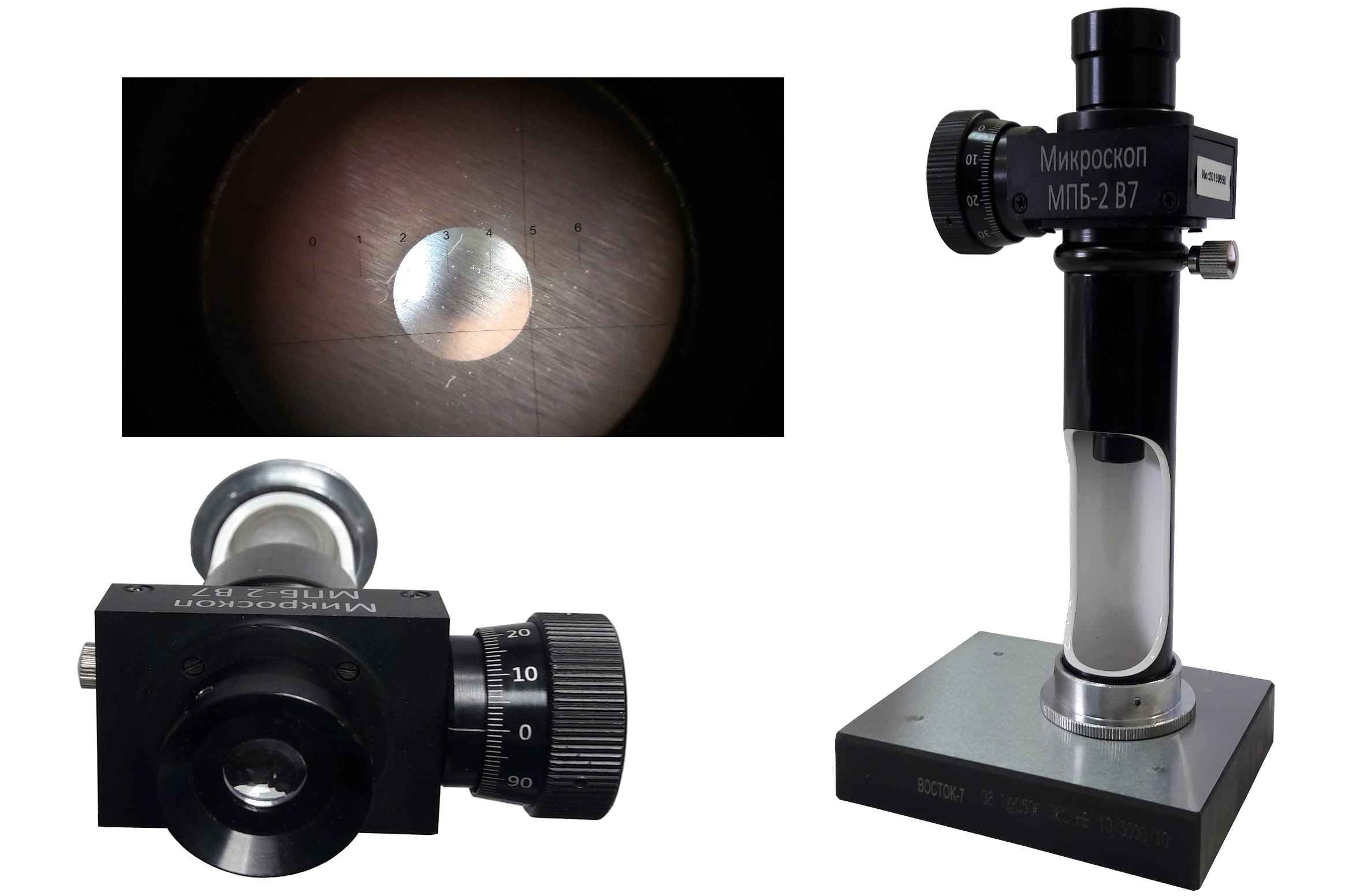

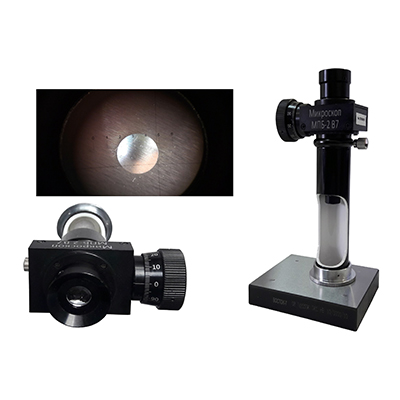

Микроскоп отсчётный Бринелль МПБ-2 В7

Микроскоп отсчётный Бринелль МПБ-2 В7

Микроскопы отсчётные МПБ предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля.
Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных размеров. Микроскопы применяются в стационарных и передвижных лабораториях фармацевтической, строительной, химической, аналитической, пищевой, металлургической и других областях промышленности.
Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:

• Изучения и измерения микрообъектов бесконтактным способом
• Проверки печатных плат
• Контроля печати в бумажной и текстильной промышленности
• Проведения опытных и криминалистических экспертиз

Принцип действия

Основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.

Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя. Описание функционала различных модификаций микроскопов для облегчения выбора:

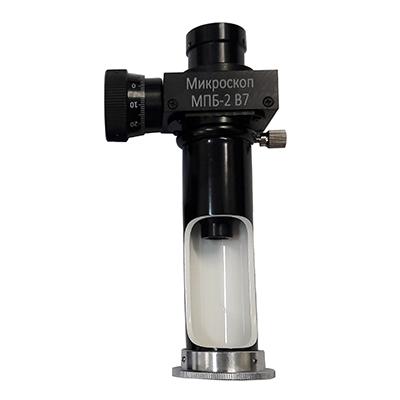

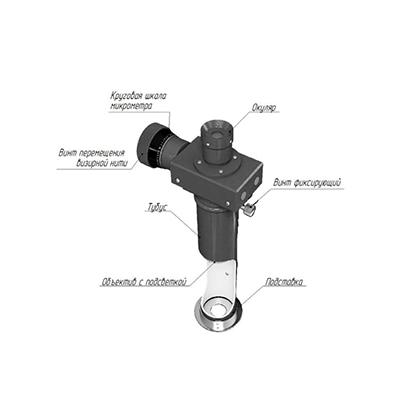

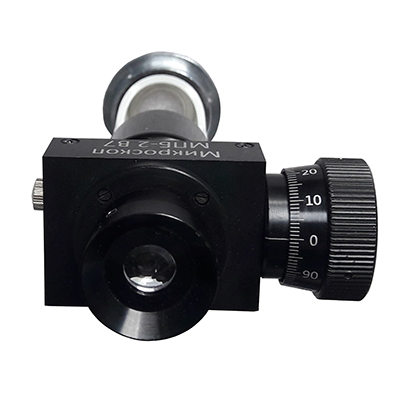

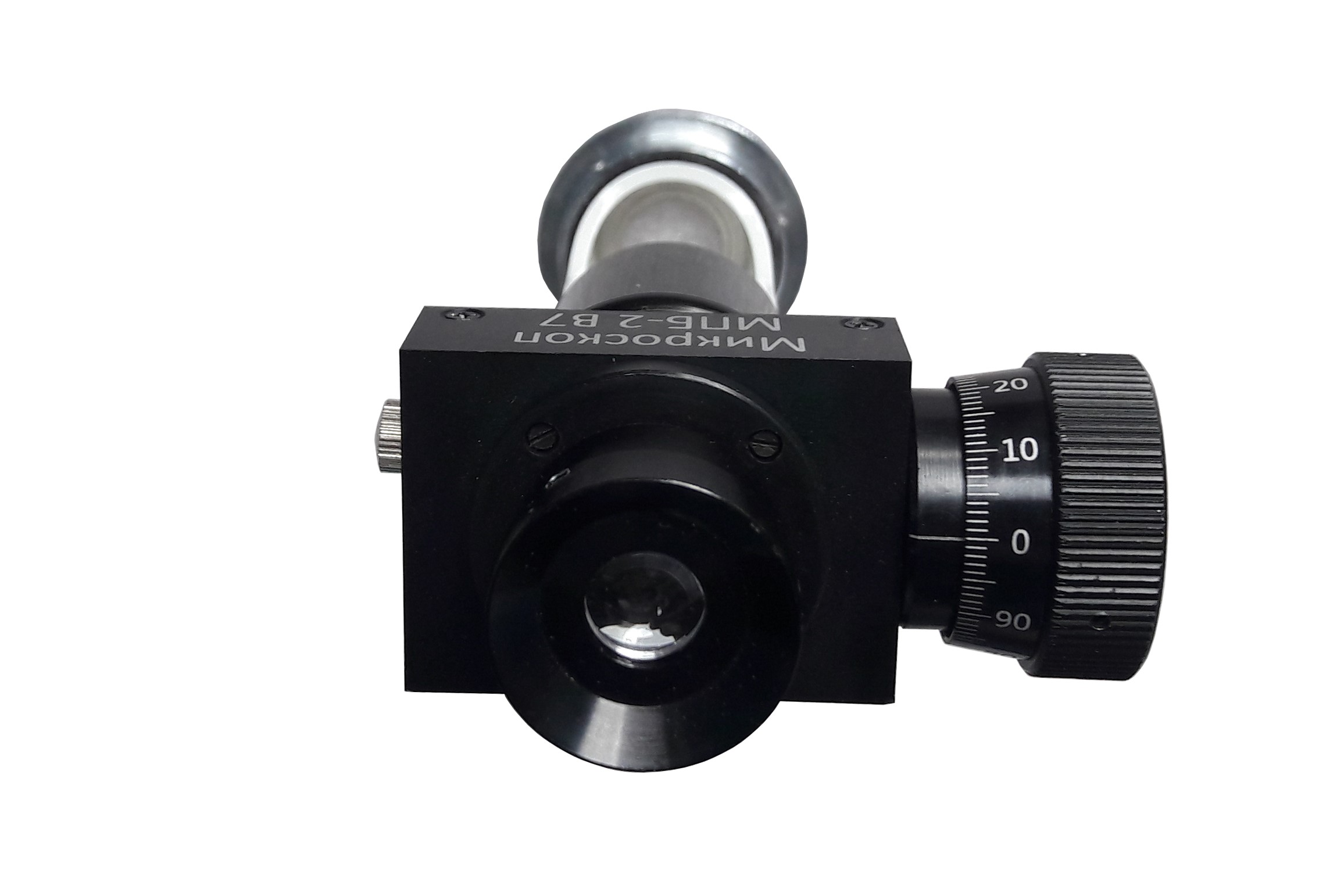

• МПБ-2 В7 - фокусировка микроскопа на измеряемом объекте осуществляется вручную с помощью диоптрийной настройки объектива. Микроскоп оснащён микрометром с круговой шкалой, что позволяет очень легко и точно производить измерения длины с низкой погрешностью. Один несменный объектив с увеличением 1х. Рекомендуется использовать для замера отпечатков d≤6 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤6 мм.
• МПБ-3 В7 - фокусировка микроскопа на измеряемом объекте осуществляется вручную с помощью диоптрийной настройки объектива. Микроскоп оснащён микрометром с круговой шкалой, что позволяет очень легко и точно производить измерения длины с низкой погрешностью. Один несменный объектив с увеличением 2х. Рекомендуется использовать для замера отпечатков d≤3 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤3 мм.
• МПБ-3М В7 с окуляром - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм.*
• МПБ-3М В7 с цифровой камерой -  фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Один штатный сменный объектив 4х с цифровой камерой (2 Мп USB 2.0), четыре сменных объектива по заказу (2х, 5х, 10х, 20х). Оснащается программным обеспечением (ПО) AmScope, устанавливаемым на компьютер. Камера производит захват изображения и видео, которое обрабатывается с помощью ПО для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. Рекомендуется использовать для замера объектов, линейные размеры которых менее ≤1 мм (при измерении цифровой камерой), а также отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм  (при измерении дополнительными объективами 2х, 5х, 10х, 20х).**

*Пользователь имеет возможность впоследствии приобрести цифровую камеру и заменить ею штатный окуляр, однако свидетельство о поверке на цифровую камеру, в этом случае, оформлено быть не может.

**Пользователь имеет возможность дополнительно приобрести сменные объективы (2х, 5х, 10х, 20х), однако свидетельство о поверке может быть оформлено только на объективы 10х, 20х и штатный объектив 4х.

Технические характеристики микроскопа МПБ-2 В7:
