Измерительный комплекс фотофиксации PhotoPlate

Измерительный комплекс фотофиксации PhotoPlate

Представляет собой инновационное решение для обработки и хранения результатов визуального, капиллярного или магнитопорошкового контроля.

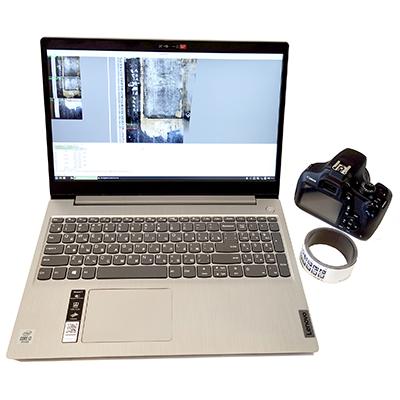

Комплекс PhotoPlate состоит из ноутбука, мощного измерительного ПО, высококачественной зеркальной фотокамеры со специальным объективом, а также уникальной магнитной измерительной ленты с QR кодами, позволяющей идентифицировать, выпрямлять и склеивать снимки в режиме постобработки.

Отличительные особенности:

• В комплексе реализован алгоритм выпрямления фотоснимков, в результате которого снятые под углом снимки или снимки цилиндрической поверхности, будут выпрямлены с помощью ленты с QR кодами
• Специальный объектив зеркальной фотокамеры откалиброван  совместно с ПО, что позволяет выполнять все измерения в режиме постобработки на компьютере, а не на объекте контроля. С помощью специальных маркеров в программе можно измерить протяженность и оценить площадь дефектов
• ПО автоматически выпрямляет и склеивает снимки в единое фото высокого разрешения, которое можно размечать измерительными маркерами, оценивать, сохранять и печатать. При этом цилиндрическая поверхность трубы будет выпрямлена в идеальную ровную полосу. Все, что нужно сделать оператору - это снять объект контроля так, чтобы магнитная QR лента попадала на снимок, а участки были сняты с небольшим перехлестом для их идентификации и склейки
• Точность составляет до 0.1 мм
• ПО поможет хранить всю информацию по оператору/контролеру, типу или номеру объекта контроля и тд. и быстро находить ее  в базе данных
