Твердомер универсальный Роквелла (HRA, HRB, HRC) и Супер-Роквелла (HRN, HRT) стационарный ТР с сервоприводом +поверка + Бринелль и Виккерс индикативно

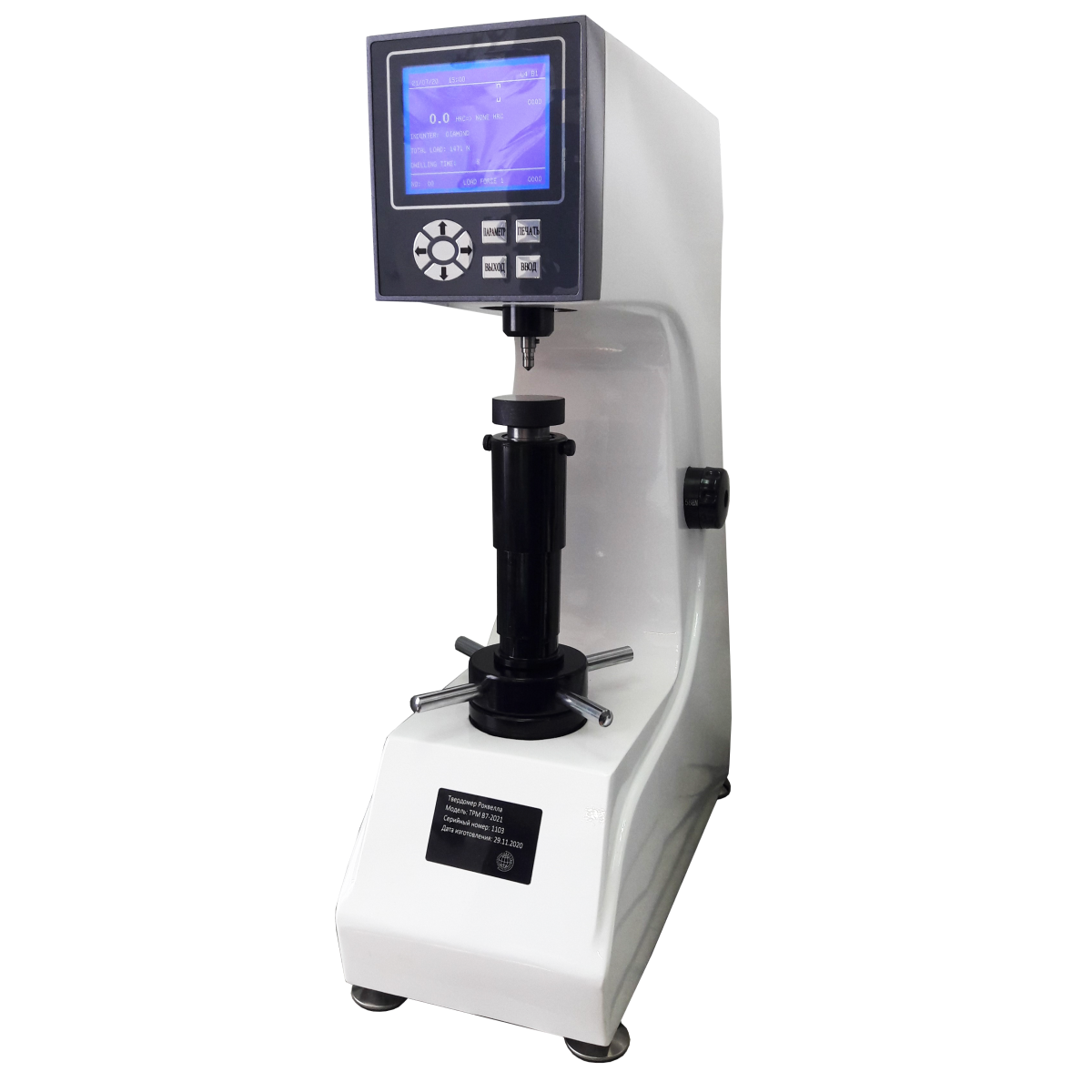

Твердомер Роквелла ТР
/images/all/3/20115/big/img_5.png
jijijij
/images/all/3/20115/big/img_14.png

ЦЕНА С НДС: 919 700 руб.

Артикул: ТР

ВОСТОК-7

Тип оборудования: Твердомеры Роквелла стационарные

Производитель: Восток-7

Модель: ТРР, ТРД, ТРМ, ТР, ТРС, ТР

Гарантия: 1 год

Стационарный твердомер ТР с сервоприводом для нагружения и цифровым сенсорным дисплеем для измерения твёрдости материалов методом Роквелла и Супер-Роквелла по шкалам HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y и HR45Y. Универсальный твердомер по всем шкалам Роквелла и Супер-Роквелла оснащён сервоприводом для высокоточных измерений, встроенным Программным Обеспечением (ПО) и сенсорным экраном для полностью автоматического управления работой твердомера, отображения, хранения в памяти и статистической обработки результатов измерений, функцией "перевода/конвертации/пересчёта" их в шкалы Бринелля (HB) и Виккерса (HV), передачи данных на ПК и мини-принтером (ТР условная расшифровка Твердомер Роквелла).

Флагманские качества самой насыщенной модели ТР стационарного твердомера Роквелла и Супер-Роквелла Восток-7 позволяют измерять практически любые материалы (чёрные и цветные металлы, пластмассы, композиты, фрикционные материалы и пр.) и обработанные поверхности (с упрочнением, напылением и пр.) с прецизионной точностью, что находит своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.

Отличительные особенности модификации ТР:

"Прямое" измерение по 6 шкалам Роквелла: HRA, HRB, HRC, HRD, HRF и HRG и 2 шкалам Супер-Роквелла: HRN и HRT, которые стандартизированы в РФ и на них оформляется свидетельство о поверке твердомера. Однако прибор осуществляет измерение твёрдости по всем международным шкалам Роквелла и Супер-Роквелла, в совокупности всего 30 шкал: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y.
"Косвенное" определение по 14 различным шкалам твёрдости Бринелля, Виккерса, Роквелла и Супер-Роквелла (путём конвертации/пересчёта из 8 "прямых" измеренных шкал): HB, HV, HRA, HRB, HRC, HRD, HRE, HRF, HR45N, HR30N, HR15N, HR45T, HR30T, HR15T.
Абсолютная точность измерений благодаря полной автоматизации процесса замера твёрдости, специализированному ПО по обработке данных и применению моторизированного сервопривода в системе нагружения.
Функция введения автоматической коррекции/поправки на кривизну при измерении твёрдости на цилиндрических и сферических поверхностях.
Возможность задания нижней и верхней границ допустимых измерений, звуковая сигнализация при выходе значений за установленные границы.
Статистическая обработка результатов – вывод минимального/среднего/максимального значений.
Функция автоматической частичной калибровки твердомера при помощи ПО, без необходимости разборки прибора для ручной настройки точности приложения нагрузки.
Встроенная память на 200 групп измерений с записью 10 значений в каждой группе: шкала твёрдости, приложенная нагрузка, значение твёрдости, температура и пр. Результаты измерений могут быть сгенерированы в файлы Excel и отправлены на ПК через USB.
Встроенный мини-принтер для мгновенной распечатки данных измерения твёрдости.
Отсчётное устройство - цифровое с 8" цветным сенсорным дисплеем и функцией измерения температуры для контроля исполнения требований температурного режима при проведении измерений твёрдости.

Принцип действия:

Вдавливание алмазного конусного или стального шарикового индентора (наконечника) с последующим измерением глубины внедрения (погружения) индентора. Твердомеры предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59 и Супер-Роквелла ГОСТ 22975-78. Твердомеры осуществляют т. н. "прямое" измерение твёрдости по методу Роквелла и Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), а также позволяют измеренные результаты по шкалам Роквелла и Супер-Роквелла "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля и Виккерса - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.

Технические характеристики твердомеров:

Модель твердомера, метрологические характеристики	ТРР	ТРД	ТРМ	ТР	ТРС
Шкалы твердости Роквелла	HRA, HRB(W), HRC				-
Шкалы твердости Супер-Роквелла	-			HRN, HRT(W)
Основная испытательная нагрузка по шкалам Роквелла, Н (кгс)	588,4 (60); 980,7 (100); 1471(150)				-
Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс)	-			147,1 (15); 294,2 (30); 441,3 (45)
Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %	±0,5				-
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %	-			±2,0
Предварительная нагрузка по шкалам Роквелла, Н (кгс)	98,07 (10)				-
Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс)	-			29,42 (3)
Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %	±0,66				-
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %	-			±2,0
Диапазон измерений твердости по шкалам Роквелла	от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC				-
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла: от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC	±1,2 ±3,0 ±2,0 ±2,0 ±1,5 ±1,0				-
Диапазон измерений твердости по шкалам Супер-Роквелла	-			от 70 до 90 вкл. HR15N от 90 до 94 вкл. HR15N от 40 до 76 вкл. HR30N св. 76 до 86 вкл.HR30N от 20 до 78 HR45N от 62-93 HR15T(W) от 15 до 70 вкл. HR30T(W) св. 70 до 82 вкл. HR30T(W) от 10 до 72 HR45T(W)
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла: от 70 до 90 вкл. HR15N св. 90 до 94 вкл. HR15N от 40 до 76 вкл. HR30N св. 76 до 86 вкл. HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 70 вкл. HR30T(W) св. 70 до 82 вкл. HR30T(W) от 10 до 72 HR45T(W)	-			±2,0 ±1,0 ±2,0 ±1,0 ±2,0 ±3,0 ±3,0 ±2,0 ±3,0

Модель твердомера, технические характеристики	ТРР	ТРД	ТРМ	ТР	ТРС
Шкалы твердости Роквелла	HRA, HRB(W)				-
Диапазон определения твердости по шкалам Роквелла	от 20 до 70 HRA от 10 до 25 HRB				-
Шкалы твердости Роквелла	-	HRD, HRF, HRG			-
Диапазон определения твердости по шкалам Роквелла	-	от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG			-
Шкалы твердости Роквелла	-			HRL, HRM, HRR	-
Диапазон определения твердости по шкалам Роквелла	-			от 50 до 115 HRL от 50 до 115 HRM от 50 до 115 HRR	-
Тип нагружения	ручной	автомат
Диапазон времени выдержки, с	от 0 до 99
Наличие памяти	-			200 групп по 10 значений в каждой	-
Интерфейс связи с ПК	-		Bluetooth	USB, RS232	-
Глубина зева/расстояния до стенки от центра индентора, мм	130	135	160		135
Макс. высота измеряемого изделия, мм: С защитным кожухом Без защитного кожуха 80 170 190 200 100 210 210 - 190 210
Габаритные размеры, мм, не более: длина ширина высота	480 240 630	450 200 670	510 290 730	550 230 750	450 200 670
Масса, кг, не более	65	70	80		70
Параметры электрического питания: напряжение питания, В потребляемая мощность, Вт, не более	-	220 ±10 % 400
Средний срок службы твердомеров, лет, не менее	10
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа	от 15 до 28 до 80 от 84 до 106,7

Комплект поставки:

Наименование	Обозначение	Количество
Твердомер	модель по заказу	1 шт.
Индентор ø 1,588 мм*		1 шт.
Индентор ø 3,175 мм*		1 шт.
Индентор ø 6,35 мм*		1 шт.
Индентор ø 12,7 мм*		1 шт.
Алмазный наконечник*		1 шт.
Паспорт	Восток-7-ПС	1 экз.
Руководство по эксплуатации	Восток-7-РЭ	1 экз.
*по согласованию с заказчиком.

Сравнение с похожими твердомерами:

Модели Восток-7	Модели других производителей, схожие по характеристикам – для удобства сравнения и подбора	Тип нагружения
Приборы для измерения твёрдости по методу Роквелла
ТРР	«ТОЧПРИБОР» и «ЗИП», г. Иваново: РВ; ТК (ТК-3), ТК-14-250, ТКП-1, ТРП-5011, 2140ТР, ТР 5006, ТР 5006М, ТР 5006-2; «Метолаб», г. Москва: МЕТОЛАБ 100 «Метротест», г. Нефтекамск ИТР 60/150-М	Ручное
ТРД	«ТОЧПРИБОР» и «ЗИП», г. Иваново: ТК-2; ТК-2М; 2018ТР «Метолаб», г. Москва: МЕТОЛАБ 101 «Метротест», г. Нефтекамск ИТР 60/150-А	Двигатель
ТРМ	«ТОЧПРИБОР» и «ЗИП», г. Иваново: ТР5014-01, ТР5014-01М «Метолаб», г. Москва: МЕТОЛАБ 102, МЕТОЛАБ 103; «Метротест», г. Нефтекамск ИТР 60/150-АМ	Сервопривод
ТР	«Метолаб», г. Москва: МЕТОЛАБ 202; «Метротест», г. Нефтекамск ИТР 15/150-АМ	Сервопривод
Приборы для измерения твёрдости по методу Супер-Роквелла
ТРС	«ТОЧПРИБОР» и «ЗИП», г. Иваново: ТКС; ТКС-1; ТКС-1М, ТРС, ТРС 5009-01; «Метолаб», г. Москва: МЕТОЛАБ 301; «Метротест», г. Нефтекамск ИТР 15/45-А	Двигатель
ТР	«Метолаб», г. Москва: МЕТОЛАБ 202; «Метротест», г. Нефтекамск ИТР 15/150-АМ	Сервопривод
