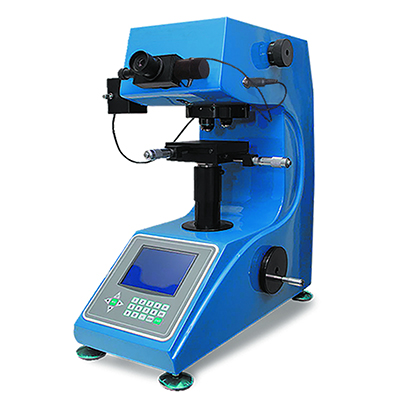

Стационарный твердомер Микро Виккерса NOVOTEST ТС-МКВ-А
Стационарный твердомер Микро Виккерса NOVOTEST ТС-МКВ-А
NOVOTEST ТС-МКВ-А является модифицированной версией твердомера NOVOTEST ТС-МКВ и отличается от него системой автоматизированной передачи размеров диагоналей из микроскопа в прибор. ТС-МКВ-А использует метод Виккерса для определения твердости металлов при малых нагрузках (до 1 кг) анализируя диагонали отпечатка оставленного алмазным индентором в исследуемом объекте. При использовании соответствующего индентора прибор применяется для измерения твердости по методу Кнупа. Твердомер подходит для проведения испытания на твердость металлических материалов, особо маленьких деталей и компонентов или тонких закаленных слоев, а также неметаллических материалов, которые не могут быть испытаны под большими нагрузками, такие как ювелирные изделия, керамика, стекла и т.д.
Твердомер применяет автоматизированные системы передачи сведений о размерах отпечатков, управления приложением и снятием нагрузки, максимально упрощая пользователю применение прибора, повышая производительность и точность измерений. Результат измерения отображаемый на экране рассчитывается автоматически, есть функция пересчета в иные шкалы. Электронное управление, большой диапазон выбора нагрузок и времени приложения, а также сигнализация о выходе за установленные пороговые уровни делают этот прибор незаменимым устройством для определения твердости по методу Виккерса когда речь идет о небольших или тонких объектах.
NOVOTEST ТС-МКВ-А подключается к сети 220 В, имеет металлический корпус и большой LСD дисплей. В стандартную комплектацию входят встроенный микроскоп, индентор, подвижный рабочий стол и 2 меры твердости для калибровки прибора.
Отличительные особенности:
- Высокая точность
- Простота настройки и применения
- Автоматизированное приложение и снятие нагрузки
- Функция передачи размеров диагоналей из микроскопа в прибор
- Автоматизированный расчет значения измерения
- Отображение настроек и результатов на большом LCD дисплее
- Широкий диапазон измерений
- Опционально измерение по методу Кнуппа
- Автоматический перевод полученных значений в иные шкалы
- Сигнализация при выходе за обозначенные пороговые значения
- Регулируемый предметный стол
Технические характеристики твердомера NOVOTEST ТС-МКВ-А:
| Стандарт | ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Шкалы Виккерса | HV0.01; HV0.025; HV0.05; HV0.1; HV0.2; HV0.3; HV0.5; HV1 |
| Испытательная нагрузка для шкал Виккерса | 0,09807 Н (10 гс); 0,2452 Н (25 гс); 0,4903 Н (50 гс); 0,9807 Н (100 гс); 1,961 Н (200 гс); 2,942 Н (300 гс); 4,904 Н (500 гс); 9,807 Н (1000 гс) |
| Пределы допускаемой относительной погрешности испытательных нагрузок по шкалам Виккерса | ±1,0 % |
| Диапазон измерений твердости по шкалам Виккерса | 5 - 3000HV |
| Время измерения | 1 - 60 с |
| Максимальная высота объекта контроля | 90 мм |
| Максимальная глубина для установки объекта контроля | 120 мм |
| Габаритные размеры, не более | 630х400х780 мм |
| Масса, не более | 36 кг |
| Условия эксплуатации | |
| - температура окружающей среды | от +10 до +30 °С |
| - относительная влажность, не более | 65% |
| - атмосферное давление | от 94,0 до 106,7 кПа |
| Параметры электрического питания | |
| Напряжение | 220 ± 22 В |
| Частота | 50 ± 1 Гц |
| Потребляемая мощность, не более | 100 Вт |
| Характеристики микроскопа | |
| Увеличение микроскопа | Для наблюдений – 100х Для измерений – 400х |
| Диапазон размеров объекта | от 0 до 200 мкм |
| Шаг | 0,25 мкм |
Комплект поставки:
- Твердомер стационарный Роквелла NOVOTEST ТС-МКВ
- Алмазный индентор Виккерса
- Регулируемый рабочий столик
- Микроскоп с микрометром
- Меры твердости (2 шт.)
- Кабель питания
- Деревянный ящик
- Руководство по эксплуатации совмещенное с паспортом
