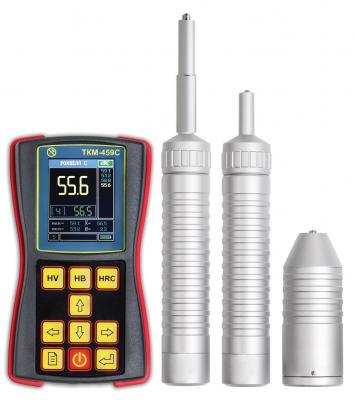

Ультразвуковой твердомер ТКМ-459С "Максимум+"
|
Описание твердомера ТКМ-459C "Максимум+":
Твердомер ТКМ-459С - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
УЗ твердомер ТКМ-459C "Максимум+" поставляется в ударопрочном чемодане; в комплектации в числе дополнительных датчиков имеется датчик типа «AL» с удлиненным наконечником (53 мм) для контроля твердости в труднодоступных местах.
Ультразвуковой твердомер ТКМ-459С выполняет контроль твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,

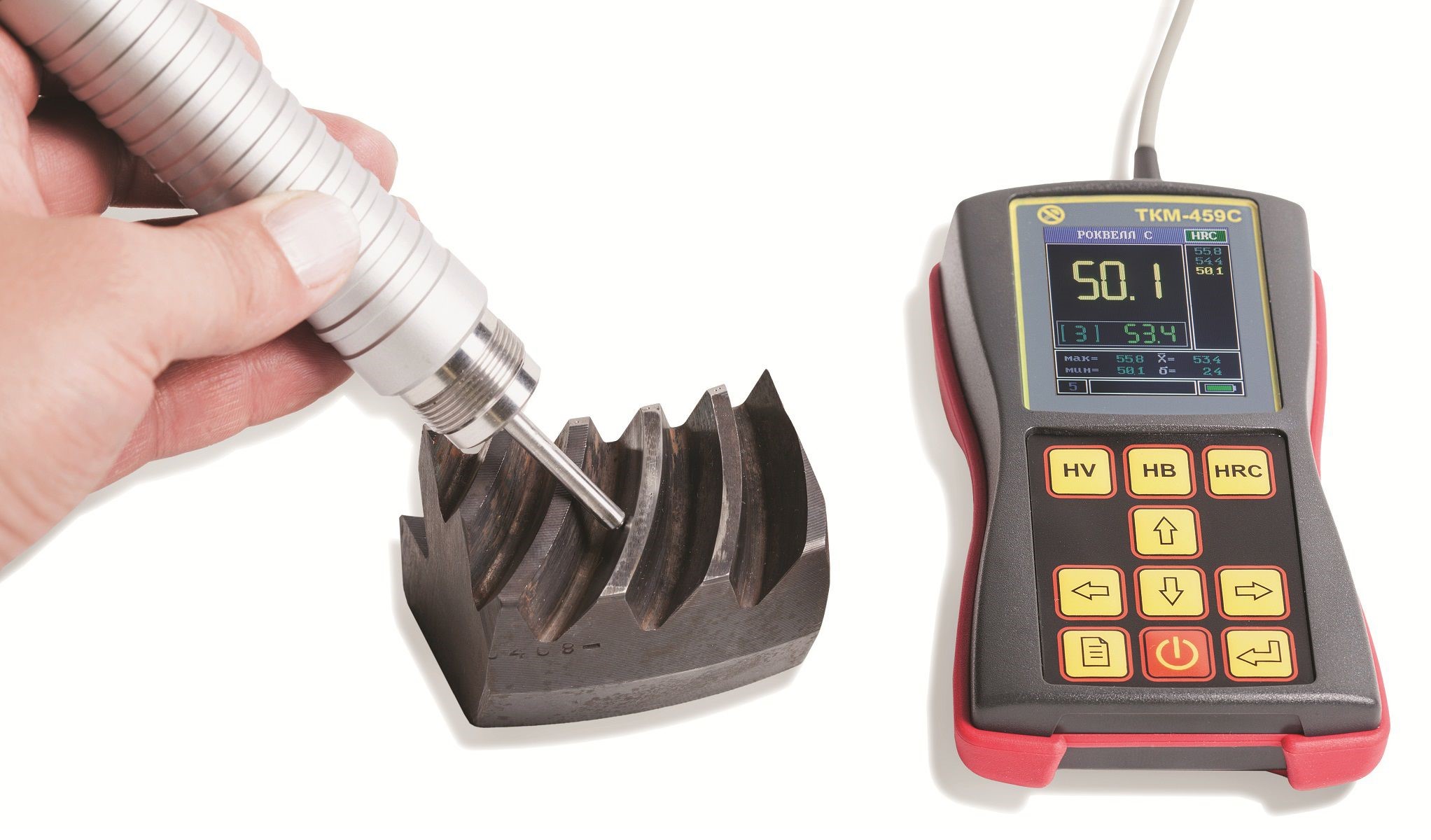

- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Прибор ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
-
Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
-

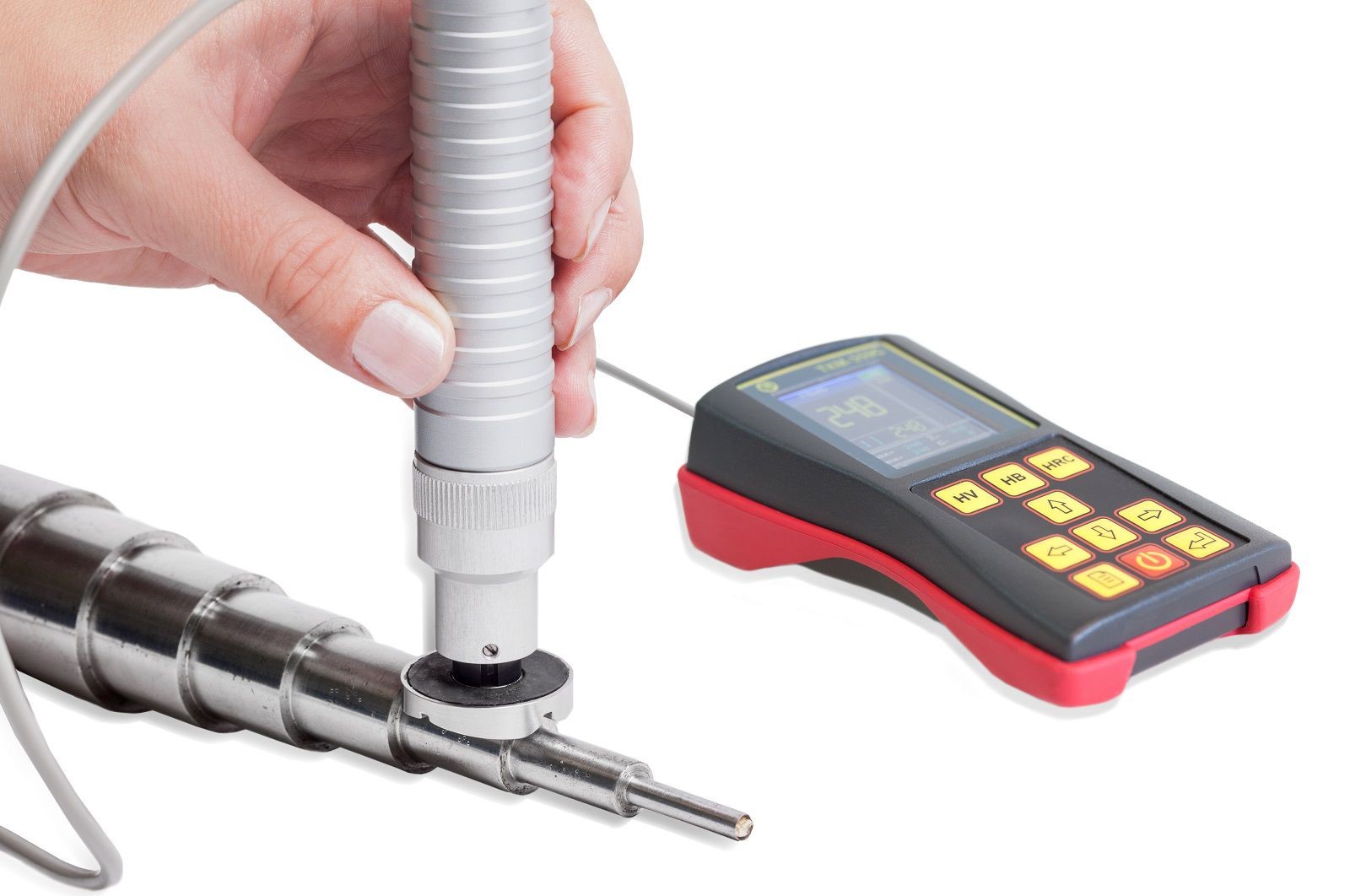

Измерение твердости в труднодоступных местах при различной ориентации датчика - пространственное положение датчика не влияет на результат измерения.
-
Сверхмалая площадь зоны контроля - от 1 мм.
-
Контроль в пазах и глухих отверстиях - от 5 мм.
-
Практически незаметный отпечаток на «зеркальных» поверхностях.
-
Малая чувствительность к кривизне поверхности, толщине и массе изделия.
-
Предусмотрено оповещение о выходе результата измерения за установленные пределы.
-
Оснащение дополнительными сменными датчиками различной конструкции и нагрузки,
позиционирующей насадкой, штативом.
Особенности конструкции ТКМ-459С:
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Технические характеристики твердомера ТКМ-459С "Максимум+":
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика | - от 1 мм на плоскости, - от 5 мм в глухом отверстии (пазу) |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур | -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
Характеристика датчиков твердомера ТКМ-459С:
|

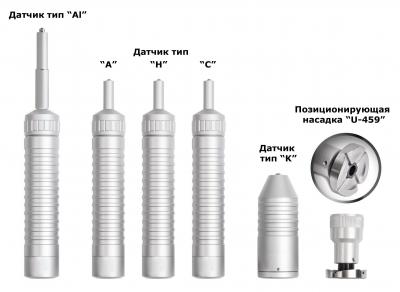

Тип датчика |
Нагрузка |
Длина, мм |
Диаметр, мм |
Применение |
|
«А» |
50Н (5 кг) |
145 |
26 |
Решение основной массы задач контроля |
|
«Н» |
10Н (1 кг) |
145 |
26 |
Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) |
|
«С» |
100Н (10 кг) |
145 |
26 |
Контроль изделий с плохо подготовленной поверхностью |
|
«К» |
50Н (5 кг) |
76 |
36 |
Контроль внутри труб, ёмкостей и в других труднодоступных местах. |
|
«AL» |
50Н (5 кг) |
176 |
26 |
Контроль твердости в труднодоступных местах (длина наконечника 53 мм) |
Комплект поставки прибора:
| Электронный блок твердомера | 1 |
| Аккумулятор (заранее установлен в прибор) | 1 |
| Датчик тип «А» (50Н) штатный | 1 |
| Датчик тип «Н» (10Н) | 1 |
| Датчик тип «С» (100Н) | 1 |
| Датчик тип «К» (50Н) | 1 |
| Датчик тип «AL» (50Н) с наконечником 53 мм | 1 |
| Насадка «U-459» для криволинейных и цилиндрических поверхностей | 1 |
| Соединительный кабель | 2 шт. + специальный кабель к датчику тип«К» |
| Комплект эталонных мер твердости Роквелла | 1 |
| Штатив для позиционирования датчика твердомера | 1 |
| Аккумуляторная шлифовальная машинка | 1 |
| Зарядное устройство | 1 |
| Диск с ПО | 1 |
| Руководство по эксплуатации (совмещенное с паспортом) | 1 |
| Свидетельство о поверке (или отметка в РЭ) | 1 |
| Кабель для подключения к ПК | 1 |
| Защитный чехол | 1 |
| Манжета для фиксации прибора в чехле на руке оператора | 1 |
| Ремень для фиксации прибора в чехле на груди оператора | 1 |
| Сумка/чемодан для безопасной переноски и хранения | 1 |
