Динамический твердомер ТЭМП-2

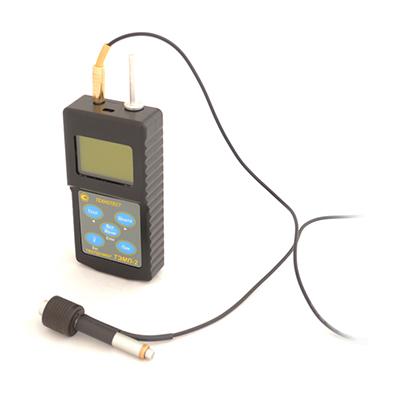

  • Динамический твердомер ТЭМП-2

    /images/all/3/6/big/img_5.jpg

    jijijij

    Динамический твердомер ТЭМП-2

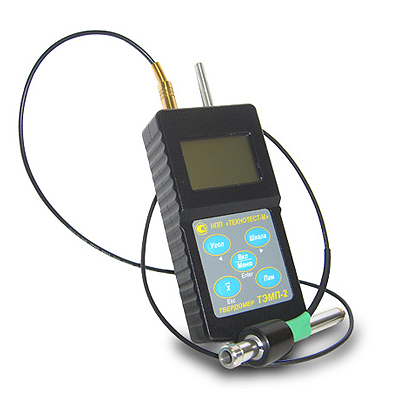

  • Динамический твердомер ТЭМП-2

    /images/all/3/6/big/img_14.jpg

    Динамический твердомер ТЭМП-2

    Динамический твердомер ТЭМП-2

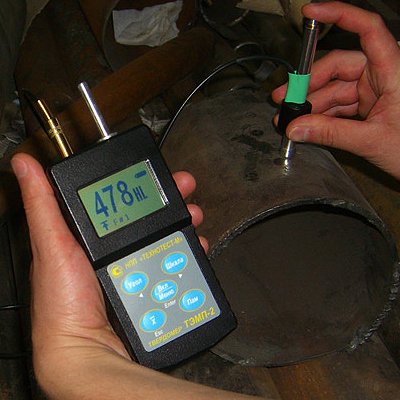

  • Измерение твердости труб с помощью твердомера ТЭМП-2

    /images/all/3/6/big/img_16.jpg

    1

    Измерение твердости труб с помощью твердомера ТЭМП-2

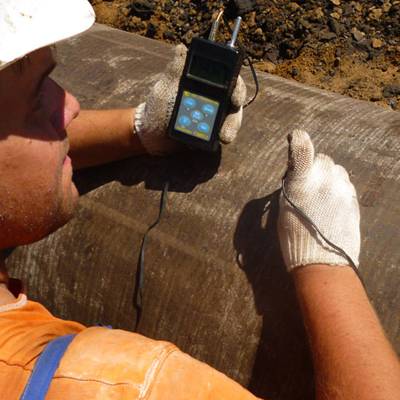

  • Пример использования твердомера ТЭМП-2

    /images/all/3/6/big/img_18.jpg

    1

    Пример использования твердомера ТЭМП-2
Хит!

ЦЕНА С НДС: от 69 600 руб.
Модификации:

В КОРЗИНУ


Артикул: ТЭМП-2

Рекомендуем посмотреть обновленный твердомер ТЭМП-2 (в металлическом корпусе)



Тип оборудования: Твердомер, измеритель твердости
Производитель твердомеров: Россия
Серия: ТЭМП
Модель: ТЭМП-2, ранее использовавшееся обозначение ТЭМП-2у

Описание: прибор для измерения твердости черных и цветных металлов, сплавов, сталей и резины



Сертификаты на твердомер ТЭМП-2:

  • Сертификат об утверждении типа средств измерений № 29216, допущен к применению в Российской Федерации. Твердомер ТЭМП-2 внесен в Государственный реестр РФ под № 35890-07
  • Сертификаты об утверждении типа средств измерений Беларусь, Украина, Казахстан
  • Свидетельство о регистрации № МТ 043.2007 в Реестре средств измерений, допущенных к применению в ОАО «РЖД»



Гарантия на динамический твердомер ТЭМП-2: 36 месяцев.

Производим полное метрологическое и сервисное обслуживание твердомеров ТЭМП.



Назначение твердомера ТЭМП-2

Твердомер ТЭМП-2 предназначен для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора “D” (HSD), а также для определения пределов прочности и текучести, в том числе по ГОСТ 22761-77.



Динамический твердомер ТЭМП-2 обладает большим количеством шкал, позволяющим использовать его как трубный, так и как многофункциональный твердомер.



Только твердомером ТЭМП-2 можно точно измерить твёрдость, предел прочности и условный предел текучести материала стальных тонкостенных труб разных диаметров с толщиной стенки менее 8 мм (а также листов и обечаек от 2 мм и выше), при этом используется специальная методика, разработанная производителем. Запись шкал для тонкостенных труб в твердомер ТЭМП-2 осуществляется за отдельную плату. Твёрдость, предел прочности и условный предел текучести на растяжение труб с толщинами стенок свыше 8 мм измеряются твердомером ТЭМП-2 напрямую без каких-либо дополнительных методик.



По техническим характеристикам и надежности переносной твердомер ТЭМП-2 не уступает лучшим зарубежным аналогам.



Динамический твердомер ТЭМП-2 внесен в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ, в частности:

1. ТПКМЭ-20-96. “Типовая программа контроля механических свойств металла трубопроводов АЭС с ВВЭР-1000 после 100 тысяч часов эксплуатации”. Разработана ГП ВНИИАЭС, ОКБ “Гидропресс”. Утверждена в ГП Концерне “РОСЭНЕРГОАТОМ”, Москва, 1996 г.

2. РД 153-34.1-003-01. "Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования". (РТМ-1с), Минэнерго России, ПИО ОБТ, Москва, 2001 г.

3. РД 12-411-01. “Инструкция по диагностированию технического состояния подземных стальных газопроводов. Госгортехнадзор России, Москва, 2001 г.

4. РД 243 РФ 3.11-99. “Техническое состояние подземных газопроводов”. ОАО РОСГАЗИФИКАЦИЯ, ОАО ГИПРОНИИГАЗ, Саратов, 1999 г.

5. «Методика проведения экспертизы промышленной безопасности и определения срока дальнейшей эксплуатации газового оборудования промышленных печей, котлов, ГРП, ГРУ, ШРП и стальных газопроводов». Госгортехнадзор. Москва, 2004 г.

6. РД 31.114-98. “Методика выполнения измерений твердости рабочих поверхностей зубьев зубчатых колес тяговых передач тягового подвижного состава”. ВНИТИ МПС, МПС РФ, Москва, 1998 г.



Отличительные особенности твердомера ТЭМП-2:

  • Усиленный кабель на датчике для соединения с электронным блоком прибора;
  • Возможность программирования с помощью клавиатуры или компьютера до 64 пользовательских шкал по стали, а также различным материалам и изделиям (для трубной версии ТЭМП-2 все шкалы по 19 трубам - HB, σв, σ02 можно записать в прибор);
  • Быстрый поиск шкал;
  • Программное обеспечение с возможностью сохранения шкал на компьютере и записи их с компьютера в прибор;
  • Память данных измерений на 200 результатов, возможность их просмотра в приборе, вывод на компьютер через последовательный порт, распечатка в виде специального протокола и файловое архивирование;
  • Простота и удобство в работе - все основные операции осуществляются нажатием одной кнопки (изменение угла, шкалы, запись в память, усреднение);
  • Удобное экранное меню, хорошо читаемые крупные цифры и шрифт, информативность;
  • Подсветка жидкокристаллического дисплея позволяет работать при недостаточной освещённости и отрицательных температурах (до -20°С);
  • Возможно использование с одним и тем же прибором нескольких датчиков разного назначения, в том числе спецдатчик с удлиненной насадкой, позволяющего измерять твердость шестерен с модулем четыре и выше во впадинах и по эвольвенте зуба, а также твердость шкивов, пазов под шпонки, труднодоступных мест, например зон термического влияния у сварных валиков на трубах;
  • Расширенный диапазон измеряемой твёрдости: от баббита и мягкого припоя (от 10 НВ) до высоколегированных термообработанных сталей (70 HRC и выше);
  • Твердость деталей твердомером ТЭМП-2 измеряют практически без ограничений по их толщине, массе и уровню твердости: обечайки, трубы, листы толщиной от 2мм и выше; детали малой массы типа поршневых колец, тел вращения, сверл диаметром от 3 мм и выше, болтов, гаек и т.д.; изделий из материалов с низким уровнем твердости – баббит от 20 НВ, алюминий от 10 НВ и выше, резинотехнические изделия от 20 до 90 единиц по Шору и т.п.



Технические характеристики твердомера ТЭМП-2:

Шкалы твердости

HL, HB, HRC, HV, HSD, Rm и другие по выбору заказчика*

Диапазоны измерения твердости по шкалам:

Роквелла

Бринелля

Шора

Виккерса

Шору А

при необходимости указанные диапазоны могут быть расширены



22-68 HRC

100-450 HB

22-99 HSD

100-950 HV

40-75 HSA

Максимально возможное общее количество записываемых шкал

32

Число результатов измерений, сохраняемых в памяти твердомера

200

Вывод результатов из памяти прибора на его дисплей и компьютер, их архивация и распечатка

Есть

Связь с компьютером

кабель mini USB-USB

Программируемое время подсветки ЖКИ после измерения или нажатия кнопки, сек

0, 15 или вкл. постоянно

Абсолютная погрешность показаний твердомера на образцовых мерах твердости 2-го разряда:

МТР-1 ГОСТ 9031-78 (25 ± 5, 45 ± 5, 65 ± 5 HRC)

МТБ-1 ГОСТ 9031-78 (100 ± 25, 200 ± 50, 400 ± 50 HB)

МТВ-1 ГОСТ 9031-78 (450 ± 50, 800 ± 75 HV)

МТШ ГОСТ 8.426-81 (30 ± 7, 60 ± 7, 95 ± 7 HSD)

погрешность прибора при твердости 65 ± 5 HRC, не более





± 1,5 HRC

± 10 НВ

± 12 HV

± 2 HSD

1%

Калибровка (корректировка) шкал - возможность подстройки шкал Заказчиком по образцовым мерам твердости или по образцам материалов с различной твердостью

Есть

Время одного измерения, с

2

Число измерений, усредняемых прибором

от 3 до 100

Минимальная масса измеряемой детали

от 2 кг и выше без ограничений; от 0,03 г (при толщине изделия не менее 3 мм) до 2 кг при использовании методик (например, методика притирки) или оснастки

Толщина стенки контролируемого изделия, мм

от 2 мм и выше

Минимальная толщина закаленных слоев, мм

0.8

Напряжение питания прибора от 2-х элементов типа АА, В

3

Ресурс непрерывной работы прибора на 2-х элементах типа АА (по 1,5В) без подсветки не менее, час

120

Рабочий диапазон температур, ° С

от -20 до +60

Время автоматического отключения прибора после проведения последнего измерения, мин



1,5

Шероховатость контролируемой поверхности не более, Ra

2,5

Прибор обеспечивает индикацию при понижении напряжения питания до, В



1,6

Диаметр шаровидного индентора, мм

3

Твердость материала индентора

1600 HV

Тип корпуса твердомера

Пластмассовый / Металлический

Масса прибора в пластмассовом/в металлическом корпусе, кг

0,22 / 0,38

Габаритные размеры, мм

30х65х135

Гарантийный срок

3 года

* При выпуске с производства в твердомер ТЭМП-2 стандартно записаны следующие шкалы твердости: по Либу (Лейбу) HL, по Бринеллю HB, по Роквеллу HRC и предел прочности Rm для углеродистых сталей перлитного класса по ГОСТ 22761-77. Дополнительные шкалы твердости записываются бесплатно по заявке Заказчика.



Комплекты поставки динамического твердомера ТЭМП-2

Твердомер ТЭМП-2 (базовый комплект) – блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, 2 элемента питания тип АА, CD-диск с программным обеспечением, паспорт с методикой поверки, чехол, USB кабель связи прибора с компьютером, первичная поверка твердомера ТЭМП-2.

Твердомер ТЭМП-2 (универсальный комплект) – блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, аккумуляторные батареи 2 шт., сетевой блок питания, зарядное устройство, USB-кабель для связи с компьютером, программное обеспечение на диске, паспорт с методикой поверки, монтажный чехол, первичная поверка твердомера ТЭМП-2, чемодан.



Дополнительные аксессуары для твердомера ТЭМП-2:

  • Монтажный чехол;
  • Чемодан;
  • Сетевой блок питания;
  • Зарядное устройство с аккумуляторами;
  • Кабель USB.



Датчики для твердомера ТЭМП-2:

  • Датчик для твердомеров ТЭМП (удлиненный 107 мм или короткий 87 мм);
  • Датчик укороченный для твердомеров ТЭМП (75 мм);
  • Датчик для твердомеров ТЭМП для измерений на глубине (до 1000 мм);
  • Спецдатчик для измерений твердости, как на обычных изделиях, так и на деталях с труднодоступными местами (шестерни, сварные швы, пазы и т.д.).



Меры твердости:

Меры твердости для стали:



Меры твердости для резины и пластиков:

- Образцовые меры твердости по Шору А (комплект из 4 мер).



Дополнительные услуги по периодической поверке:

- поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования.



Дополнительные услуги:

  • Запись шкал по Бринеллю для тонкостенных труб (для толщин S≤ 7мм);
  • Запись шкал по Бринеллю, пределам прочности и текучести для тонкостенных труб (для толщин S≤ 7мм);
  • Периодические поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования, стандартных образцов предприятия СОП и СО, образцов для ЦД и МПД.
