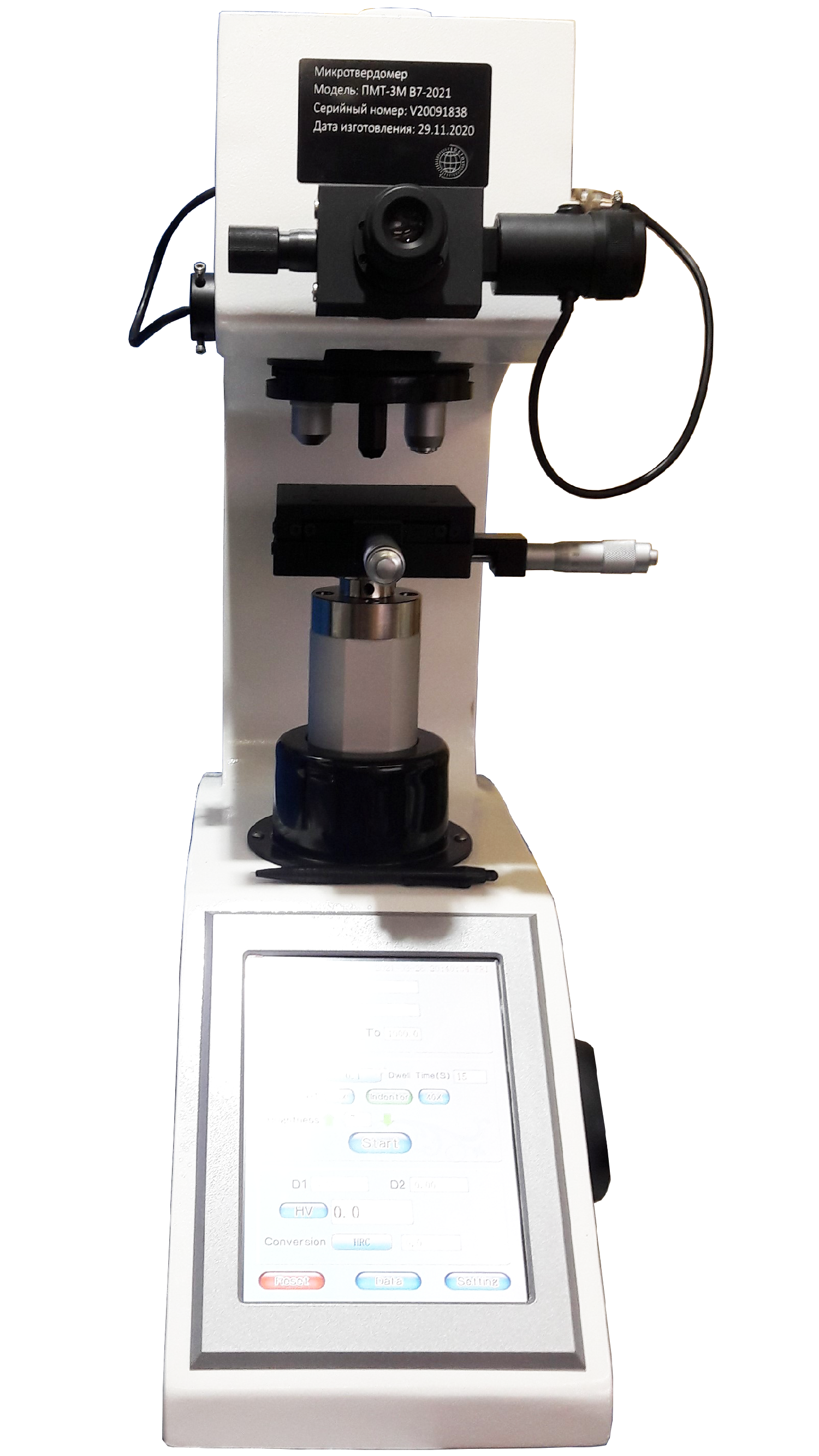

Микротвердомеры по Виккерсу ПМТ-3 и ПМТ-3М

Микротвердомеры по Виккерсу ПМТ-3 и ПМТ-3М
/images/all/3/20284/big/img_5.png
jijijij

ЦЕНА С НДС: от 555 900 руб.

Модификации:

Артикул: 001338

ВОСТОК-7

Тип оборудования: Микротвердомеры по Виккерсу

Производитель: Восток 7

Модель: ПМТ-3 и ПМТ-3М

Гарантия: 1 год

Описание микротвердомеров ПМТ-3 и ПМТ-3М:

Назначение средства измерений
Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.

МОДИФИКАЦИИ МИКРОТВЕРДОМЕРОВ.*

*табличное сравнение моделей представлено в разделе "Технические данные", расположен правее текущей вкладки "Описание".

Микротвердомер ПМТ-3 – базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).

Отличительные особенности модификации ПМТ-3:

"Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).
"Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
Сенсорный цветной 8" яркий дисплей со стилусом.
Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
Ручной привод турели для плавности и точности измерений микротвёрдости.
Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы микротвердомеров - рекомендован для учебных целей в профессиональных и высших учебных заведениях

Микротвердомер ПМТ-3М – модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 400х с возможностью установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ-3 и ПМТ-3М идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Пирамидальный Микро Твердомер-3Модернизированный).

Отличительные особенности модификации ПМТ-3М:

"Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).
"Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
Сенсорный цветной 8" яркий дисплей со стилусом.
Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
Автоматический привод турели для плавности и точности измерений микротвёрдости.
Цифровая видеокамера и специализированное ПО для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК.
Автоматизация процесса измерения микротвёрдости позволяет нивелировать ошибки и влияние ручной работы оператора на точность замеров, что может найти своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.

Модель Восток-7	Модели других производителей, схожие по характеристикам – для удобства сравнения и выбора	Тип нагружения	Тип турели
--- (низкий класс)	«ЛОМО», г. С-Петербург: ПМТ-3; ПМТ-3М «Метолаб», г. Москва: МЕТОЛАБ 502 «Метротест», г. Нефтекамск: ИТВ-1-М, ИТВ-1-ММ, ИТВ-1-МЖ	Ручное	Ручное
ПМТ-3 (средний класс)	«Метолаб», г. Москва: МЕТОЛАБ 501 «Time Group», КНР: HV-1000 «LTF S.p.A / GALILEO», Италия: Isoscan OD / AC / AC Plus	Автоматическое	Ручное
ПМТ-3М (высокий класс)	«ЗИП», г. Иваново, «Точприбор Северо-Запад», г. С-Петербург: ТВМ-5215А, ТВМ-5215АС «Метротест», г. Нефтекамск: ИТВ-1-А, ИТВ-1-АМ «Time Group», КНР: HVS-1000 «LTF S.p.A / GALILEO», Италия: Isoscan CNO 3	Автоматическое	Автоматическое

Технические характеристики:

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИКРОТВЕРДОМЕРОВ ПМТ-3 и ПМТ-3М
Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса			Диапазоны измерений твердости, HV
HV 0,01; HV 0,025			от 50 до 350
HV 0,05			от 50 до 550
HV 0,1			от 50 до 850
HV 0,2; HV 0,3			от 50 до 1000
HV 0,5; HV 1			от 50 до 1500
Пределы допускаемых абсолютных погрешностей микротвердомеров
Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
	>50…≥200	>200…≥350		>350…≥550	>550…≥850	>850
	Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,01	20,0	35,0		–	–	–
HV0,025	20,0	35,0		–	–	–
HV0,05	20,0	35,0		65	–	–
HV0,1	15,0	35,0		60,0	100,0
HV0,2	15,0	30,0		60,0	100,0	110,0
HV0,3	15,0	25,0		45,0	90,0	110,0
HV0,5	10,0	20,0		35,0	70,0	120,0
HV1	8,0	15,0		25,0	50,0	75,0
Номинальные значения испытательных нагрузок, Н (кгс)			Относительная погрешность испытательных нагрузок, %
0,098 (0,010)			±1,5
0,245 (0,025)			±1,5
0,490 (0,050)			±1,5
0,981 (0,100)			±1,5
1,961 (0,200)			±1,0
2,942 (0,300)			±1,0
4,903 (0,500)			±1,0
9,807 (1,000)			±1,0
Диапазон измерений длины диагоналей отпечатков (d), мм			Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм
0,02≤d≤0,040			0,0004
0,040			0,01∙d

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИКРОТВЕРОМЕРОВ ПМТ-3 и ПМТ-3М
Наименование характеристики	Значение
Модель микротвердомера	ПМТ-3		ПМТ-3М
Тип привода турели (поворотной головки)	ручной		автоматический
Тип приложения, выдержки и снятия нагрузки	автоматический
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости	автоматический
Тип выбора прилагаемой нагрузки	механический
Тип подъёмного механизма координатного стола	механический
Скорость нагружения, мкм/с	50
Диапазон времени выдержки под нагрузкой, с	0-99
Алмазный индентор. тип	НПМ (базовая компл.), НПКМ (на заказ)
Диапазон увеличения оптической системы	от 100х до 400х
Окуляр с измерительной сеткой	10х
Объективы (встроенные)	10х (для наблюдения) и 40х (для измерений)
Минимальная единица измерения, мкм	0,01
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012)	HV, HK
Диапазон измерений твёрдости, HV	8…2900
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140	HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере	имеется
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти	60
Дисплей	8” сенсорный цветной
Интерфейс связи с ПК	RS232/USB
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями	-	имеется
Координатный стол с ручной регулировкой: · габариты, мм · перемещение по горизонтальным осям, мм	· 100100 · (Х)25(Y)25
Макс. высота образца, мм	100
Глубина зева/расстояния до стенки прибора от центра индентора, мм	130
Габаритные размеры, мм не более: · длина · ширина · высота	· 630 · 290 · 680
Масс, кг, не более	50	57
Электропитание: · напряжение питания, В · потребляемая мощность, Вт, не более	· 220 ±10 % · 400
Средний срок службы микротвердомеров, лет, не менее	10
Рабочие условия эксплуатации: · температура окружающего воздуха, °С · относительная влажность воздуха, % · атмосферное давление, кПа	· от 15 до 28 · до 80 · от 84 до 106,7

Комплект поставки ПМТ-3 и ПМТ-3М:

Комплектность микротвердомеров:

Наименование	Обозначение	Количество
Микротвердомер выбранной модели	ПМТ-3 / ПМТ-3М	1 шт.
Алмазный наконечник Виккерса		1 шт.
Алмазный наконечник Кнупа		по заказу
Паспорт	ПМ-ПС	1 экз.
Руководство по эксплуатации	ПМ-РЭ	1 экз.

Комплект аксессуаров:

№	Предмет	Кол-во
1	Ось для грузов	1 шт.
2	Грузы	6 шт.
3	Координатный предметный стол	1 шт.
7	Отвертка	1 шт.
8	Гаечный ключ	1 шт.
9	Регулирующий винт	4 шт.
10	Измерительный уровень	1 шт.
11	10-кратный микроокуляр	1 шт.
12	Комплект мер твёрдости по микро Виккерсу	1 шт.
13	Запасные предохранители (2А)	2 шт.
14	Шнур питания	1 шт.
15	Бумага для принтера	1 набор
16	Стилус	1 шт.
17	Пылезащитный мешок	1 шт.
18	Инструкция по эксплуатации	1 шт.
