Позиционирующая насадка U-459 к ультразвуковым твердомерам ТКМ-459

Позиционирующая насадка U-459 к ультразвуковым твердомерам ТКМ-459

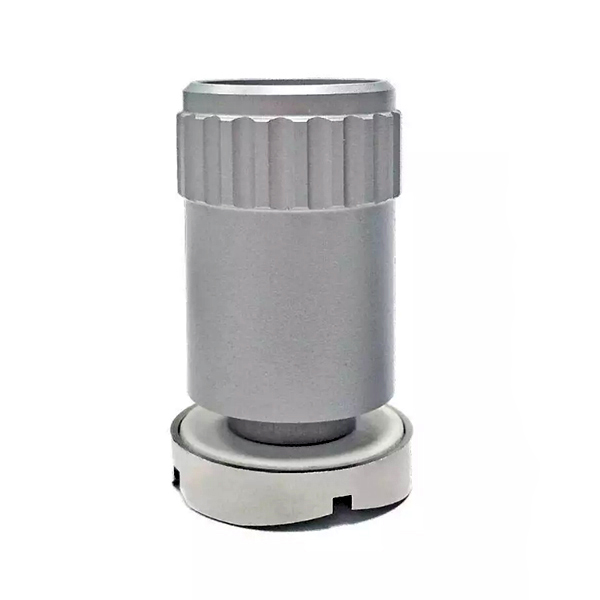

Позиционирующая насадка U-459 предназначена для надежной установки ультразвукового датчика при измерении твердости на плоских, цилиндрических и криволинейных поверхностях. Она обеспечивает строго перпендикулярное положение датчика относительно контролируемого изделия, что является одним из ключевых условий получения точных и воспроизводимых результатов измерений.

Насадка позволяет проводить контроль изделий с минимальным радиусом кривизны выпуклой поверхности от 4 мм.

Совместимость

Насадка U-459 совместима с ультразвуковыми датчиками:

• тип A;

• тип H;

• тип C.

Изделие входит в комплект поставки ультразвуковых твердомеров ТКМ-459С в комплектациях «Специальный», «Максимум+» и «Универсальный+», а также доступно для приобретения отдельно.

Особенности конструкции

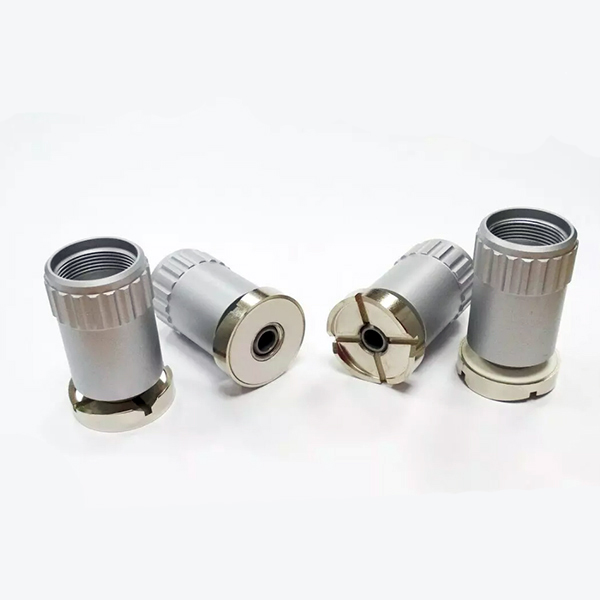

Конструкция насадки включает корпус с пружинным механизмом и двустороннюю опорную шайбу:

• гладкая сторона предназначена для устойчивого позиционирования датчика на плоских поверхностях;

• сторона с канавками обеспечивает надежную установку при работе с цилиндрическими и криволинейными поверхностями диаметром от 4 мм.

Основной материал корпуса — высокопрочный алюминиевый сплав, отличающийся небольшим весом, высокой твердостью, износостойкостью и устойчивостью к механическим нагрузкам.

Порядок установки:

1. Снимите защитную насадку (носик) с ультразвукового датчика типов A, H или C.

2. Навинтите насадку U-459 на резьбу датчика:

   • гладкой стороной — для измерений на плоских поверхностях;

   • стороной с канавками — для работы на цилиндрических и криволинейных поверхностях.

3. Установите датчик на контролируемый участок изделия.

4. Выполните измерение стандартным способом.

Отличительные особенности:

• Обеспечивает точное позиционирование ультразвукового датчика.

• Повышает точность и повторяемость результатов измерений.

• Подходит для работы на плоских, цилиндрических и криволинейных поверхностях.

• Позволяет контролировать изделия диаметром от 4 мм.

• Совместима с датчиками типов A, H и C.

• Прочная и легкая конструкция из алюминиевого сплава.

• Может поставляться как в составе комплекта твердомера, так и отдельно.
