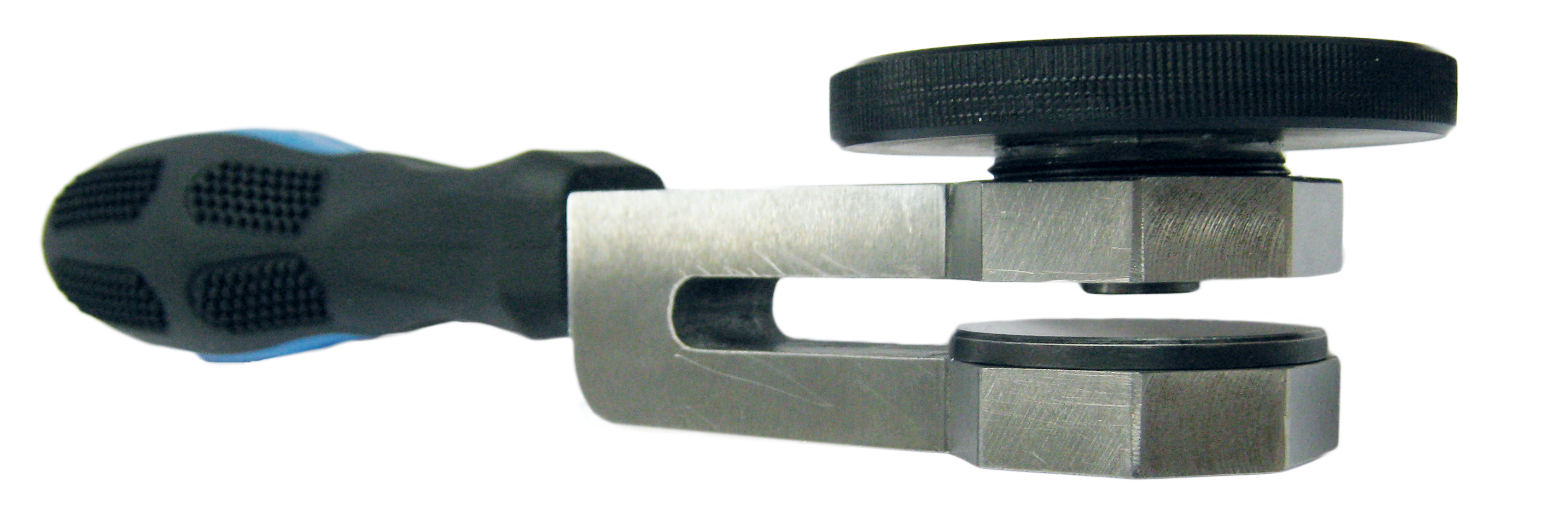

Константа СТ
|

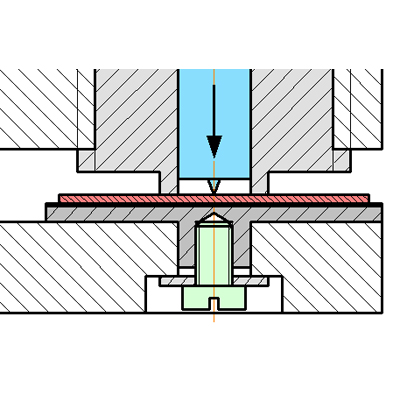

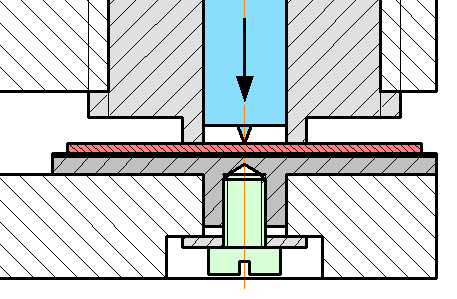

Малогабаритное приспособление предназначено для надежной фиксации к основанию тонких листов при проведении измерений твердости с помощью твердомера Константа ТУ в лабораторных и производственных условиях.
Применение:
Для проведения измерений твердости при помощи приспособления необходимо:
- отвинтить фиксатор и нанести на основание слой контактной смазки;
- расположить приспособление относительно листа так, чтобы отверстие фиксатора оказалось в заданной точке измерения;
- прижать лист к основанию вращением маховика фиксатора;

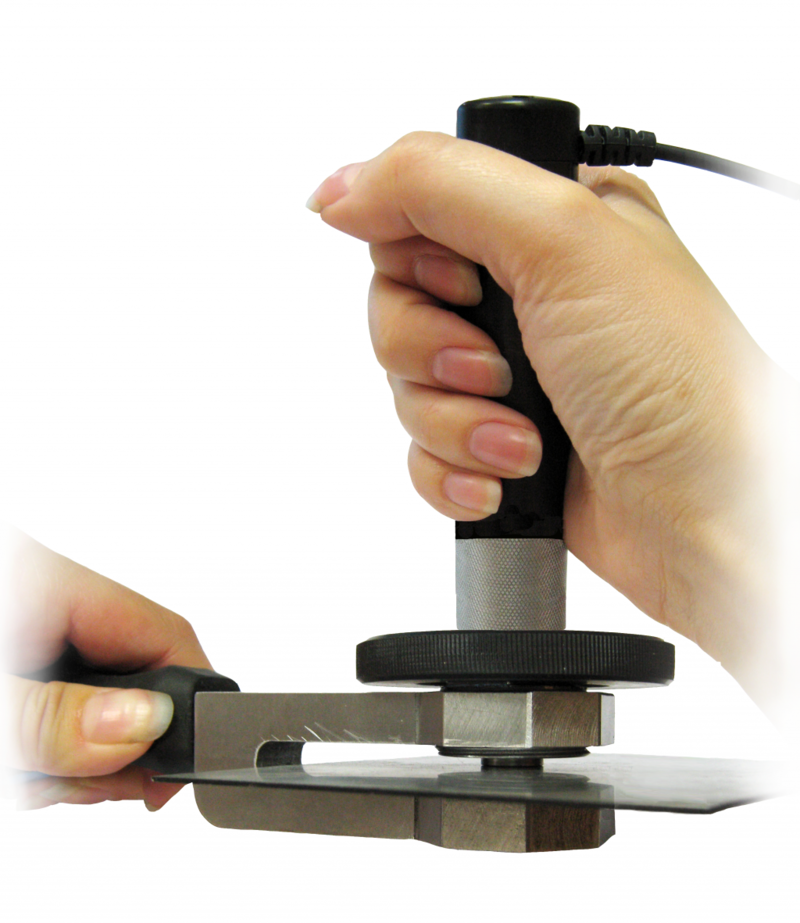

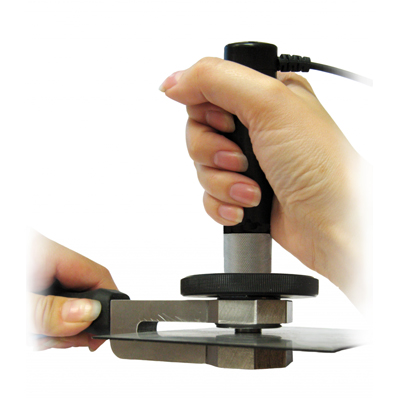

- через отверстие в фиксаторе произвести измере-ние твердости преобразователем УЗДТ.
Отличительные особенности:
- простота, надежность и мобильность;
- обеспечение возможности проведения измерений в любых пространственных положениях листов;
- долговечность конструкции, наличие сменных оснований;
- конструкция фиксатора исключает качание преобразователя при измерениях;
- эргономичная конструкция обеспечивает удобство при длительной работе и травмобезопасность.
Технические характеристики:
| Толщина листа, мм | 0,5... 5 |
| Минимальные размеры листа, мм | 14х14 |
| Расстояние от края листа до точки измерения, мм, не более | 50 |
| Габаритные размеры, мм, не более | 220х40х40 |
| Масса приспособления, г, не более | 463 |
