Внимание! Толщиномер УТ-301 в данном корпусе снят с производства.
Производитель толщиномеров: Россия
Гарантия на УТ-301: 36 месяцев

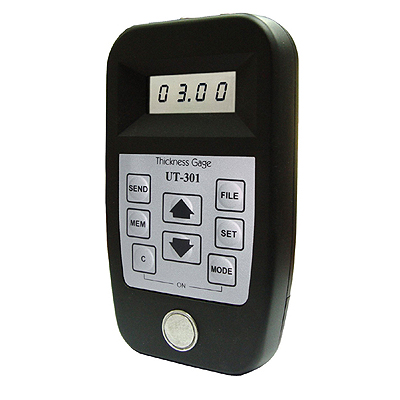

Назначение ультразвукового толщиномера УТ-301 (UT-301)
Толщиномер ультразвуковой УT-301 – это прибор для измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе.
Ультразвуковой толщиномер УТ301 (UT-301) является переносным ультразвуковым контактным толщиномером общего назначения для ручного контроля по ГОСТ 25863. Использует эхо-импульсный метод контроля при работе с преобразователями ультразвуковыми прямыми раздельно-совмещенными по ГОСТ 26266 (в дальнейшем преобразователи) на номинальные частоты 1,25; 2,5; 5 и 10 МГц. Толщиномер УТ-301 может применяться для измерения толщины стенки ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Ультразвуковой толщиномер УТ-301 применяют при измерении толщины изделий из материалов с затуханием ультразвуковых колебаний (УЗК) на частоте 2,5 МГц до 0,1 дБ/см и значениями скорости распространения продольных УЗК, лежащими в диапазоне от 100 до 9999 м/с.
Толщиномер ультразвуковой УТ-301 зарегистрирован в Государственном реестре средств измерений России.
Предельные значения параметров контролируемых объектов ультразвуковым толщиномером УТ-301 (UT-301):
- максимально допускаемое значение параметра шероховатости поверхности со стороны ввода УЗК Rz = 160 мкм;
- максимально допускаемое значение параметра шероховатости поверхности со стороны, противоположной стороне ввода УЗК, Rz = 320 мкм;
- минимальный радиус кривизны поверхности полого цилиндра не более 5 мм;
- минимальная толщина стенки полого цилиндра при минимальном радиусе кривизны не более 1,0 мм;
- максимальная непараллельность поверхностей на участке измерения базовой длиной 20 мм - не более 3 мм.
При известном значении толщины изделий, имеющих толщину от 20 до 300 мм, ультразвуковой толщиномер УТ-301 можно использовать для измерения скорости распространения продольных УЗК в диапазоне от 100 до 9999 м/с.
Толщиномер УТ-301(UT-301) можно эксплуатировать при температуре окружающего воздуха от минус 10 до +50 °С, верхнем значении относительной влажности 95 % при +35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997).
Технические характеристики ультразвукового толщиномера УТ-301 (UT-301):
Диапазоны измерения толщины толщиномером УТ301 (UT-301)
Тип преобразователя |
Код преобразователя |
Диапазон, мм |
П112-10-6/2-А |
10 - A |
0,5 – 20 |
П112-10-4х4-Б |
10 – Б |
0,5 – 100 |
П112-5-12/2-Б |
5.0 – Б |
1,0 – 300 |
П112-2,5-12/2-Б |
2.5 - Б |
2,0 – 300 |
П112-1,25-20/2-А |
1.25 - A |
4,0 – 300 |
Пределы допускаемой основной погрешности измерений толщины, dн:
- ± 0,1 мм в диапазоне от 0,5 до 300 мм при установленной дискретности измерений 0,1 мм;- ± (0,05 + 0,001•dx), мм в диапазоне от 0,5 до 50 мм при установленной дискретности измерений 0,01 мм и работе с преобразователями П112-10-4х4-Б, П112-10-6/2-А, где dx – толщина измеряемого образца, мм;
- ± 0,1 мм в диапазоне от 50 до 99,9 мм при установленной дискретности измерений 0,01 мм;- ± 0,3 мм при работе с преобразователем П112-1,25-20/2-А.
Пределы допускаемой основной погрешности измерения скорости распространения УЗК, dv, м/с: ± (0,1/ dx + 0,005)•Сх, где Сх – измеренное значение скорости в образце, м/с;dx – толщина образца, в котором измеряется скорость распространения УЗК, мм.
Пределы допускаемой дополнительной погрешности толщиномера при измерениях, вызванной изменением температуры окружающей среды, на каждые 10 °C от границ температурного диапазона +(20 ± 5) °С в интервале температур от минус 10 до +50 °С, % от пределов основной погрешности: ± 20.
Электрическое питание толщиномера осуществляется от одной батареи типа 6F22 (типа «Крона») напряжением 9 В. Минимальное значение напряжения питания, при котором происходит включение сигнализации разряда батарей и автоматическое отключение от источника питания - (5,5 ± 0,2) В.
Время отключения электрической схемы от источника питания после последнего измерения или нажатия клавиши - (3 ± 0,2) мин.
Время непрерывной работы от батареи в режиме измерений с дискретностью 0,1 мм - не менее 200 ч.

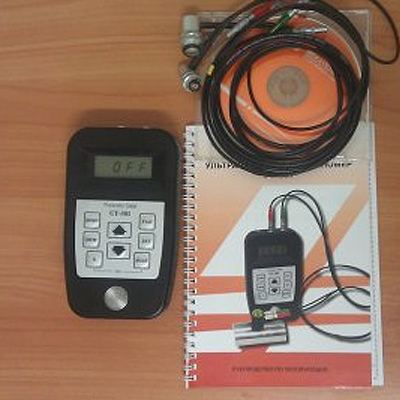

Комплект поставки ультразвукового толщиномера УТ-301 (UT-301) входят:
|
Наименование и условное обозначение |
Кол-во |
1 |
Блок электронный УT-301 |
1 шт. |
2 |
Преобразователь ультразвуковой П112-10-4х4-Б ("10Б") |
1 шт. |
3 |
Преобразователь ультразвуковой П112-10-6/2-А ("10А") |
1 шт. |
4 |
Преобразователь ультразвуковой П112-5-12/2-Б ("5Б12/2") |
1 шт. |
5 |
Кабель подключения преобразователя к толщиномеру УТ301 |
3 шт. |
6 |
Кабель подключения к ЭВМ |
1 шт. |
7 |
Программное обеспечение для вывода информации на ЭВМ |
1 диск |
8 |
Батарея 6F22 |
1 шт. |
9 |
Сумка-чехол |
1 шт. |
10 |
Отвертка |
1 шт. |
11 |
Руководство по эксплуатации с указаниями по поверке |
1 экз. |
