Тип оборудования: Толщиномер
Производитель: Россия
Серия: УТ

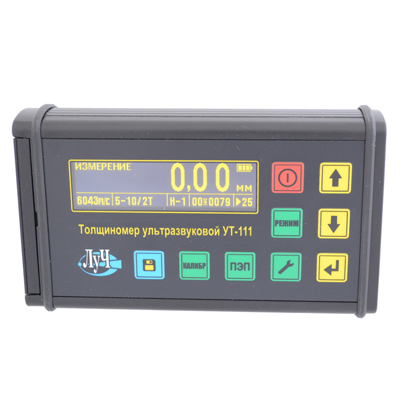

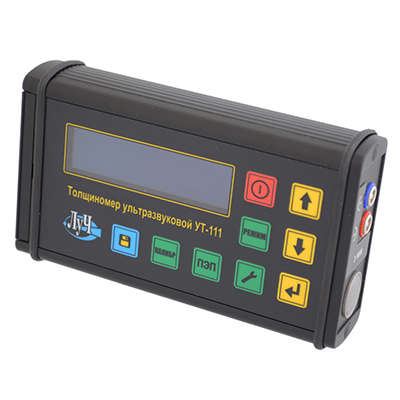

Модель: УТ-111

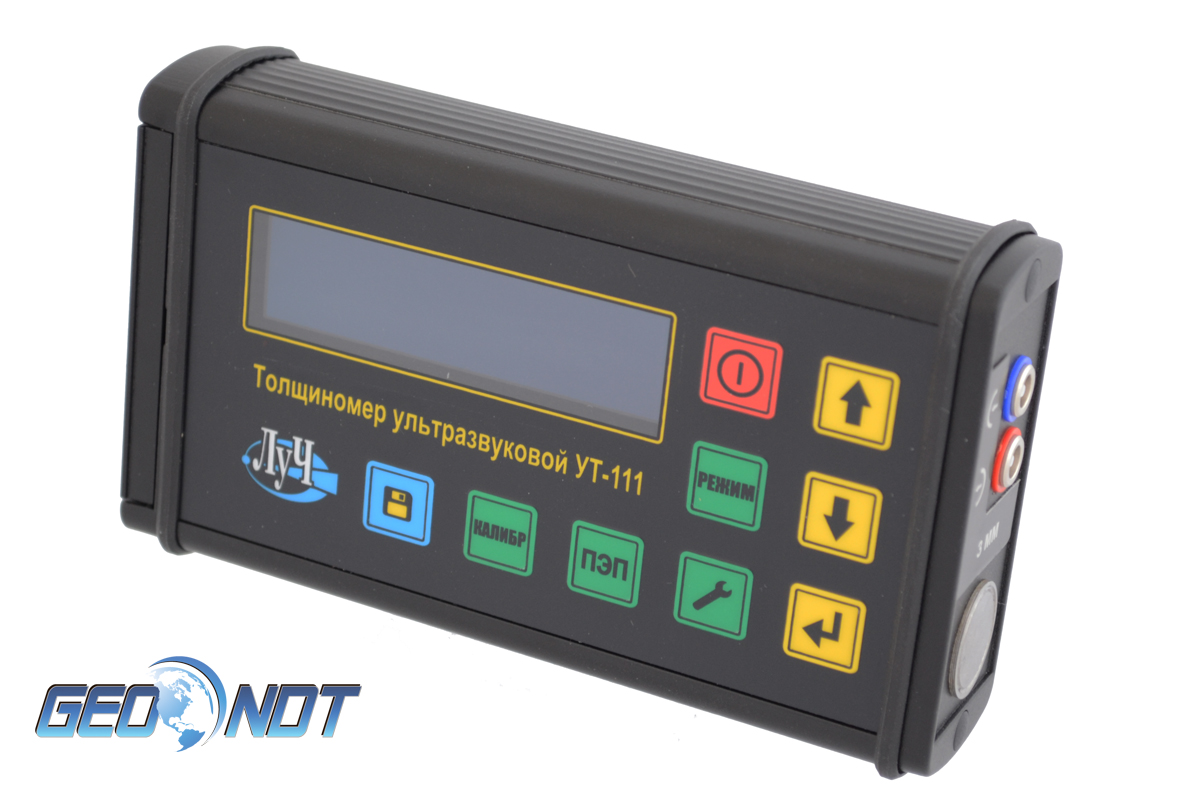

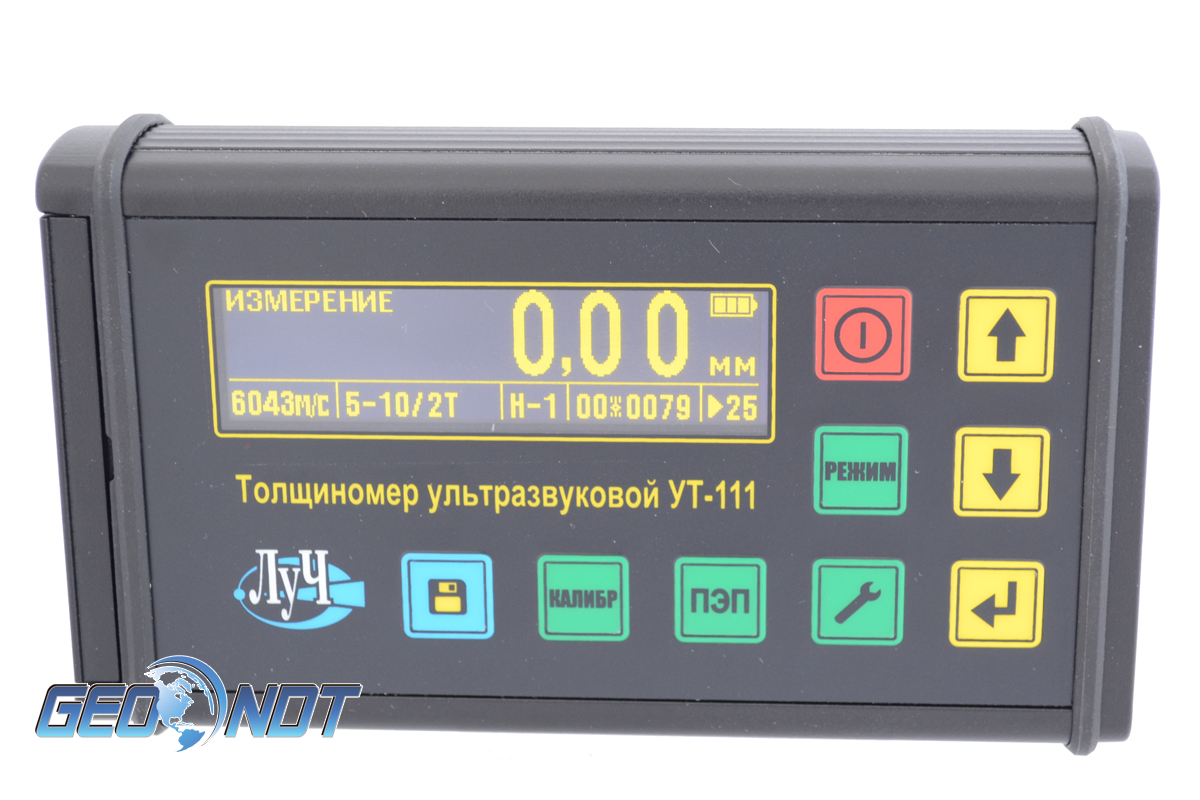

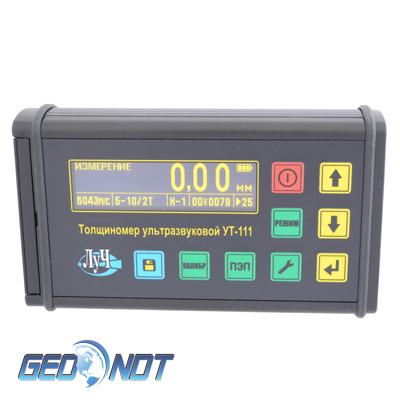

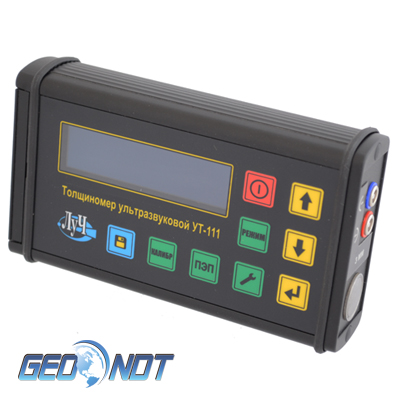

Описание: Толщиномер ультразвуковой
Сертификаты на ультразвуковой толщиномер УТ-111:
- Сертификат Реестра средств измерений ГОССТАНДАРТа РФ
Назначение толщиномера УТ-111:
Ультразвуковой прибор УТ-111 соответсвует ГОСТ 28702-90 и используется для котроля толщины плоских или цилиндрических изделий, выполненных из различных металлов и неметаллов. С помощью данного толщиномера можно с высокой точностью контролировать толщину сплавов,керамики, льда, стекла, полимерных и композиционных материалов у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.
Толщиномер УТ-111 может эффективно применяться для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию в следующих условиях:
5 режимов измерений:
Помимо этого, если данный прибор оборудовать соответсвующими преобразователями, он сможет может контролировать остаточную толщину изделий и металлоконструкций под водой, таких как обшивка судов, стальные элементы гидротехнических сооружений, трубопроводы и т.д.
Отличительные особенности толщиномера УТ-111:
Технические характеристики ультразвукового толщиномера УТ-111:
Параметр | Значение | |
диапазон измерения (по стали) | от 0,6 до 500 мм | |
рабочие частоты преобразователя | 1,25; 2,5; 5,0; 10,0 МГц | |
дискретность измерения | 0,01 или 0,1 | |
диапазоны установки скорости ультразвука | от 100 до 9999 м/с | |
дискретность установки скорости ультразвука | 1 м/с | |
память | 20000 измерений | |
электрическое питание: | сеть переменного тока | 220 В 50 Гц |
аккумуляторное | 4,2 В | |
время непрерывной работы | не менее 12 ч | |
диапазон рабочих температур | от -10 до +50 °С | |
степень защиты корпуса | IP 65 | |
габаритные размеры | не более 150 х 90 х 40 мм | |
масса электронного блока | не более 0,5 кг |

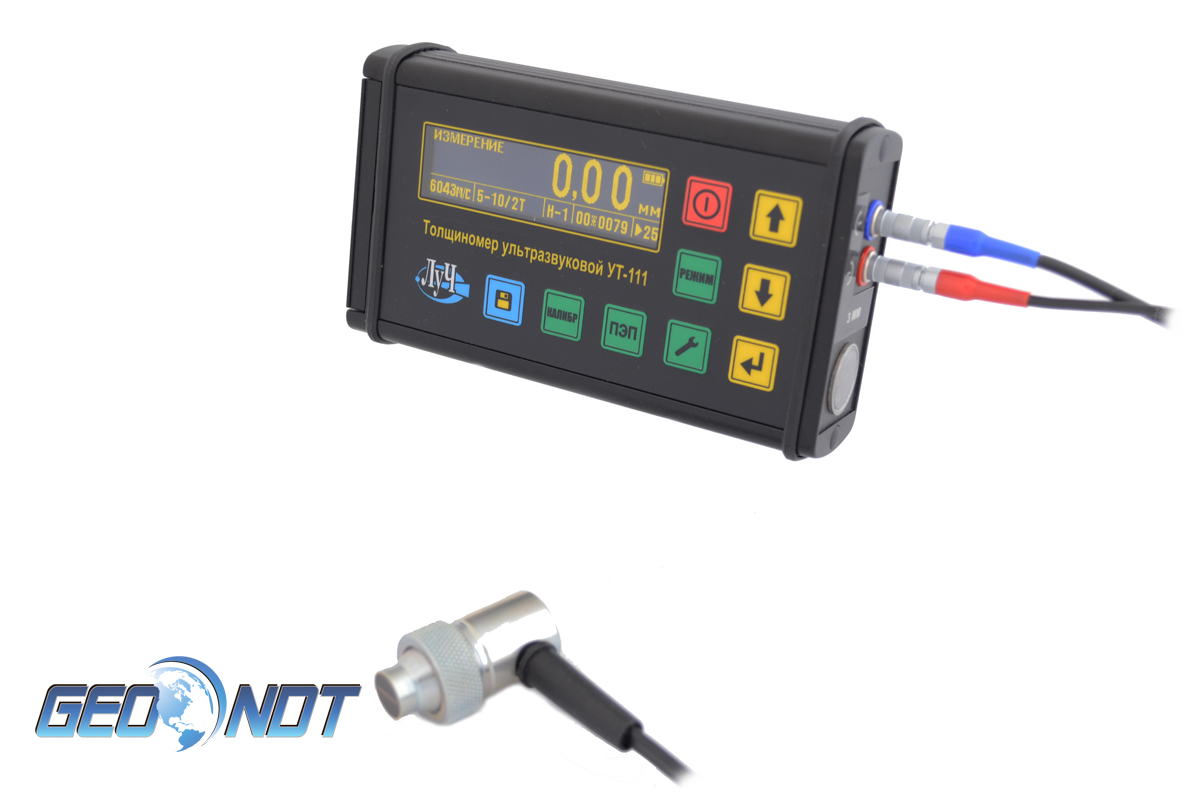

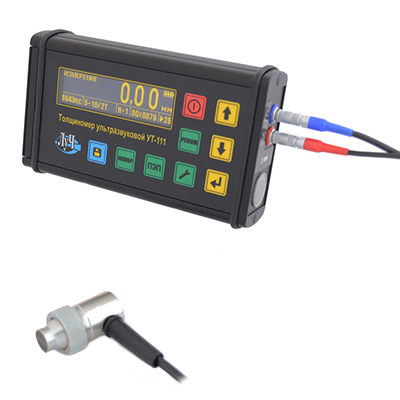

Комплект поставки толщиномера УТ-111:
Толщиномер ультразвуковой УТ-111 (электронный блок) | 1 шт. |
УЗ ПЭП | 1 шт.* |
Кабель соединительный (УЗ ПЭП – электронный блок) | 1 шт.** |
Кабель соединительный (электронный блок - компьютер) | 1 шт. |
Блок аккумуляторный (встроенный) | 1 шт. |
Сетевой блок питания (зарядное устройство) | 1 шт. |
Программное обеспечение | 1 компл. |
Тест-образец 3 мм (встроенный) | 1 шт.*** |
Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ | 1 экз. |
Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС | 1 экз. |
Чехол для электронного блока | 1 шт.**** |
Сумка для переноски | 1 шт.**** |
Транспортная тара | 1 шт. |
* - толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** - при поставке УЗ ПЭП типа П112 кабель конструктивно может входить в состав ПЭП. При поставке УЗ ПЭП для подводных работ типа П112-5,0-10/2-100ПР длина кабеля оговаривается при оформлении заказа.
*** - толщина тест-образцов, поставляемых с различными типами УЗ ПЭП указана в таблице 3.2.
****- поставка оговаривается дополнительно при оформлении заказа.

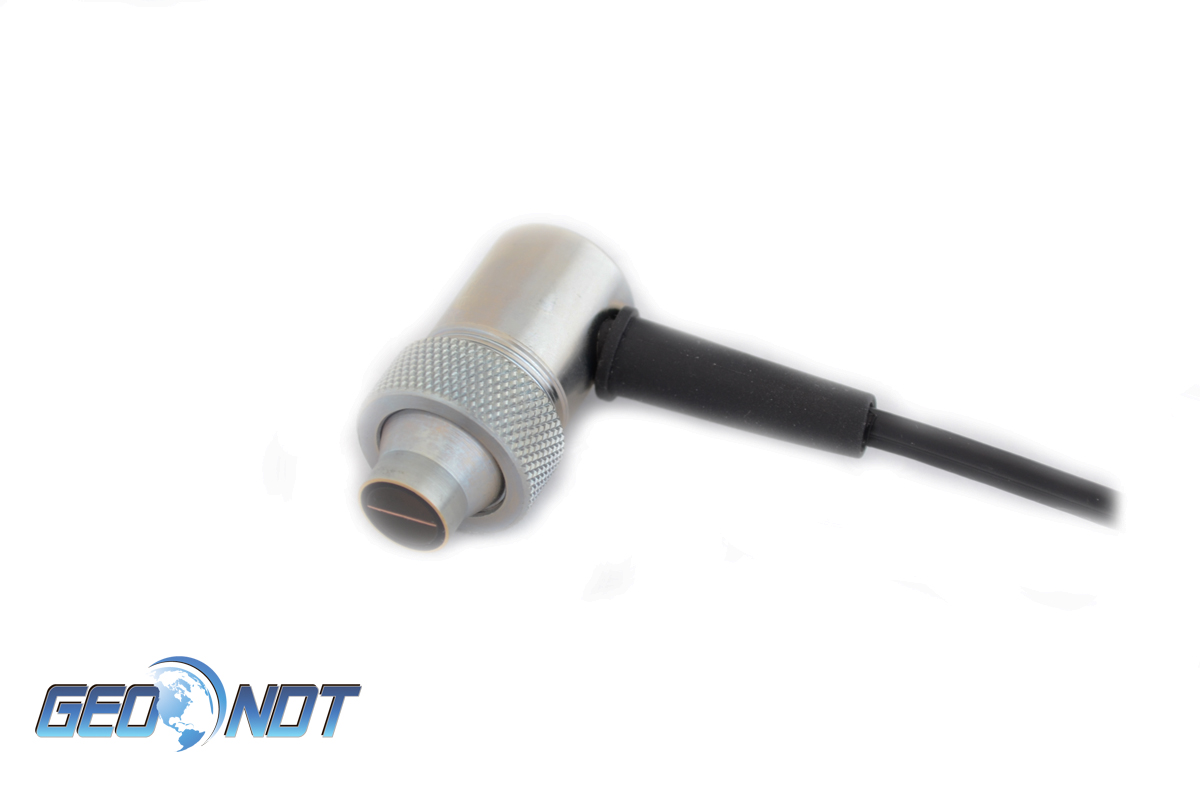

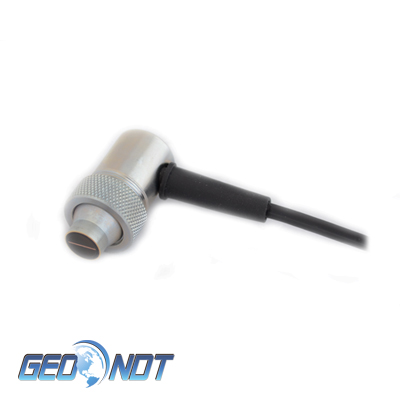

Ультразвуковые преобразователи для толщиномера УТ-111:
Условное обозначение УЗ ПЭП |
Поставляемый тест-образец |
П112-10,0-6/2-Т-003 |
Тест-образец 3 мм (встроенный) |
П112-5,0- 10/2-Т-003 |
Тест-образец 3 мм (встроенный) |
П112-2,5-12/2-Т-003 |
Тест-образец 3 мм (встроенный) |
П112-2,5Т-12/2-Б до 300 °С |
Тест-образец 3 мм (встроенный) |
П112-5,0Т-12/2-Б до 300 °С |
Тест-образец 3 мм (встроенный) |
П112-5,0-10/2-Т-100ПР |
Тест-образец 3 мм (встроенный) |
П112-2,5-12/2-А |
Тест-образец 3 мм (встроенный) |
П112-1,25-20/2-А |
Тест-образец 5 мм |
П111-1,25-К20 |
Тест-образец 20 мм |
П111-1,25-П20 |
Тест-образец 20 мм |
К толщиномеру УТ-111 Вы также можете приобрести дополнительно следующие аксессуары:

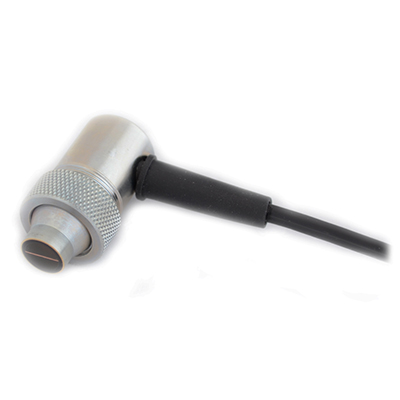

- УЗ преобразователь типа П112 (5 или 10 МГц)
