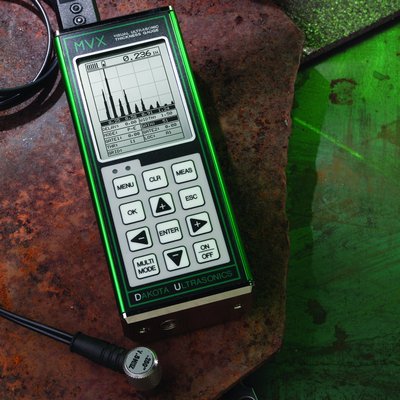

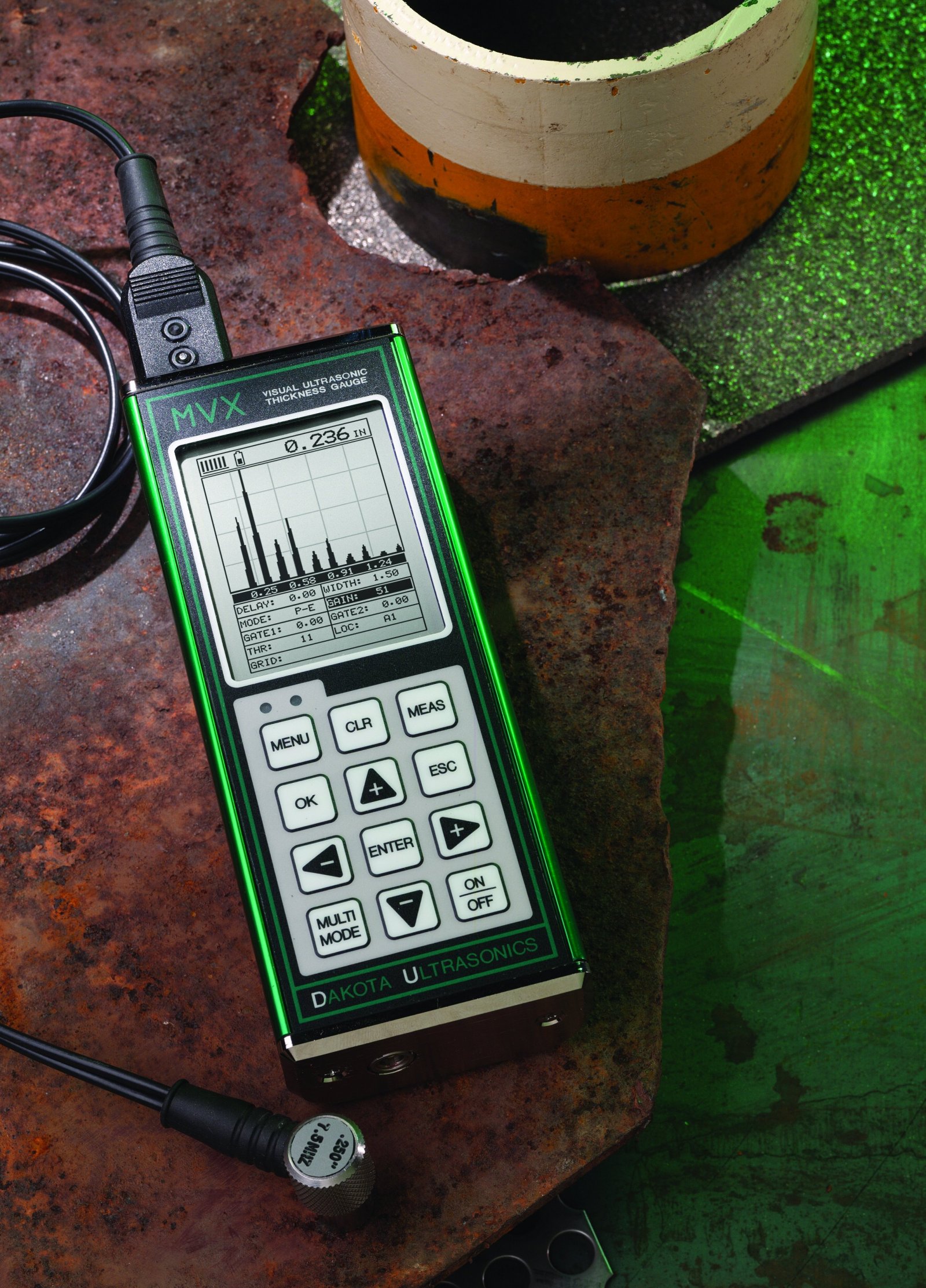

Ультразвуковой толщиномер с A/B сканом MVX

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР С А/В СКАНОМ MVX (DAKOTA ULTRASONICS)

Описание толщиномера:

• Ультразвуковой толщиномер с A/Bсканом MVX - прибор с возможностями дефектоскопа.
• небольшие размеры и вес, большое разрешение дисплея;
• регулируемый генератор прямоугольных импульсов для обеспечения высокой разрешающей и проникающей способности УЗК импульса;
• экран с люминисцентной подсветкой, прямым и инвертированием изображением;
• высокоскоростное сканирование;
• передача данных по измерениям на ПЭВМ;
• четыре режима отображения результата на экране;
• встроенная память на 12 000 измерений, 64 настройки, таблица фабричных предустановок для преобразователей Dakota Ultrasonics;

НОВОЕ: базовая дефектоскопическая функция - обнаружение дефекта и вычисление расстояния от преобразователя к дефекту/отражателю с помощью совмещённого наклонного преобразователя.

Технические характеристики ультразвуковой толщиномера с A/Bсканом MVX:

• методы измерений и их диапазоны:
  - импульс-эхо: 0.63-254 мм;
  - эхо-эхо (через покрытие): 2.54-102 мм;
• разрешение: 0.01 мм;
• диапазон скорости распространения УЗК: 1250-9999 м/с;
• диапазон частот преобразователя: 1-10 МГц;
• регулировка усилителя до 40 дБ, с шагом 1 дБ;
• регулировка уровня чувствительности до 75% от вертикальной развёртки экрана;
• два зависимых по уровню строба;
• коррекция нуля преобразователя (компенсация износа преобразователя);
• калибровка:
  - по одной точке;
  - по двум точкам;
  - выбор скорости УЗК из предустановленых;
  - непосредственный ввод известной скорости УЗК;
• преобразователи:
  - раздельно-совмещённые (толщинометрия);
  - совмещённые (базовая дефектоскопия);
• частота обновления результата:
  - сканирование: 32 Гц (результатом является минимальная толщина на просканированом участке);
  - одиночное измерение: 4 Гц;
• режим сигнализации: устанавливаются верхний и нижний браковочные уровни, при выходе толщины за эти пределы срабатывает сигнализация (световая и звуковая);
• 4 вида отображения данных:
  - А-скан в виде осцилограмы;

  - А-скан в виде полуволны (положительная/отрицательная);

  - В-скан - профиль поверхности (невидимой);

  - цифровой (стандартный вид для толщиномера);

• графический ч/б экран:
  - разрешение: 240х160 точек;
  - люминисцентная подсветка с низким энергопотреблением;
  - нормальное/инвертированое изображение;
  - регулируемый контраст;
• последовательный интерфейс RS-232 и программное обеспечение под Windows (TM):
  - приём/передача данных;
  - формирование отчётов в виде таблиц для MS Office Exel;
• память 16 Мб (энергонезависима), позволяет сохранять:
  - 12 000 результатов;
  - 64 настройки;
  - характеристики преобразователей производства Dakota Ultrasonics;
• 2 x Lemo00 разъём для преобразователей;
• диапазон рабочих температуры: -10 - +60° С;
• ударопрочный пылезащищённый корпус с плёночной клавиатурой:
  - цельный алюминиевый корпус (толщина порядка 1-1.5 мм) с крышками на торцах из нержавеющей стали (толщина 5 мм);
  - плёночная клавиатура на текстолитовой основе, наклеена на внешнюю стенку корпуса (уменьшен до минимума риск "проваливания" клавиатуры);
  - внешнее защитное стекло на расстоянии порядка 2 мм от ЖК экрана (уменьшен риск повреждения активной части экрана);
• габариты: 64х165х32 мм;
• вес вместе элементами питания: 380 г;
• питание:
  - две 1.5 В щелочные батарейки на 150 ч работы;
  - две 1.2 В NiCad батарейки на 100 ч работы;
  - индикатор уровеня заряда батарей;
  - автоотключение после 3 мин. отсутствия аккустического контакта преобразователя или нажатий на клавиши;
• 2 года гарантии от производителя.

Комплект поставки толщиномера DAKOTA MVX

• электронный блок прибора;
• раздельносовмещённый преобразователь;
• программное обеспечение под Windows (TM);
• кабель RS-232;
• контактная жидкость;
• руководство по эксплуатации (на русском и английском языках);
• сертификат соответствия от производителя;
• аттестация в органах Госстандарта;
• транспортировочный чемодан;
• защитный чехол (опционально)
