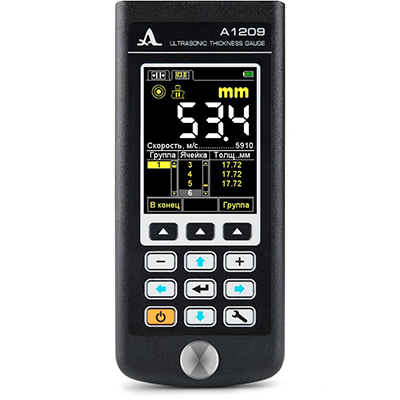

Ультразвуковой толщиномер А1209

  • Ультразвуковой толщиномер А1209

    /images/all/3/144/big/img_5.jpg

    jijijij

    Ультразвуковой толщиномер А1209

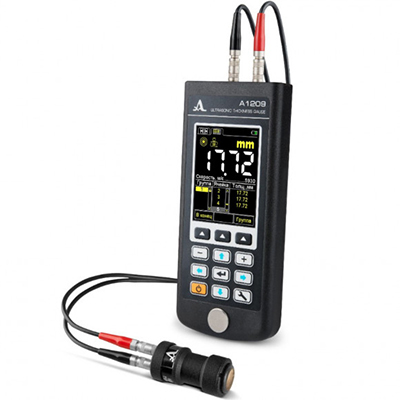

  • толщиномер А1209

    /images/all/3/144/big/img_14.jpg

    толщиномер А1209

    толщиномер А1209
  • Пример использования толщиномера А1209

    /images/all/3/144/big/img_18.jpg

    1

    Пример использования толщиномера А1209

ЦЕНА С НДС: 161 500 руб.


В КОРЗИНУ


Артикул: 1011

Назначение ультразвукового толщиномера А1209:



Ультразвуковой толщиномер А1209 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.



  • Диапазон измерения толщины по стали составляет 0,7-300 мм, что является достаточным для большинства задач толщинометрии металла.
  • Измерение толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из черных и цветных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 10 мм.
  • Выявление язв коррозии площадью от 4 мм2 на внутренних поверхностях труб с толщиной стенок более 2 мм.



Толщиномер А1209 обладает следующими отличительными особенностями:



  • Запатентованная система автоматической адаптации к кривизне и шероховатости поверхности изделий (динамический порог), что позволяет производить измерение как толщины стенок корродированных труб малого диаметра, так и плоских изделий с гладкими поверхностями преобразователем без дополнительных подстроек, что значительно облегчает и ускоряет процесс контроля.
  • Большой, информативный, контрастный TFT дисплей обеспечивает комфортную работу даже на ярком солнце.
  • Возможность работы с линейкой ультразвуковых раздельно-совмещенных преобразователей от 2,5 до 10 МГц, а также с высокотемпературным датчиком (-20 °С до +200 °С).
  • Функция автоматической адаптации к ультразвуковым преобразователям.
  • Надежный корпус из легкого ударопрочного пластика.
  • Трехуровневая индикация качества акустического контакта.
  • Изменяющаяся дискретность 0,1 или 0,01 мм позволяют оператору получать результаты с максимальной точностью.
  • Новая функция задания границ диапазона измерения за счет встроенного СТРОБА.
  • Калибровка (определение скорости распространения ультразвука) по заведомо известной толщине образца позволит оператору оперативно настроить прибор прямо на объекте.
  • Энергонезависимая память на 50000 измерений. При этом память прибора можно делить на группы, что позволяет дополнительно систематизировать данные при контроле.
  • Передача информации на ПК через высокоскоростной USB кабель, программное обеспечение, входящее в комплект поставки обеспечит дальнейшую обработку, распечатывание отчетов и архивирование данных.
  • Встроенный LiIon аккумулятор обеспечивает больше часов работы толщиномера, а также позволяет работать и заряжать прибор от сети и непосредственно от Вашего персонального компьютера по кабелю USB, что является большим преимуществом при отсутствии доступа к сети электропитания.
  • Возможность доработки до версии А1209 Плюс, что еще существеннее увеличит возможности прибора, позволив работать и с линейкой совмещенных преобразователей.



Дополнительные возможности ультразвукового толщиномера А1209:



  • запись показаний с возможностью просмотра и коррекции
  • звуковая индикация приема эхо-сигналов
  • вибрационная индикация
  • трехуровневая индикация качества акустического контакта
  • индикация толщины с дискретностью 0,1 или 0,01 мм
  • индикация состояния батареи питания
  • автоматическое выключение питания
  • возможность задания границ строба



Режимы работы толщиномера А1209:



Режим СТРОБ

Предназначен для ограничения зоны контроля, например при контроле листового проката, когда нужно определить отклонение толщины метала от допуска. Удобство работы обеспечивают вспомогательные инструменты, такие как вибрация, звуковая индикация – при выходе результата измерения за границы допуска; графическое представление шкалы глубиномера – для наглядного представления. В режиме меню можно задавать срабатывание звуковой и вибрационной индикации как снаружи, так и внутри строба.



Режим ПАМЯТЬ

Предназначен для оперативного определения толщины изделия с дальнейшей записью результатов в энергонезависимую память прибора, рассчитанную на запись и хранение до 50 000 результатов измерений. Использование режима позволяет разграничивать полученные результаты по группам, что удобно при переходе с одного объекта контроля на другой. Запись и оперативный просмотр сохраненных результатов организован логично и наглядно, оператор имеет возможность видеть на экране и номер ячейки, куда будет записан следующий результат измерения, и несколько предыдущих записанных значений. Любой из ранее записанных результатов может быть скорректирован (перезаписан) в случае необходимости уточнения результатов контроля.



Технические характеристики толщиномера ультразвукового А1209:



Толщиномер А1209 рассчитан на использование раздельно-совмещённых ультразвуковых преобразователей с рабочими частотами от 2,5 до 10 МГц. В базовый комплект входит преобразователь на 5 МГц.



Параметр

Значение

Диапазоны измеряемых толщин (по стали):



- с пpеобpазователем на D1771 4.0D12 4 МГц

от 0,7 до 300 мм

Дискретность измерения толщины

0,1/0,01

Диапазон настроек скорости yльтpазвyка

от 1000 до 9999 м/с

Тип дисплея

жидкокристаллический

Питание

LiIon аккумуляторная батарея

Время непрерывной работы

10 ч

Диаметр рабочей поверхности D1771 4.0D12:

12 мм

Диапазон рабочих температур

от -20°С до +50°С

Габаритные размеры электронного блока

157 х 70 х 23 мм

Масса электронного блока

250 г



Базовый комплект поставки прибора:



A1209 - электронный блок ультразвукового толщиномера

Кабель LEMO-LEMO двойной 1,2 м

Преобразователь D1771 4.0D12 (П112-4,0-12/2-LL017) для А1209

Адаптер 220 В-USB

Кабель USB A-Mini B (5Р)

Компакт диск с документацией и программой для переноса данных из А1209, УК1401М в ПК

Сумка для толщиномера
