Тип оборудования: Толщиномер
Производитель толщиномеров: Olympus NDT (Panametrics), США
Серия: MG
Модель: MG 2
Описание: прибор для измерения толщины металла и других однородных материалов
Сертификаты на ультразвуковой толщиномер MG2:
- Сертификат Госстандарта Российской Федерации. Толщиномер MG2 внесен в Государственный реестр средств измерений РФ.
Гарантия на ультразвуковой толщиномер MG 2: 1 год.
Серия портативных ультразвуковых толщиномеров MG2 была специально разработана для проведения измерений остаточной толщины корродированных стенок труб, резервуаров, и других металлических объектов. Легкий вес и эргономический корпус, призванный обеспечить удобную продолжительную работу, делают этот прибор максимально удобным для регулярного использования.

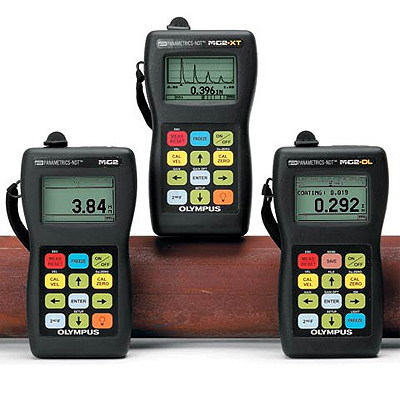

Ультразвуковой толщиномер MG2 представлен 3-мя моделями:
Особенности моделей ультразвукового толщиномера MG2:
Функции ультразвукового толщиномера MG2
|

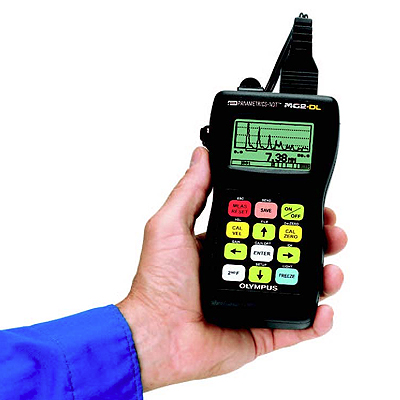

Толщиномер MG2-DL |

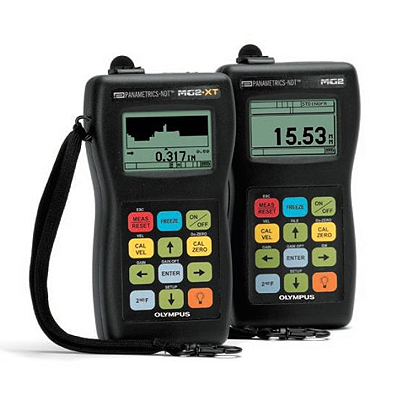

Толщиномер MG2-XT |
Толщиномер MG2 |
Диапазон измерения толщины 0,50 - 635,0 мм (по стали) |
+ |
+ |
+ |
Разрешающая способность отображения толщины до 0,01 мм |
+ |
+ |
+ |
Автоматическое распознавание преобразователя |
+ |
+ |
+ |
Измерения толщины при высокой температуре объекта контроля |
+ |
+ |
+ |
Ускоренное измерение (20 изм/сек) |
+ |
+ |
+ |
Режим измерения мин/макс толщины |
+ |
+ |
+ |
Режим фиксации изображения |
+ |
+ |
+ |
Режим компенсации нуля |
+ |
+ |
+ |
Задержка/удаление данных на экране |
+ |
+ |
+ |
Переключение единиц измерения дюймы/миллиметры |
+ |
+ |
+ |
Установка усиления |
+ |
+ |
- |
Автоматическая регулировка усиления |
+ |
+ |
- |
Дифференциальный режим |
+ |
+ |
- |
Пороговая сигнализация |
+ |
+ |
- |
Измерение толщины металла через покрытие |
+ |
+ |
- |
Измерения толщины в режиме "эхо-эхо" |
+ |
+ |
- |
Встроенный регистратор данных |
+ |
- |
- |
Преобразователи (датчики) для толщиномера MG2 с функцией автоматического распознавания
ПЭП |
МГц |
Кабель |
Разъем |
Размер пьезоэлемента |
Диапазон толщины (по стали)* |
Температурный диапазон** |
Датчик D790 |
5,0 |
Неразъемн. |
Прямой |
11,0 мм |
1 - 500 |
-20 - 500°С |
Датчик D790-SM |
LCMD-316-5B+ |
Прямой |
||||
Датчик D790-RL |
LCMD-316-5G+ |
90° |
||||
Датчик D790-SL |
LCMD-316-5H+ |
Прямой |
||||
Датчик D791 |
Неразъемн. |
90° |
||||
Датчик D791-RM |
LCMD-316-5С |
90° |
-20 - 400°С |
|||
Датчик D792 |
10,0 |
Неразъемн. |
Прямой |
7,2 мм |
0,5 - 25 |
0 - 50°С |
Датчик D793 |
Неразъемн. |
90° |
||||
Датчик D794 |
5,0 |
Неразъемн. |
Прямой |
0,75 - 50 |
||
Датчик D795 |
Неразъемн. |
90° |
||||
Датчик D797 |
2,0 |
Неразъемн. |
90° |
22,9 мм |
3,8 - 635,00 |
-20 - 400°С |
Датчик D797-SM |
LCMD-316-5D |
Прямой |
||||
Датчик D7226 |
7,5 |
Неразъемн. |
90° |
8,9 мм |
0,71 - 100 |
-20 - 150°С |
Датчик D798-LF |
Неразъемн. |
90° |
||||
Датчик D798 |
Неразъемн. |
Прямой |
7,2 мм |
1 - 500 |
||
Датчик D798-SM |
LCMD-316-5J |
90° |
||||
Датчик D799 |
5,0 |
Неразъемн. |
90° |
11,0 мм |
||
Датчик D7906-SM++ |
LCMD-316-5L |
Прямой |
0 - 50°С |
|||
Датчик D7908++ |
7,5 |
Неразъемн. |
90° |
7,2 мм |
0,71 - 100 |
|
Датчик MTD705 |
5,0 |
LCLPD-78-5 |
90° |
5,1 мм |
1 - 19 |
* зависит от материала, типа преобразователя, состояния поверхности и температуры,
** максимальная температура только для кратковременного контакта преобразователя с поверхностью объекта контроля,
+ кабель может быть выполнен в оплетке из нержавеющей стали,
++ преобразователи, используемые только для измерения через покрытие.
Технические характеристики ультразвукового толщиномера MG2
Диапазон скорости ультразвука |
762 - 13 999 мм/мксек |
Разрешающая способность |
0,1 или 0,01 |
Полоса пропускания приемника |
1-18МГц (-3 дБ) |
Максимальное кол-во сохраняемых значений |
Свыше 5000 значений толщины |
Рабочая температура окружающего воздуха |
- 10 - 50°С |
Питание |
3 батарейки АА |
Время непрерывной работы (без подсветки) |
150 ч |
Размеры |
84х125,4х39,6мм |
Вес |
0,34 кг |
