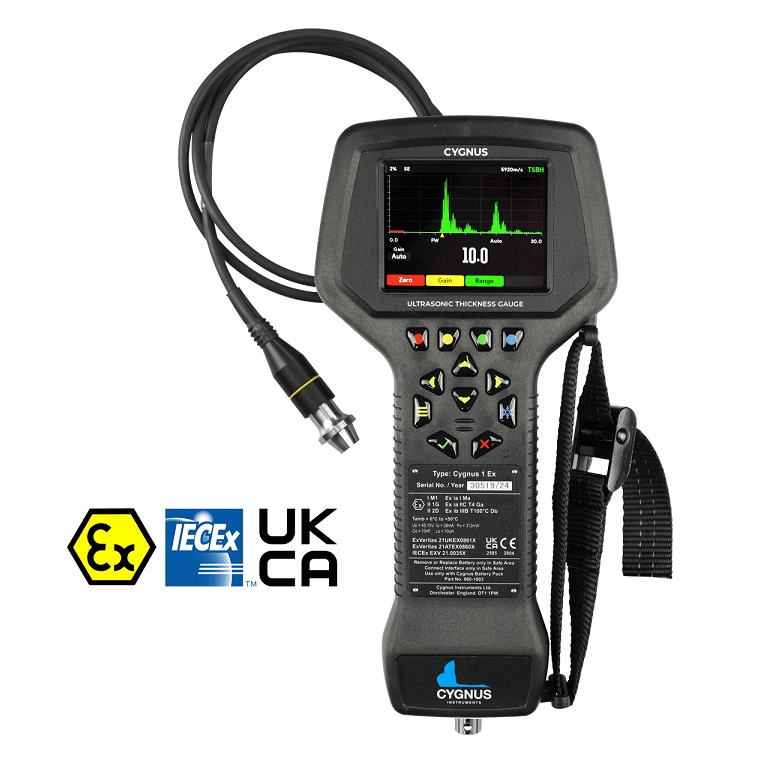

Взрывозащищенный ультразвуковой толщиномер Cygnus 1 Ex
|
Взрывозащищенный ультразвуковой толщиномер Cygnus 1 Ex
Ультразвуковой толщиномер Cygnus 1 Ex предназначен для точного и надёжного измерения толщины металла в потенциально взрывоопасных средах. Прибор сертифицирован для работы во всех зонах опасных газов 0, 1 и 2, в угольных шахтах, а также в зонах присутствия горючей пыли 21 и 22.
Прочный и компактный корпус позволяет использовать толщиномер в сложных промышленных условиях. Прибор подходит для контроля толщины металла на объектах нефтегазовой и химической промышленности, нефтеперерабатывающих предприятиях, трубопроводах, резервуарах, автоцистернах и танкерах, а также в шахтах и на других объектах с потенциально взрывоопасной атмосферой.
Благодаря взрывозащищённому исполнению Cygnus 1 Ex также может применяться на предприятиях, где существует риск образования горючей пыли, включая производства пищевой, деревообрабатывающей и других отраслей.
Отличительные особенности:
- Сертификация ATEX, IECEx и UKEX для эксплуатации в зонах опасных газов 0, 1 и 2, угольных шахтах и зонах с горючей пылью 21 и 22.
- Искробезопасное исполнение, позволяющее проводить измерения в потенциально взрывоопасных средах без использования стандартного оборудования, не предназначенного для таких условий.
- Возможность непрерывного измерения толщины горячих объектов во время эксплуатации с использованием высокотемпературного датчика Cygnus T5BH-EX (код заказа 060-1222).
- Три режима измерений для контроля коррозии, работы с различными материалами и измерения толщины через покрытие.
- Функция Deep Coat, позволяющая выполнять измерения толщины металла без учёта толстого защитного покрытия.
- Расширенные возможности регистрации данных: линейные измерения, сетки 2D/3D, шаблоны, сканирование и автоматическое ведение журнала.
- Радиальные точки измерения для дополнительного контроля вокруг выбранной точки или области, например при обнаружении сильной коррозии.
- Ручной режим с возможностью настройки стробов и усиления в соответствии с условиями контроля.
- A-скан в режиме реального времени для визуальной проверки результатов ультразвукового измерения.
- B-скан в режиме реального времени для оперативной оценки поперечного сечения контролируемого объекта.
- Четыре функциональные клавиши для удобного управления прибором и динамического просмотра результатов.
- Функция пользовательского доступа для защиты сохранённых данных.
- Сохранение и восстановление настроек измерений для быстрого запуска прибора при повторных обследованиях.
- Функция фиксации показаний и установка ограничений по толщине Ref/Min/Max.
- Прочный корпус со степенью защиты IP67, обеспечивающий защиту прибора от пыли и влаги.
- Bluetooth для беспроводной передачи данных в программное обеспечение CygLink.
Модификации Cygnus 1 Ex
Взрывозащищённый толщиномер Cygnus 1 Ex выпускается в четырёх модификациях — SC, TC, PLUS и PRO. Функциональность прибора может расширяться за счёт обновления версии.
- Cygnus 1 Ex SC. Работает только с совмещёнными ультразвуковыми преобразователями.
- Cygnus 1 Ex TC. Предназначен для работы только с раздельно-совмещёнными преобразователями.
- Cygnus 1 Ex PLUS. Поддерживает работу как с совмещёнными, так и с раздельно-совмещёнными преобразователями.
- Cygnus 1 Ex PRO. Расширенная версия, поддерживающая работу с совмещёнными и раздельно-совмещёнными преобразователями и предоставляющая дополнительные функции контроля и регистрации данных.
Дополнительные возможности версии PRO
По сравнению с версией PLUS модификация PRO дополнительно предоставляет:
- регистрацию данных линейных, сеточных и шаблонных измерений, включая возможность добавления комментариев;
- расширенные ручные настройки A, A+B и ручного усиления;
- дополнительные настройки параметров измерений;
- управление пользовательским доступом;
- возможность проведения измерений на объектах с повышенной температурой при использовании соответствующего высокотемпературного преобразователя.
Технические характеристики:
|
Режимы измерения |
Однократное ЭХО (Single Echo - SE) - раздельно-совмещенные преобразователи ЭХО-ЭХО (Echo-Echo – EE) - раздельно-совмещенные преобразователи Множественное ЭХО (Multiple-Echo – ME) - совмещенные преобразователи |
|
Скорость звука в материалах |
от 1000 до 9000 м/с |
|
Точность измерения |
±0,1 мм или 0,1% от толщины, в зависимости от того, какая из них является наибольшей |
|
Разрешение |
0,1 мм, 0,05 мм или 0,01 мм в зависимости от типа преобразователя |
|
Варианты преобразователей |
Совмещенные или раздельно-совмещенные преобразователи |
|
Диапазон измерений по стали |
от 0,8 мм до 250 мм в зависимости от выбранного ПЭП и конфигурации, материала и температуры |
|
Разъем |
Одинарный / двойной коаксиальный разъем |
|
Источник питания |
Перезаряжаемый, съемный литий-ионный аккумулятор |
|
Номинальная мощность |
2 Вт |
|
Разъемы для датчиков |
Одинарный и двойной коаксиальный разъем |
|
Время автономной работы |
6-8 часов непрерывного измерения |
|
Дисплей |
3,5 ” VGA, цветной дисплей, читаемый при солнечном свете |
|
Размеры (ВхШхГ) |
270 мм х 135 мм х 80 мм |
|
Вес |
1 кг (электронный блок с аккумулятором) 5 кг (полный комплект) |
|
Рабочая температура |
от -0°C до +50°C |
|
Температура хранения |
от -10°C до +65°C |
|
Регистрация данных |
10 000 измерений и A-сканирований на запись |
|
Компьютерное программное обеспечение |
CygLink позволяет удаленно регистрировать и просматривать графики A-скан. Опрос и создание отчета в формате PDF. Графический анализ данных и статистические расчеты. Подключение Bluetooth для передачи данных на компьютер с Windows® с помощью CygLink. |
|
Сертификация |
ATEX, IECEx and UKEX |
|
Класс защиты |
IP67 |
|
Стандарты |
BS EN 15317-2013 |
|
Гарантия |
3 года на электронный блок и 6 месяцев на преобразователи |
Сравнение модификаций Cygnus 1 Ex
|
Характеристика |
Модель |
|||
|
SC |
TC |
PLUS |
PRO |
|
|
Единицы измерения, разрешение, скорость звука |
+ |
+ |
+ |
+ |
|
Режим Однократное ЭХО (Single Echo - SE) Раздельно-совмещенный преобразователь |
* |
+ |
+ |
+ |
|
Режим ЭХО-ЭХО (Echo-Echo – EE) Раздельно-совмещенный преобразователь |
* |
+ |
+ |
+ |
|
Режим Множественное ЭХО (Multiple-Echo – ME), включая измерение через толстое покрытие (Deep Coat) Совмещенный преобразователь |
+ |
* |
+ |
+ |
|
Пределы измерения |
+ |
+ |
+ |
+ |
|
Список материалов |
+ |
+ |
+ |
+ |
|
Калибровка 1 и 2 точки |
+ |
+ |
+ |
+ |
|
Цветной дисплей |
+ |
+ |
+ |
+ |
|
Заморозка измерений |
+ |
+ |
+ |
+ |
|
Автоматическое определение преобразователя |
- |
+ |
+ |
+ |
|
А-Скан |
* |
* |
+ |
+ |
|
Ручная регулировка усиления |
* |
* |
+ |
+ |
|
Высокотемпературные измерения ** |
* |
* |
* |
+ |
|
Регистрация данных (базовая) |
- |
- |
+ |
- |
|
Регистрация данных (расширенная) |
* |
* |
* |
+ |
|
B-Скан |
- |
* |
+ |
+ |
|
Ручные стробы (A и B) |
- |
* |
* |
+ |
|
Высокая частота обновления (32 Гц) |
- |
- |
+ |
+ |
|
Настройки измерения |
- |
- |
- |
+ |
|
Контроль доступа пользователей |
- |
- |
- |
+ |
* Опция
** При наличии подходящего высокотемпературного взрывозащищенного преобразователя

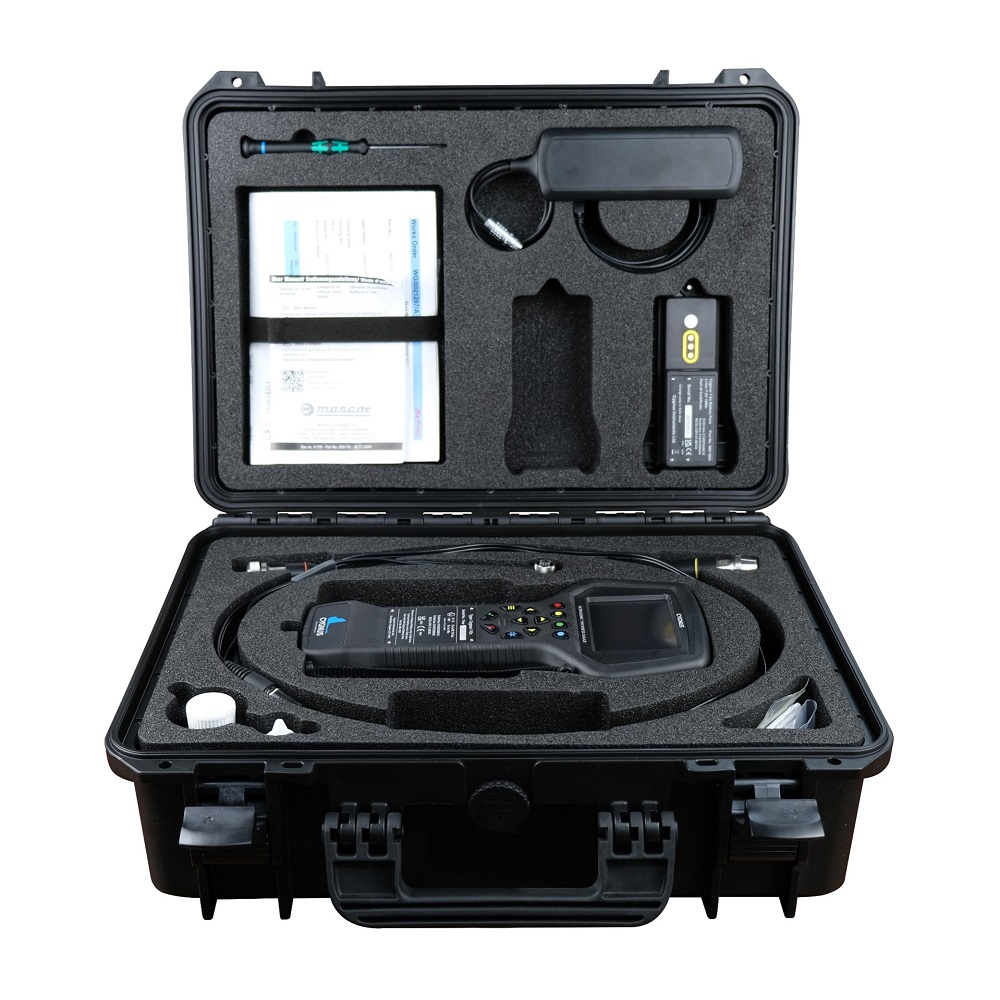

Комплект поставки ультразвукового толщиномера Cygnus 1 Ex (без ПЭП)
- Электронный блок Cygnus 1 Ex с ремешком для переноски
- Два аккумуляторных блока
- Зарядное устройство
- USB интерфейс с кабелем
- Карта памяти с ПО CygLink
- Гель для УЗК
- Отвертка для крепления аккумулятора
- Стальной тестовый образец диаметром 15 мм
- Руководство по эксплуатации
- Кейс для переноски
Информация для заказа взрывозащищенного толщиномера Cygnus 1 Ex:
- Cygnus 1 Ex – SC (Single Crystal) комплект без преобразователя (060-1105),
- Cygnus 1 Ex – TC (Twin Crystal) комплект без преобразователя (060-1110),
- Cygnus 1 Ex – PLUS комплект без преобразователя (060-1115),
- Cygnus 1 Ex – PRO комплект без преобразователя (060-1120)
Преобразователи и аксессуары для Cygnus 1 Ex
|
Описание |
Код для заказа |
|
Высокотемпературный преобразователь Cygnus T5BH-EX 5 МГц, 12 / 8 мм (ATEX / IECEx / UKEx) Cygnus 1 Ex |
060-1222 |
|
Соединительный кабель для преобразователя T5BH-EX, 1.3 м |
060-1220 |
|
Совмещенный преобразователь Cygnus S2C-EX 2.25 МГц, 13 мм (1/2″), разъем сверху (ATEX / IECEx / UKEx) |
060-1200 |
|
Совмещенный преобразователь Cygnus S3C-EX 3.5 MГц, 13 мм (1/2″), разъем сверху (ATEX / IECEx / UKEx) |
060-1202 |
|
Совмещенный преобразователь Cygnus S5A-EX 5.0 МГц, 6 мм (1/4″), разъем сверху (ATEX / IECEx / UKEx) |
060-1203 |
|
Раздельно-совмещенный преобразователь Cygnus T2C-EX 2 МГц, 17 / 12 мм, разъем сверху (ATEX / IECEx / UKEx) |
060-1205 |
|
Раздельно-совмещенный преобразователь Cygnus T5B-EX 5 МГц, 13 / 8 мм, разъем сверху (ATEX / IECEx / UKEx) |
060-1206 |
|
Раздельно-совмещенный преобразователь Cygnus T5A-EX 5 МГц, 9.5 / 6.5 мм, разъем сверху (ATEX / IECEx / UKEx) |
060-1207 |
|
Раздельно-совмещенный преобразователь Cygnus T7A-EX 7.5 МГц, 7.8 / 4.5 мм, разъем сверху (ATEX / IECEx / UKEx) |
060-1208 |
|
Совмещенный преобразователь Cygnus S2C-EX 2.25 МГц, 13 мм (1/2″), разъемы сбоку (ATEX / IECEx / UKEx) |
060-1209 |
|
Совмещенный преобразователь Cygnus S3C-EX 3.5 МГц, 13 мм (1/2″), разъемы сбоку (ATEX / IECEx / UKEx) |
060-1210 |
|
Совмещенный преобразователь Cygnus S5A-EX 5.0 МГц, 6 мм (1/4″), разъемы сбоку (ATEX / IECEx / UKEx) |
060-1211 |
|
Раздельно-совмещенный преобразователь Cygnus T2C-EX 2 МГц, 17 / 12 мм, разъемы сбоку (ATEX / IECEx / UKEx) |
060-1212 |
|
Раздельно-совмещенный преобразователь Cygnus T5B-EX 5 МГц, 13 / 8 мм, разъемы сбоку (ATEX / IECEx / UKEx) |
060-1213 |
|
Зарядное устройство (вилки UK / EU / USA) |
060-1001 |
|
USB кабель (ATEX / IECEx / UKEx) |
060-1002 |
|
Аккумуляторная батарея (ATEX / IECEx / UKEx) |
060-1003 |
|
Кейс для переноски |
060-1004 |
