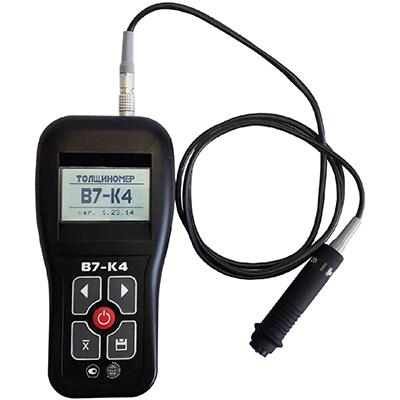

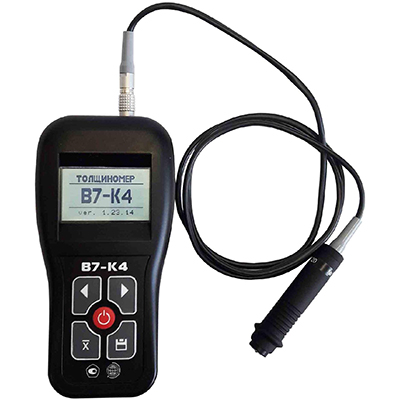

Толщиномер покрытий В7-К4
 |
Толщиномер покрытий В7-К4
Толщиномер В7-К4 предназначен для измерения толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Прибор предназначен:
- для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту
- для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком
- для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях
Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия

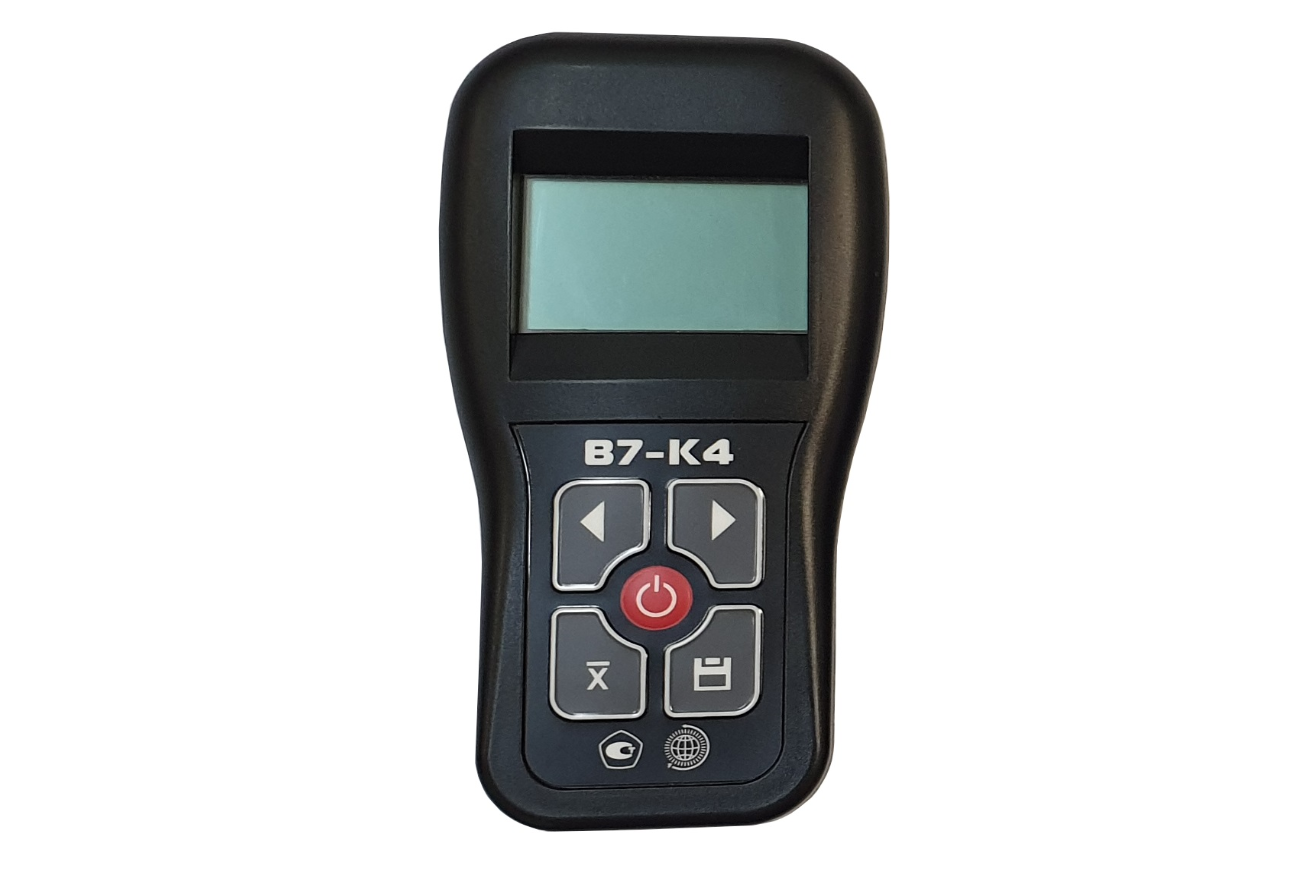

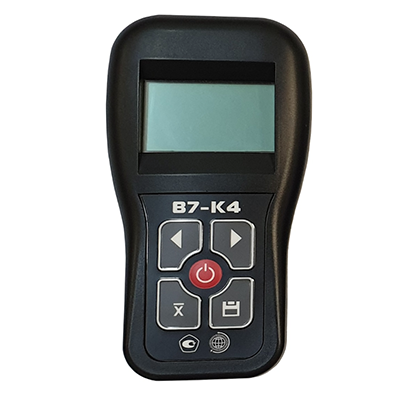

Основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-К4 с выносным (съёмным) датчиком совмещают два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании. Применяются с разными преобразователями в зависимости от требований измерений:
- М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном или немагнитном основании;
- Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.
Большой выбор преобразователей различных типов и широкий функционал делают эту модель одной из самых продвинутых на рынке толщиномеров покрытий. Прибор предназначен для измерения декоративных, лакокрасочных и других защитных покрытий на любом токопроводящем основании, и позволяет измерять любые немагнитные (лакокрасочные, гальванические и пр.) покрытия на ферромагнитном (сталь, чугун и пр.) основании, а также любые непроводящие покрытия на неферромагнитном (алюминий, латунь и пр.) основании.
Отличительные особенности В7-K4:
- Память на 9.800 результатов измерений, интерфейс USB для подключения к ПК
- Возможность записи до 20 аппроксимационных шкал как с клавиатуры прибора, так и с ПК
- Режим выборочного усреднения результатов
- Режим автоматической сигнализации брака (АСБ)
- Режим автоотключения
- Режим сканера и толщиномера
- Высокая точность и большой выбор преобразователей
- Автоматическое определение преобразователя
- Возможность калибровки записанной шкалы по одной, либо двум точкам
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.

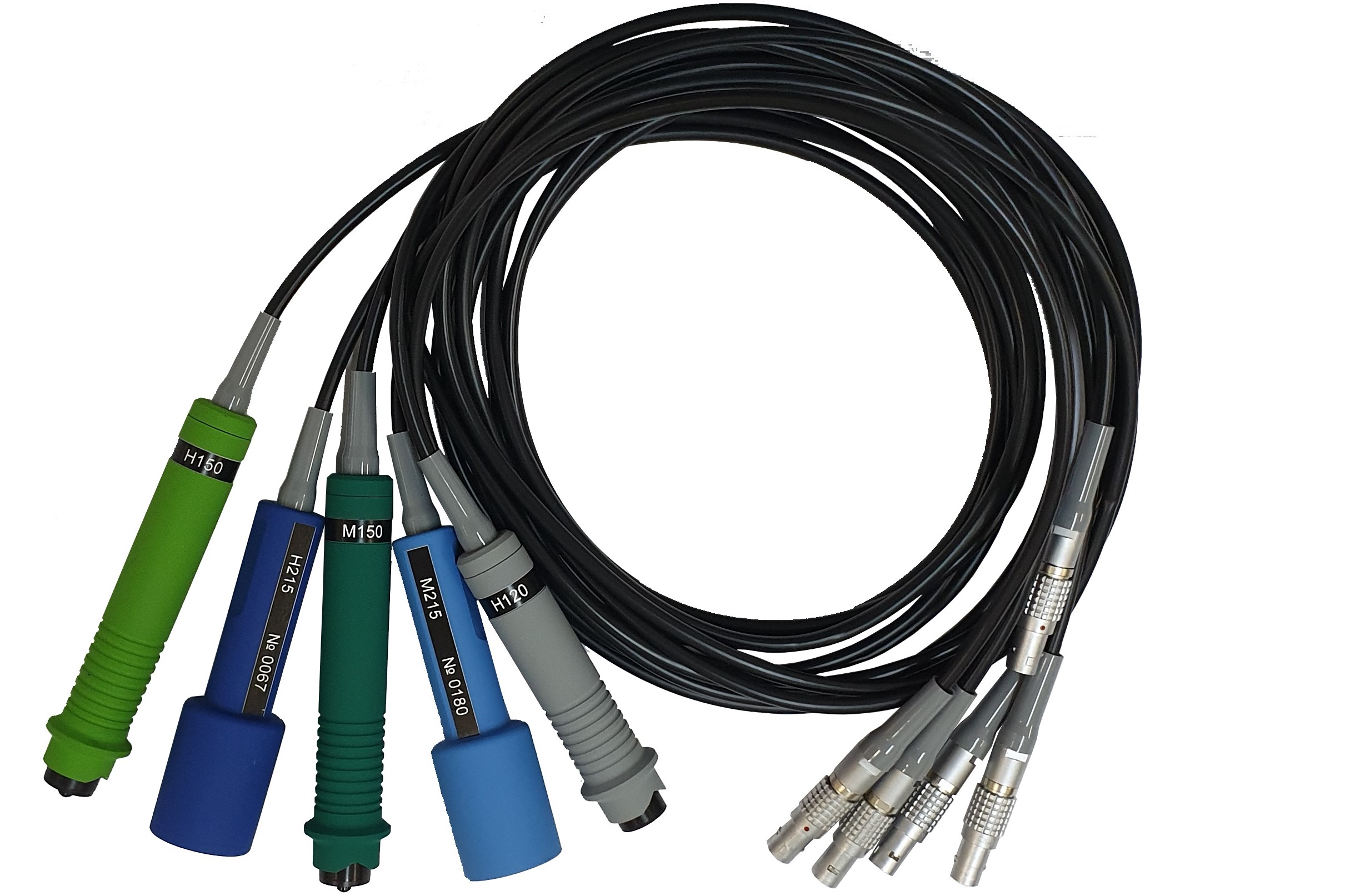

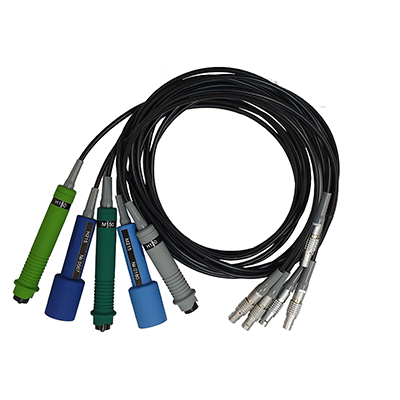

С толщиномером покрытий В7-К4 применяются преобразователи:
|
М120 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм |
|
М150 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм |
|
М215 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм |
|
Н120 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм |
|
Н150 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм |
|
Н215 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм |
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
Технические характеристики толщиномера покрытий В7-К4:
| Диапазон измерений толщины покрытий, мкм с преобразователем М120 с преобразователем Н120 с преобразователями М150, Н150 с преобразователями М215, Н215 |
от 0 до 2000 от 20 до 2000 от 100 до 5000 от 2000 до 15000 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм |
± (0,04·Н+4) |
| Напряжение электрического питания, В от сети 220В/50Гц через блок питания |
5 |
| Диапазон рабочих температур, оС |
от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) |
150*80*40 |
| Масса, кг, не более |
0,23 |
* Н – измеренное значение толщины покрытий, мкм
Комплект поставки:
- Блок электронный с выносным (съёмным) преобразователем *
- Руководство по эксплуатации, объединённое с методикой поверки
- Аккумуляторный блок + Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство)
- Кофр для переноски и хранения
- Руководство по эксплуатации, объединённое с методикой поверки USB-кабель и ПО
* тип и к-во преобразователей зависит от заказа потребителя
Дополнительная комплектация:
- Дополнительные преобразователи на выбор:
- Преобразователь М120 (покрытия 0-2мм на ферромагнитном основании)
- Преобразователь М150 (покрытия 0,05-5мм на ферромагнитном основании)
- Преобразователь М215 (покрытия 2-15мм на ферромагнитном основании)
- Преобразователь Н120 (покрытия 0-2мм на неферромагнитном основании)
- Преобразователь Н150 (покрытия 0,05-5мм на неферромагнитном основании)
- Преобразователь Н215 (покрытия 2-15мм на неферромагнитном основании)
- Металлическое основание (из стали)
- Металлическое основание (из алюминия или др. неферромагнитного материала)
- Образцы толщины (из плёнок различной толщины)
Вы можете заказать любую комплектацию, ниже приведены наиболее востребованные комплектации электронного блока и преобразователей по сферам применения:
- В7-К4(базовый комплект М120, от 0 до 2мм, сталь)
Артикул: 64111
Контроль покрытий на ферромагнитном основании в диапазоне 0-2мм
| Электронный блок со встроенным аккумулятором |
| Блок питания сетевой 5В / 220В |
| Защитный чехол |
| Кабель PT4RS для связи с ПК |
| Преобразователь М120 (0-2мм на ферромагнитном основании) |
| Программное обеспечение на CD-диске |
| Руководство по эксплуатации, объединённое с методикой поверки |
| Кофр для переноски и хранения |
- В7-К4(базовый комплект М150, от 0.1 до 5мм, сталь)
Артикул: 64112
Контроль покрытий на ферромагнитном основании в диапазоне от 100 мкм до 5мм
| Электронный блок со встроенным аккумулятором |
| Блок питания сетевой 5В / 220В |
| Защитный чехол |
| Кабель PT4RS для связи с ПК |
| Преобразователь М150 (0.1-5мм на ферромаг. основании) |
| Программное обеспечение на CD-диске |
| Руководство по эксплуатации, объединённое с методикой поверки |
| Кофр для переноски и хранения |
- В7-К4(универсальный комплект, от 0 до 2мм, сталь+алюминий)
Артикул: 64124
Контроль покрытий как на ферромагнитных, так и на неферромагнитных основаниях в диапазоне 0-2мм
| Электронный блок со встроенным аккумулятором |
| Блок питания сетевой 5В / 220В |
| Защитный чехол |
| Кабель PT4RS для связи с ПК |
| Преобразователь М120 (0-2 мм на ферромагнитном основании) |
| Преобразователь Н120 (0-2 мм на неферромагнитном основании) |
| Программное обеспечение на CD-диске |
| Руководство по эксплуатации, объединённое с методикой поверки |
| Кофр для переноски и хранения |
- В7-К4(комплект М120+М150, от 0 до 5мм, сталь)
Артикул: 64127
Расширенный комплект для контроля покрытий на ферромагнитных основаниях в диапазоне от 0 до 5мм
| Электронный блок со встроенным аккумулятором |
| Блок питания сетевой 5В / 220В |
| Защитный чехол |
| Кабель PT4RS для связи с ПК |
| Преобразователь М120 (0-2 мм на ферромагнитном основании) |
| Преобразователь М150 (0.1-5 мм на ферромагнитном основании) |
| Программное обеспечение на CD-диске |
| Руководство по эксплуатации, объединённое с методикой поверки |
| Кофр для переноски и хранения |
