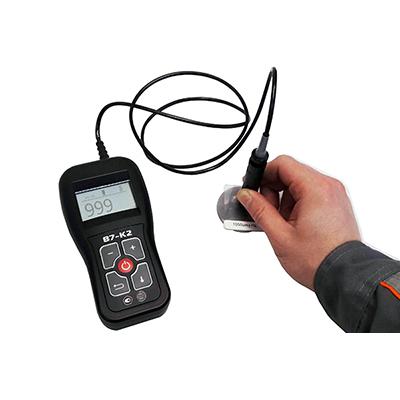

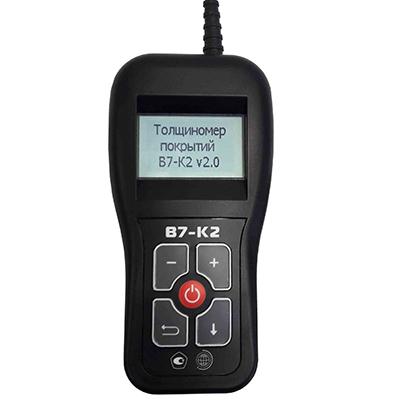

Толщиномер покрытий В7-К2
 |
Толщиномер покрытий В7-К2
Толщиномер покрытий предназначен для измерения толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
В7-К2 предназначен:
- для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту
- для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком
- для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях
Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия
Основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-К2 с выносным интегрированным (несъёмным) датчиком применяются для измерений толщины немагнитных непроводящих покрытий (краски, лаки и т. п.), наносимых на ферромагнитное основание.
Отличительные особенности толщиномера покрытий модификации В7-K2:
- Измерение на ферромагнитных материалах проводится магнитно-индукционным методом для снижения влияния электропроводности
- Повышенная стабильность и повторяемость результатов благодаря усовершенствованной конструкции преобразователей
- Возможность калибровки записанной шкалы как по одной точке (на неокрашенном основании), так и по двум точкам (на основании и любом образце)
- Режим автоотключения питания, малое энергопотребление
- Предельно простая конструкция прибора без функций памяти и анализа результатов, программирования шкал, связи с ПК и др. делает его оптимальным в соотношении цена/качество для простых задач контроля толщины краски, наносимой на однотипный материал и т. п.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
Технические характеристики толщиномера В7-К2:
| Диапазон измерений толщины покрытий, мкм |
от 10 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
± (0,05·Н+5) |
| Напряжение электрического питания, В (два элемента питания типа ААА)
|
1,5 |
| Диапазон рабочих температур, оС |
от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) |
150*80*40 |
| Масса, кг, не более |
0,3 |
Комплект поставки
- Блок электронный с интегрированным (несъёмным) преобразователем
- Руководство по эксплуатации, объединённое с методикой поверки
- Кофр для переноски и хранения
Дополнительная комплектация
Металлическое основание (из стали)
Металлическое основание (из алюминия)
Образцы толщины (из плёнок различной толщины)
