Толщиномер покрытий В7-537

Толщиномер покрытий В7-537
/images/all/3/20288/big/img_5.jpg
jijijij
Толщиномер покрытий В7-537
/images/all/3/20288/big/img_14.png
Толщиномер покрытий В7-537

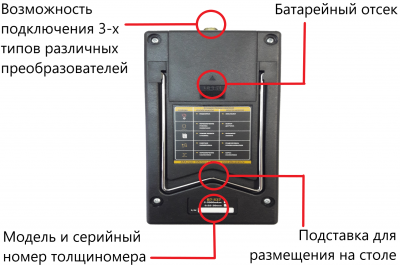

Толщиномер В7-537 вид сзади
/images/all/3/20288/big/img_16.png
1

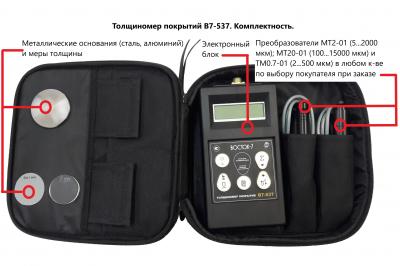

Толщиномер В7-537 в сумке для переноски
/images/all/3/20288/big/img_18.jpg
1

ЦЕНА С НДС: 55 900 руб.

В КОРЗИНУ

Артикул: 001385

ВОСТОК-7

Тип оборудования: Толщиномер покрытий

Производитель: Восток-7

Модель: В7-537

Гарантия: 1 год

Описание толщиномера В7-537:

Назначение: толщиномеры покрытий В7-537 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).

Толщиномеры покрытий В7-537 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.

Отличительные особенности толщиномера покрытий В7-527:

Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя.
Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений.
Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений.
Автоматическое выключение при паузе в работе.
Имеется память для сохранения измеренных значений.
Электронный блок толщиномера работает с неограниченным количеством любых заказанных преобразователей.

Типы преобразователей для толщиномера покрытий В7-537:

Преобразователь	ТМ0.7-01 (МТ-М)*	ТМ2-01	ТМ20-01
Диапазон измерения	2-500 мкм	5-2000 мкм	50-15000 мкм
Погрешность измерения, не более	3%+1мкм	3%+1мкм	3%+10 мкм
Минимальная толщина основания	0,5 мм	0,5 мм	0,8 мм
Минимальный радиус кривизны выпуклой/вогнутой поверхности	15/55	20/70	35/160
Диаметр минимальной зоны контроля	10 мм	20 мм	50 мм
Габариты преобразователя	10 х 63 мм	16 х 60 мм	19х85 мм
Цена	15 620 руб.	12 500 руб.	12 500 руб.

*Преобразователь ТМ0.7-01 (МТ-М) не подлежит поверке и по доп. заказу может быть откалиброван в диапазоне 1000 - 30000 мкм.

Технические характеристики В7-537:

Наименование характеристики	Значение
Диапазон измерений толщины покрытий, мкм: с преобразователем МТ2-01 с преобразователем МТ20-01 с преобразователем ТМ0.7-01 (МТ-М) - *без поверки	от 5 до 2000 от 100 до 15000 от 2 до 500 (на заказ 1000...30000)
Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм	± (0,03·Н+1,5)
Минимальная толщина основания, мм: с преобразователем МТ2-01 с преобразователем МТ20-01 с преобразователем ТМ0.7-01 (МТ-М) - *без поверки	0,5 0,8 0,5
Минимальный радиус кривизны выпуклой/вогнутой поверхности, мм: с преобразователем МТ2-01 с преобразователем МТ20-01 с преобразователем ТМ0.7-01 (МТ-М) - *без поверки	20/70 35/160 15/55
Диаметр минимальной зоны контроля, мм: с преобразователем МТ2-01 с преобразователем МТ20-01 с преобразователем ТМ0.7-01 (МТ-М) - *без поверки	20 50 10
Память	8 страниц по 124 значения
Подсветка дисплея	имеется
Напряжение электрического питания (четыре элемента питания тип АА), В	6
Диапазон рабочих температур, ^оС	от 0 до +40
Габаритные размеры, мм, не более (ДШВ)	18010045
Масса, кг, не более	0,3

Комплект поставки В7-537:

Наименование и условное обозначение	Количество
Блок электронный с 4-мя элементами питания тип АА	1 шт.
Преобразователь МТ2-01*	1 шт.
Преобразователь МТ20-01*	1 шт.
Мера толщины (115 мкм)	1 шт.
Образец основания (Ст20)	1 шт.
Кофр для хранения и переноски	1 шт.
Руководство по эксплуатации с методикой поверки МП 203-33-2020	1 экз.
*Тип и к-во преобразователей по выбору покупателя при заказе прибора.
Дополнительная комплектация (по заказу)
Преобразователь ТМ0.7-01 (МТ-М) - *без поверки	На заказ
КОМПЛЕКТ МЕР ТОЛЩИНЫ ПОКРЫТИЯ (5 шт. в диапазоне 12-20 000 мкм)	На заказ
ОБРАЗЕЦ ОСНОВАНИЯ (СТАЛЬНОЙ ДИСК 5Х50 мм)	На заказ
ОБРАЗЕЦ ОСНОВАНИЯ (СТАЛЬНОЙ ДИСК 5Х110 мм)	На заказ
СУМКА ДЛЯ ПОЛЕВЫХ И ВЫСОТНЫХ РАБОТ - СУМКА RFT	На заказ
