Толщиномер-гребенка ПРОМТ ТГ-1
Тип оборудования: Толщиномер-гребенка
Производитель: ПРОМТ
Модель: ПРОМТ ТГ-1
Гарантия: 1 год
Описание толщиномера ПРОМТ ТГ-1:
Толщиномер-гребенка ПРОМТ ТГ-1- универсальный прибор для измерения толщины неотвердевшего (мокрого) слоя ЛКП на плоских и радиусных поверхностях в диапазоне 25-3000 мкм в соответствии с ISO 2808.

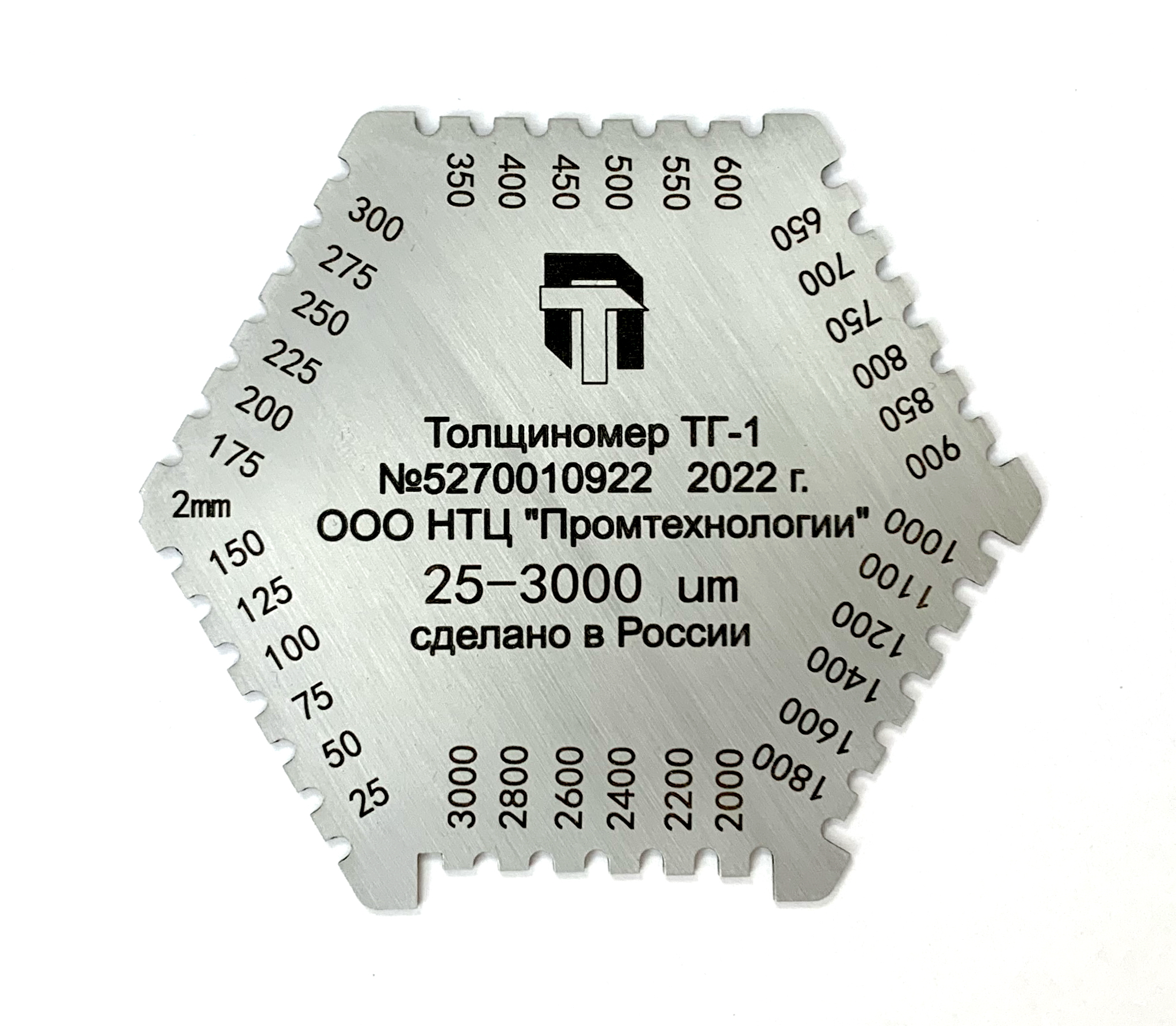

Представляет из себя шаблон толщиной 1 мм, изготовленный из нержавеющей стали. Имеет 6 рабочих граней, каждая из которых состоит из 2 опорных баз по краям и шести зубьев с нормированными зазорами до базовой линии создаваемой опорами. Величина зазора обозначена соответствующим значением выгравированным сверху.
При проведении контроля толщиномер-гребенку опускают выбранной гранью в неотвердевший слой ЛКП до касания опорными базами основания. За толщину измеряемого слоя принимают среднее значение между неокрашенным и окрашенным зубом.
НАЗНАЧЕНИЕ:
Измерение толщины неотвердевшего покрытия на плоских и радиусных основаниях.
ОСОБЕННОСТИ:
- простой и наглядный способ, не требует специальных навыков для использования;
- 6 рабочих граней с небольшим шагом значений;
- широкий диапазон измерений;
- чехол для хранения и перевозки.
Технические характеристики ПРОМТ ТГ-1:
|
Диапазон, мкм |
25-3000 |
|
Пределы основной допустимой погрешности величины зазоров h, мкм |
±(0,03h+5) |
|
Шаг измерения, мкм: |
|
|
Габаритные размеры, мм, не более |
75 х 65 х 1 |
|
Масса, кг, не более |
0,05 |
Комплект поставки толщиномера-гребенки ПРОМТ ТГ-1:
- толщиномер-гребенка ПРОМТ ТГ-1
- чехол;
- руководство по эксплуатации с паспортом.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ДЛЯ ЗАКАЗА:
- свидетельство о калибровке.
Работа с прибором ПРОМТ ТГ-1:
ПРИМЕНЕНИЕ:
1. Проверяют, чтобы зубья были чистыми и не были изношены или повреждены.
2. Погружают выбранную грань толщиномера-гребенки до касания с основанием таким образом, чтобы зубья располагались перпендикулярно плоскости поверхности объекта.
3. Выдерживают период времени, достаточный для того, чтобы покрытие смочило зубья, перед тем, как удалить прибор.
В случае с объектами, искривленными в одной плоскости, гребенка должна помещаться в положении, параллельном оси искривления.
Результат измерения толщины зависит от продолжительности измерения. Следовательно, толщина должна измеряться как можно скорее после нанесения покрытия.
В соответствии с ISO 2808 за толщину принимают показание наибольшего зазора зуба, смоченного покрытием. Однако более распространен метод, когда за результат измерения берут среднее значение между наибольшим зазором смоченного зуба и соседнего нетронутого покрытием.
