Колесный толщиномер мокрого слоя (диск-колесо) АВМ К-500

Колесный толщиномер мокрого слоя (диск-колесо) АВМ К-500

Толщиномер-колесо АВМ К-500 предназначен для измерения толщины лакокрасочного покрытия до его полного отверждения и позволяет прогнозировать конечную толщину сухого защитного слоя.

Избыточное нанесение лакокрасочного материала (краски, шпаклёвки и т.д.) приводит не только к перерасходу ЛКМ и увеличению времени полимеризации, но и ухудшает качество покрытия: чрезмерно толстый слой может вызвать образование трещин при сушке, появление подтёков, шагрени и других дефектов.

Недостаточная толщина слоя, напротив, снижает защитные свойства покрытия и ускоряет процессы коррозии металла. Поэтому контроль толщины мокрого и сухого слоёв — критически важный параметр, напрямую влияющий на долговечность антикоррозионной системы.

Назначение и принцип действия

Для оперативного неразрушающего контроля толщины мокрого слоя на стадии нанесения применяются колесные толщиномеры серии АВМ К, выполненные в виде металлического диска. Эти приборы позволяют быстро определить толщину неотверждённых покрытий на плоских и цилиндрических поверхностях, а также оценить равномерность их распределения.

Толщина сухого покрытия рассчитывается на основе данных о толщине мокрого слоя и известного значения сухого остатка, указанного производителем в технической документации. Это позволяет точно управлять процессом нанесения и гарантировать соответствие готового покрытия заданным требованиям.

Конструкция прибора

Толщиномер АВМ К-500 представляет собой компактное механическое устройство, состоящее из:

• измерительного колеса из нержавеющей стали;

• разъёмного держателя с магнитной фиксацией.

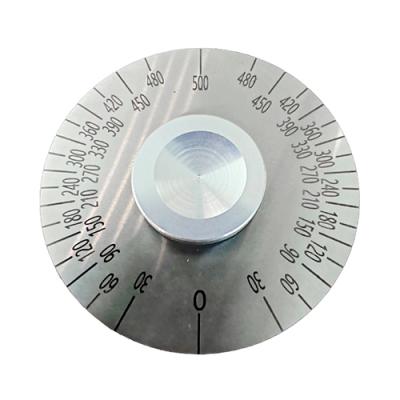

Измерительное колесо имеет три обода: два крайних — опорные, центральный — измерительный, расположен эксцентрично и имеет меньший диаметр.

Принцип измерения:
При прокатывании прибора по свежему покрытию центральный обод оставляет чёткий след. Толщина мокрого слоя определяется по шкале держателя в точке, где отпечаток прекращается.

Благодаря своей конструкции прибор подходит для контроля на плоских, изогнутых и цилиндрических поверхностях.

Порядок проведения измерений

1. Подготовка.
   Убедитесь, что покрытие не отверждено. Очистите колесо от загрязнений мягкой безворсовой салфеткой, смоченной подходящим растворителем, и дайте ему высохнуть.

2. Установка прибора.
   Установите толщиномер так, чтобы все три обода касались поверхности. При измерении на ферромагнитных материалах можно использовать магнитную фиксацию; на немагнитных — удерживать прибор вручную, соблюдая перпендикулярность оси колеса к поверхности.

3. Измерение.
   Плавно прокатите прибор по поверхности на расстояние 5–10 см. Центральный обод оставит на покрытии чёткий след.

4. Считывание результата.
   Не сдвигая прибор, определите толщину по шкале держателя в месте окончания отпечатка. Для повышения точности рекомендуется выполнить 2–3 измерения в разных точках и рассчитать среднее значение.

5. Завершение.
   Осторожно снимите прибор, не повреждая покрытие. Сравните результат с технологическими нормами. При необходимости рассчитайте толщину сухого слоя, используя коэффициент сухого остатка. После измерений очистите прибор.

Меры предосторожности

Запрещается:

• проводить измерения на порошковых покрытиях;

• использовать прибор в агрессивных химических средах;

• измерять на поверхностях с дефектами (капли, включения) или нагретых выше +50 °C;

• оставлять остатки материала на ободах после измерений;

• разбирать, гнуть или ударять прибор;

• использовать для очистки абразивы, металлические щётки или твёрдые предметы.

Стандарты

• ГОСТ Р 51694
• ISO 2808

Технические характеристики толщиномера мокрого слоя АВМ К-500^

Комплект поставки

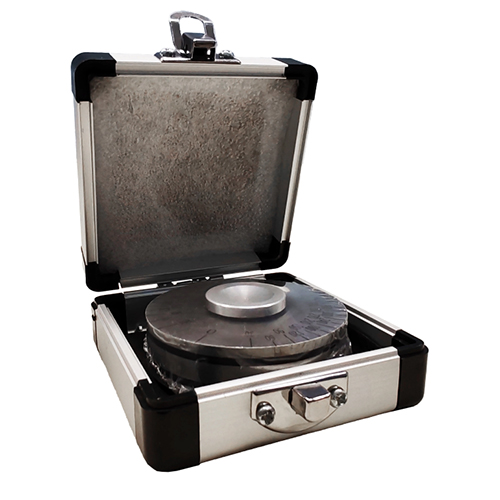

• Толщиномер мокрого слоя АВМ К-500
• Упаковка
• Руководство по эксплуатации
