Тензометрический датчик H9Z2
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: H9Z2
Гарантия: 24 месяца
Описание тензометрического датчика H9Z2:

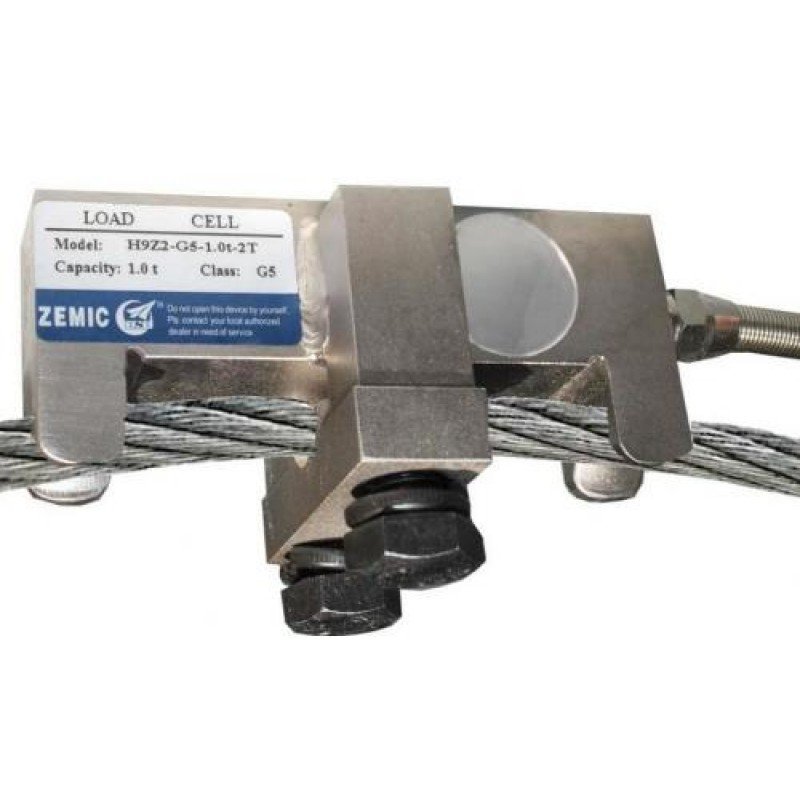

H9Z2 — тензометрический датчик для измерения натяжения троса.
Датчик H9Z2 представляют собой тензобалку, в которую через специальные проемы вставляется трос и посредством его натяжения осуществляется деформация тензобалки. Класс точности — G5, корпус тензодатчика выполнен из стали с никелевым покрытием, класс защиты – IP67(пыле и влагозащищенность). Применяется в лифтовых, крановых и других промышленных системах требующих контроля натяжения троса.
Технические характеристики тензодатчика H9Z2:
| Класс точности | G5 | ||
| Выходная чувствительность | м | 0.8±0.02 | 1.0±0.02 |
| Максимальная нагрузка (Emax) | В/Вкг | 0.5/1.0 | 1.5/2.5/5.0/10.0 |
| Входное сопротивление | (Ом) | 370 ± 10 | |
| Выходное сопротивление | (Ом) | 350 ± 3.5 | |
| Общая ошибка | %НПВ | ≤± 0.5 | |
| Сопротивление изоляции | (MОм) | ≥5000 (50VDC ) | |
| Температурное отклонение чувствительности | (%НПВ/10oC) | ≤±0.05 | |
| Температурное отклонение нуля | (%НПВ/10oC) | ≤±0.1 | |
| Баланс нуля | (% НПВ) | меньше ±2.0% | |
| Диапазон термокомпенсации | oC | -10…+40 | |
| Рабочий диапазон температур | oC | -35…+65 | |
| Диапазон напряжения питания | В | 5 ~ 12 (DC) | |
| Максимально допустимое напряжение питания | В | 18 (DC) | |
| Предельная нагрузка | of Emax | 150 % | |
| Разрушающая нагрузка | of Emax | 200 % | |

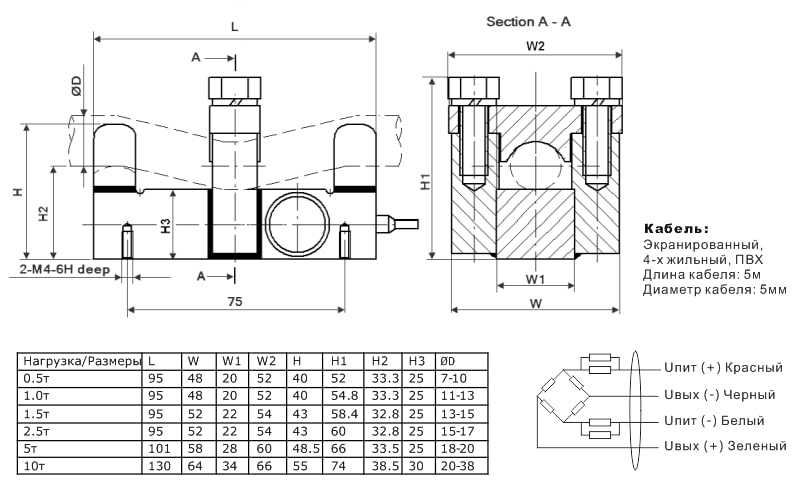

Размеры H9Z2:
Модели H9Z2:
- H9Z2-G5-0,5t-2T
- H9Z2-G5-1t-2T
- H9Z2-G5-1,5t-2T
- H9Z2-G5-2,5t-2T
- H9Z2-G5-5t-2T
- H9Z2-G5-10t-2T
