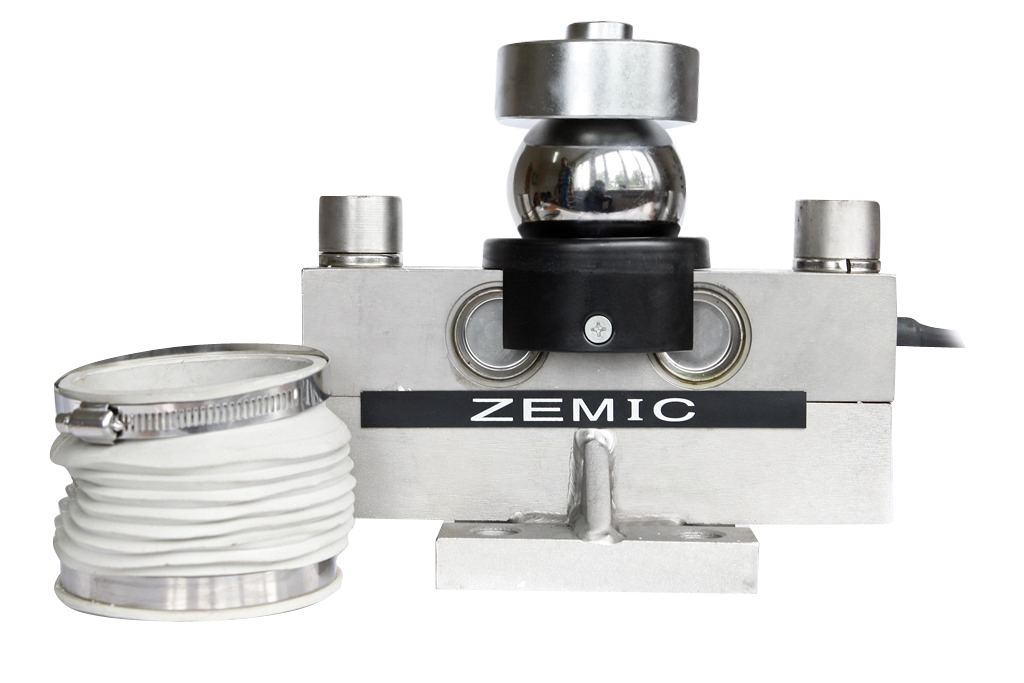

Тензометрический датчик DHM9B
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: DHM9B
Гарантия: 30 месяцев
Описание тензометрического датчика DHM9B:
DHM9B — балочный двухопорный цифровой тензометрический датчик на изгиб.
Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании.Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения, может применяться вместо стержневых (колонных) датчиков. Корпус DHM9B выполнен из стали с никелевым покрытием с применением лазерной сварки, класс защиты тензодатчика IP68 (полная пыле- и влагозащищенность). Длина кабельной разводки от цифрового преобразователя до весовой системы может составлять до 1000 метров.
Технические характеристики тензодатчика DHM9B:
| Класс точности | OIML R60 C3 | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | |||
| Номинальная чуствительность (мВ/В) | 2.0±0.002 | Температ. отклонение нуля (%FS/10°С ) | 0.017 | |||
| Общая ошибка (%FS) | 0.02 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.017 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.02 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | 0.02 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
|
Входное сопротивление (Ω) |
700±7 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ω) | 700±7 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 68 | |||
| Баланс нуля ( %РКП) | 1.5 | Длина кабеля, м | 12 | |||
| Спецификация кабеля |
4-х жильный экранированный в ПВХ оплетке |
|||||

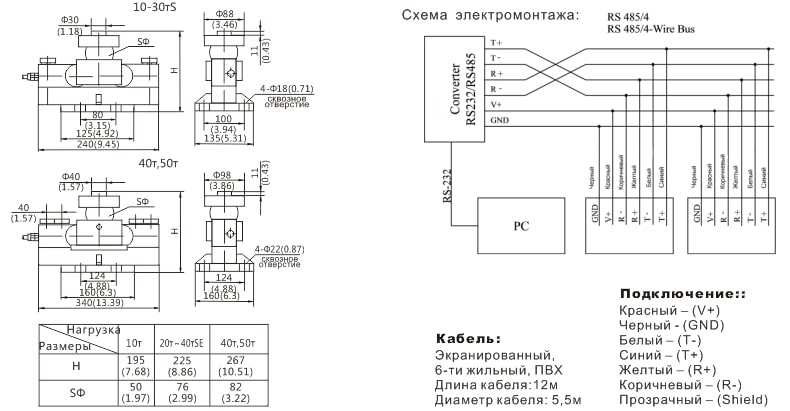

Размеры DHM9B:
Модели DHM9B:
- DHM9B-C3-10t-16B
- DHM9B-C3-20t-16B
- DHM9B-C3-30t-16B
- DHM9B-C3-40t-16B
- DHM9B-C3-50t-16B
