Эталон чувствительности Duplex IQI двухпроволочный EN 462-5
|
Тип оборудования: Эталон чувствительности Duplex IQI двухпроволочный EN 462-5
Производитель: TWN Технолоджи
Гарантия: 1 год
Описание:
Двухпроволочный эталон Duplex IQI EN 462-5 предназначен для определения нерезкости изображения снимков в соответствии с ISO 19232-5 и ASTM E2002 при рентгеновском контроле с применением систем цифровой радиографии

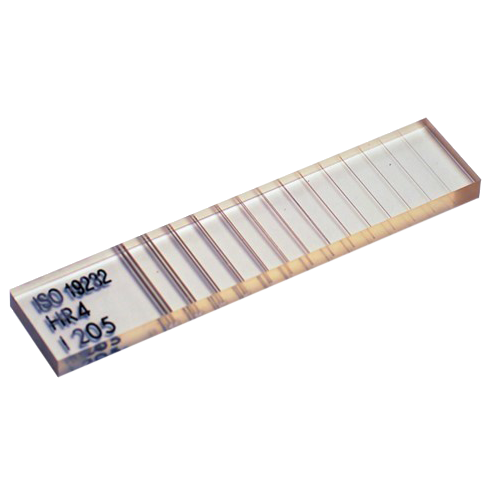

Эталон изготовлен из тринадцати пар проволочек различного диаметра, впаянных в жесткий пластик на определенное расстояние друг от друга, соответствующих диаметру каждой пары.
Проволочные пары пронумерованы от 1D (пара проволочек с наибольшим диаметром) до 13D. 1D - 3D выполнены из вольфрама, остальные — из платины.
|
№ элемента |
Материал |
Нерезкости |
Диаметр проволочек и расстояние между ними, мм |
|
13D |
платина |
0.10 |
0.050 |
|
12D |
платина |
0.13 |
0.063 |
|
11D |
платина |
0.16 |
0.080 |
|
10D |
платина |
0.20 |
0.100 |
|
9D |
платина |
0.26 |
0.130 |
|
8D |
платина |
0.32 |
0.160 |
|
7D |
платина |
0.40 |
0.200 |
|
6D |
платина |
0.50 |
0.250 |
|
5D |
платина |
0.64 |
0.320 |
|
4D |
платина |
0.80 |
0.400 |
|
3D |
вольфрам |
1.00 |
0.500 |
|
2D |
вольфрам |
1.26 |
0.630 |
|
1D |
вольфрам |
1.60 |
0.800 |
Эталон имеет гравировку с индивидуальным серийным номером и поставляется с сертификатом качества и инструкцией в чехле для хранения.
