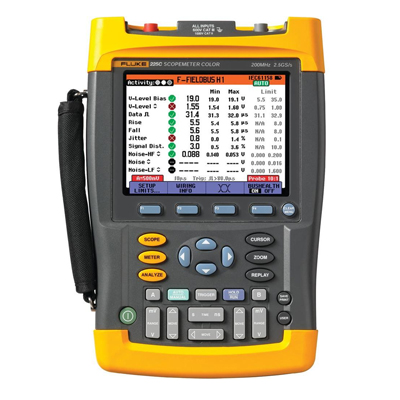

Осциллограф Fluke 225C/S
|
Стоимость - Осциллограф Fluke 225C/S - 4316 евро с НДС. Оплата в руб. по курсу ЦБ РФ.
Обращаем Ваше внимание, что указана ориентировочная стоимость осцилографа. Цена может варьироваться в зависимости от изменения курсов валют, а также от комплектации и модификации оборудования.
Цену и сроки поставки приборов просим уточнять у наших менеджеров.
Тип оборудования: Осцилограф-мультиметр, измерительный прибор.
Производитель: Fluke Industrial
Модель: Fluke 225С/S
Описание: прибор для измерения сигналов, тестирования шин.
Гарантия на осцилограф-мультиметр Fluke 225С/S: 12 мес.
Назначение:
Двухканальный цифровой осциллограф-мультиметр (скопметр) Fluke 225С/S + комплект SCC190 с цветным дисплеем предназначен для проверки качества сигналов в промышленных сетях, обеспечивает поиск неисправностей в системах шин передачи данных на аппаратном уровне, также позволяет обнаруживать такие ошибки, как отсутствие соединения, неправильные нагрузки линии, обрывы линии, короткие замыкания, отражение сигналов и другие подобные им. Полоса пропускания 200 МГц, 2 канала, частота выборки до 2,5 GS/s. Диапазон развертки от 5 нс/дел до 2 мин/дел, чувствительность входа от 2 мВ до 100 В/дел. Запись до 27500 точек на канал, 7 курсоров +30 автоматических измерений.Особенности осциллографа-мультиметра Fluke 225С/S:
- Двухканальный цифровой осциллограф с полосой пропускания 200 МГц
- Частота выборки 2,5 Гвыб/с
- Одноканальный цифровой мультиметр (true-rms) с разрядностью дисплея в 5000 отсчетов при точности 0,5%
- 7 курсоров с увеличением, 30 автоматических измерений
- Операции с формами сигналов: сложение, вычитание и умножение
- Длина записи до 27500 точек на канал
- Справочное руководство, выводимое на экран, включает в себя наглядные изображения порядка подключения проводов при выполнении проверки
- Эталонная осциллограмма для визуальных сравнений и автоматической проверки на соответствие шаблону с использованием цветного дисплея
- Функция ScopeRecordTM-Roll для захвата сигнала, обеспечивающего полную информацию по видеосигналам, работе бесперебойных и обычных источников питания, и запуску двигателей
- Режим Digital Persistance включает в себя поиск аномалий, анализ сложных динамических сигналов, отображение распределения амплитуды сигналов по времени с помощью множества уровней интенсивности и выбираемого пользователем времени спада - аналогично картинке, которую можно увидеть на экране аналогового осциллографа в режиме реального времени
- Функция автоматического режима запуска Connect-and-ViewTM, широкий выбор неавтоматических режимов, а также от внешнего источника запускающего сигнала (третий входной канал) для сложных выборок
- Независимые изолированные входы допускают разность потенциалов до 1000В между входами, опорными источниками и заземлением (например, возможность снятия истинных "плавающих" дифференциальных значений измеренных сигналов из сбалансированных двухпроводных систем RS-485 и CAN)
- Большой цветной дисплей обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете
- Интерфейсный кабель OC4USB для ПК, ПО FlukeView для работы под Windows (Fluke 225C/S)
- Жесткая ударопрочная конструкция корпуса, прочный компактный кейс (Fluke 225C/S)
- 100-кратное увеличение для выявления самых тонких деталей сигнала, как, например, неустановившиеся сигналы
- Тестируемые параметры шин, в зависимости от определенного отраслевого стандарта: амплитуда сигнала, напряжение смещения, время нарастания и спада импульсов, уровни шума внутри и вне полосы пропускания
- Набор съемных адаптеров, предназначенных для получения доступа ко всем видам проводников и контактов в широко используемых стандартных разъемов, таких как M12, DB-9 и RJ-45
- Возможность тестирования состояния большинства типов промышленных шин передачи данных режим (Bus Health Test): - автоматический анализ электрических сигналов, проходящих через шины;- сравнение параметров шин со стандартными значениями, указанными в отраслевых стандартах для определенного тестируемого типа;- возможность выбора режима отображения Eyepattern (Глазковая диаграмма).
- Возможности высокопроизводительных осциллографов в компактном корпусе с питание от батарей
- Индикация активности шины, отдельных параметров с оценкой, действующих измеренных значений, записей минимальных и максимальных значений во времени
- Вызов из памяти последних 100 изображений с "оживленным" или покадровым режимами воспроизведения
- Поддержка измерений истинных дифференциальных значений сигналов в системах шин независимо изолированными входными каналами прибора
- Программное обеспечение FlukeView для Windows® (Fluke 225C/S) имеет следующие функциональные возможности: - Документирование - передача форм сигналов и результатов измерений на ПК;- Архивирование - создание библиотеки форм сигналов со своими комментариями;- Анализ - воспроизведение спектрального анализа, экспорт информации в другие аналитические программы.
- Информация о схеме подключения проводников для каждого типа шины.
Диапазон частот | 200 МГц |
Максимальная частота выборки в режиме реального времени | 2.5 GS/s |
Чувствительность входа | от 2 мВ до 100 В/деление |
Диапазон временной развертки | от 5 нс/деление до 2 мин/деление |
Входы и цифровые преобразователи | 2 плюс внешний триггер/вход цифрового мультиметра |
Независимые изолированные входы | До 1000 В между входными контактами, опорными сигналами и землей |
Максимальная длина записи | 1200 точек на вход |
Захват скачков сигнала | До 3 нс с использованием запуска по длительности импульса пиковое значение 50 нс обнаруживает в диапазоне от 5 мкс/деление до 1 мин/деление |
Функции измерения осциллографа | 7 курсоров + 30 автоматических измерений |
Мультиметр True RMS | 5000 единиц, один вход |
Полоса пропускания: | 200 МГц |
Частота замеров: | 2,5 Гвыб/с |
Проверка состояния шин в промышленных системах (Bus Health Test): | проверка электрических параметров промышленных шин с помощью автоматических измерений и функций анализа. Кроме этого, предусматривается режим Eyepattern (Глазковая диаграмма), предназначенный для визуального наблюдения за качеством сигнала. |
Классификация параметров: | Настройки по умолчанию:
|
Поддерживаемые системы шин: |
|
Режимы: | Функции анализа параметров формы сигнала с автоматическим выводом показаний и оценки "В пределах нормы", "На границе нормы", "За пределами нормы"), установка пределов заданных параметров основаны на отраслевых стандартах или могут задаваться по усмотрению пользователя. |
Режим Eyepattern (Глазковая диаграмма). |
|
Измеряемые параметры (в случае пригодности): |
|
Режим Eyepattern (Глазковая диаграмма): | Отображение формы сигнала шины на экране, с установкой времени послесвечения по усмотрению пользователя. Настройки временной развертки, ослабления сигнала и послесвечения можно изменять по усмотрению пользователя. |
Режимы послесвечения: | выкл - короткий - средний - длинный - бесконечный |
Комплект поставки осциллографа-мультиметра Fluke 225С/S:
- осциллографа-мультиметра ScopeMeter Fluke 225С/SBC190: зарядное устройство/блок питания от сетиBP190: NiMH аккумуляторная батарея (встроенная)BHT190 - набор из трех съемных адаптеров для трех широко используемых промышленных типов соединений (M12, DB-9, RJ45)Ознакомительное руководствоМногоязычное Руководство пользователя на CD-ROMTL75 Набор тестовых проводов Hard PointVPS210-G - щуп напряжения(200 МГц, 10:01), серого цветаVPS210-G - щуп напряжения(200 МГц, 10:01), красного цветаЖесткий футляр C190Интерфейсный кабель OC4USBW90W - программное обеспечение FlukeView ScopeMeter
Дополнительную информацию по осцилографам можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
