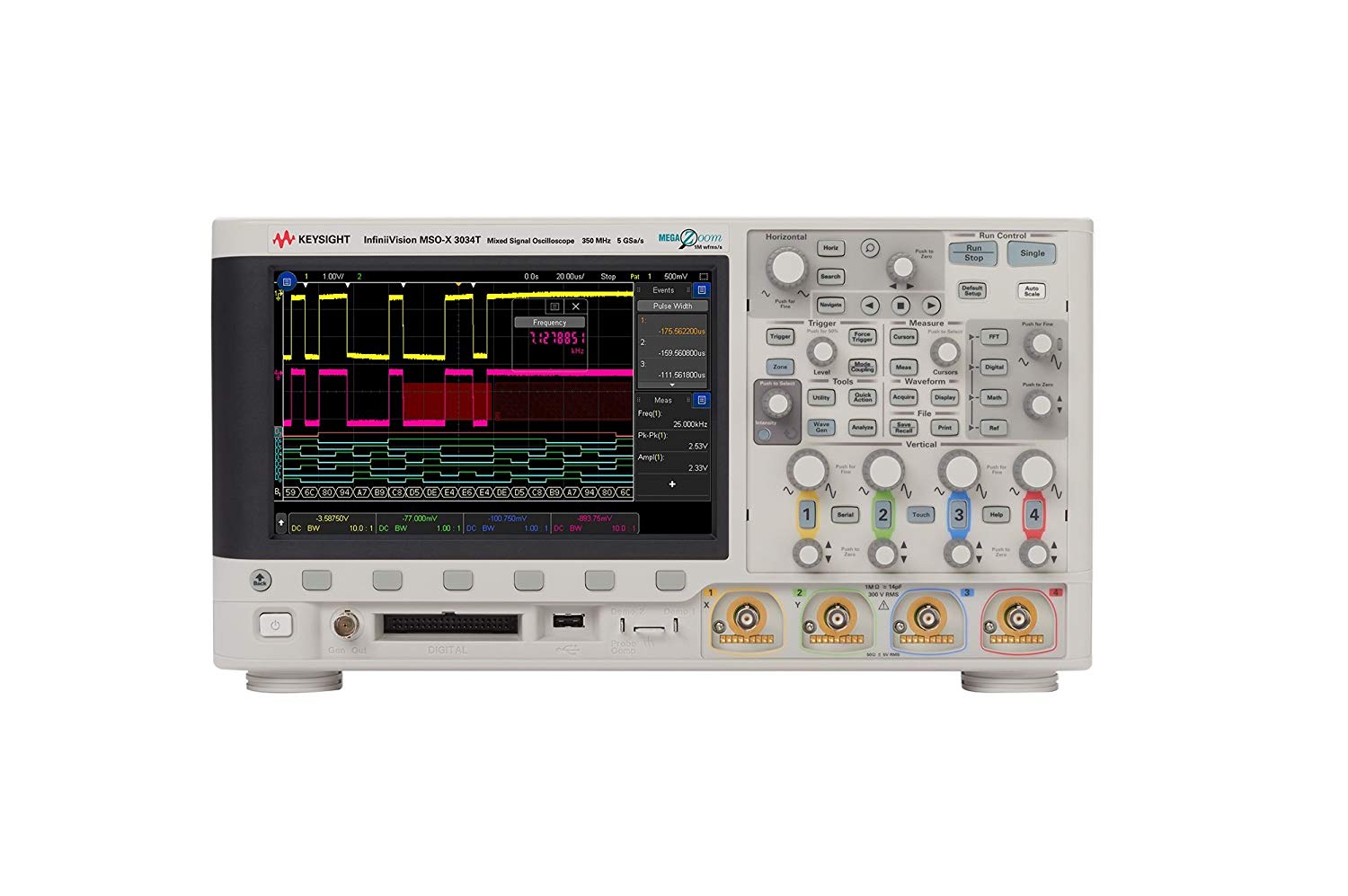

Цифровой осциллограф MSOX3034T
Описание:
Серия осциллографов InfiniiVision 3000T производства известной компании Keysight- это новейшие цифровые возможности современных осциллографов. Новые осциллографы применяются разработчиками электронной техники во всем мире. MSOX3034T является одной из моделей данной серии и представляет собой многофункциональный прибор для быстрого выявления, локализации и устранения возникающих проблем в аналого-цифровых системах: временных нарушений, переходов, всевозможных рантов, глитчей (выбросов) и других импульсных помех системы. Помимо имеющихся четырех стандартных аналоговых каналов, MSOX3034T предлагает дополнительное использование 16 цифровых каналов. Более подробному анализу и исследованию изменения сигнала способствует наличие и других отличительных особенностей MSOX3034T.
Технические характеристики
|
Полоса пропускания / Полоса анализа |
350 МГц |
|---|---|
|
Расширение полосы пропускания |
Доступно |
|
Количество каналов |
4 + 16 |
|
Макс. объем памяти |
4 Мвыб |
|
Макс. частота дискретизации |
5 Гвыб/с |
|
Размер дисплея |
Емкостной сенсорный дисплей с диагональю 8,5 дюйма (21,6 см) |
|
Скорость обновления сигналов на экране |
1 000 000 осциллограмм/с |
|
Разрядность АЦП |
8 разрядов |
|
Встроенные возможности (опции) |
|
|
Специальные виды запуска |
Запуск по выделенной зоне |
|
Запуск и декодирование протоколов |
Опция |
|
Операционная система |
Встроенная |
|
Реального времени |
Да |
Отличительные особенности MSOX3034T:
-
сочетание в нем основных функций следующих приборов- осциллографа, интегрированного двухканального генератора стандартных и произвольных форм сигнала (диапазон частот составляет 20 МГц), сумматора, трехразрядного вольтметра и восьмиразрядного частотомера;
-
пропускная способность до 350 МГц;
-
высокий уровень частоты дискретизации - до 5 Гвыб/с;
-
запись длиной до 4 млн точек;
-
высокоскоростное обновление экрана- до 1 000 000 осциллограмм/с;
-
инновационная система запуска InfiniiScan Zone;
-
наличие всех современных интерфейсов передачи данных с одновременным декодированием до 16 последовательных шин;
-
сегментация памяти;
-
запатентованная технология MegaZoom IV;
-
метод стробирования;
-
полная модернизация устройства, включая возможность расширения полосы пропускания.
Первый в своей отрасли сенсорный дисплей диагональю 21,6 см, обеспечивающий одновременный просмотр всех сигналов, легкое управление, USB- разъемы для связи с ПК, компактный корпус и целый ряд технологических особенностей обеспечивает высокую производительность Keysight MSOX3034T.
