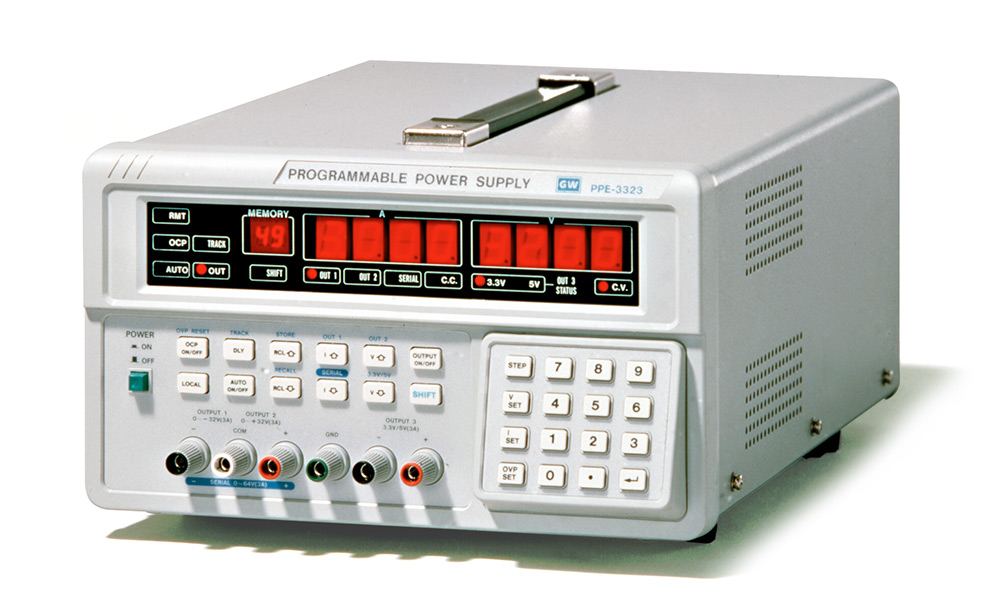

Программируемый линейный источник питания PPE-3323
Назначение программируемого линейного источника питания PPE-3323:
Программируемый линейный источник питания PPE-3323: Три канала: максимум 32 В, 3 А, 96 Вт на канал; Нестабильность 3 мВ / 3 мА; Пульсации 1 мВ / 3 мА ср. кв.; Максимальная дискретность установки параметров: 10 мВ, 1 мА; Режимы стабилизации напряжения и тока; Последовательное и параллельное соединение основных каналов, автотрекинг, 2-х полярный выход; Защита от перегрузки и перенапряжения; Автовоспроизведение до 100 профилей;
Технические характеристики программируемого линейного источника питания PPE-3323:
|
Параметр |
Значения |
|
ВЫХОДНОЕ НАПРЯЖЕНИЕ (В)
|
|
|
Канал 1 |
0...32 |
|
Канал 2 |
0...минус 32 |
|
Канал 3 |
3,3 / 5 |
|
ВЫХОДНОЙ ТОК (А)
|
|
|
Канал 1 |
0...3 |
|
Канал 2 |
0...минус 3 |
|
Канал 3 |
3 |
|
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
|
|
|
Нестабильность |
Изменение напряжения питания: ≤ 3 мВ Изменение тока нагрузки: ≤ 6 мВ |
|
Уровень пульсаций |
≤ 1 мВср. кв. / 3 мВпик-пик в диапазоне 20 Гц…20 МГц |
|
Время установления |
≤ 100 мс при изменении тока нагрузки 10…90% |
|
Дрейф |
< > |
|
СТАБИЛИЗАЦИЯ ТОКА
|
|
|
Нестабильность |
Изменение напряжения питания: ≤ 3 мА Изменение напряжения на нагрузке: ≤ 3 мА |
|
Уровень пульсаций |
≤ 3 мАср. кв. в диапазоне 20 Гц…20 МГц |
|
Дрейф |
< > |
|
УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
|
|
|
Максимальная дискретность установки |
10 мВ; 1 мА |
|
Шаг установки |
10 мВ.,.10 В; 1 МА...1 А |
|
ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ, АВТОТРЕКИНГ |
|
|
Нестабильность |
Изменение напряжения питания: ≤ 3 мВ Изменение тока нагрузки: ≤ 50 мВ |
|
Погрешность трекинга |
± (0,1% + 50 мВ) |
|
ПАМЯТЬ
|
|
|
Функции |
Запись/считывание до 50 профилей |
|
ТАЙМЕР
|
|
|
Функции |
Задание времени автовоспроизведения профилей |
|
Время воспроизведения одного профиля |
1 с…100 мин |
|
Максимальное время воспроизведения |
100 мин × 50 |
|
Дискретность установки |
1 с |
|
ОБЩИЕ ДАННЫЕ
|
|
|
Напряжение питания |
100 / 120 / 220 / 240 В (± 10%), 50 / 60 Гц |
|
Габаритные размеры |
255 х 145 х346 мм |
|
Масса |
10 кг |
