Источник питания PS 350
|
Особенности программируемого импульсного источника питания постоянного тока PS350
-
Выходное напряжение до 5 кВ, выходной ток до 5 мА, макс. мощность до 25 Вт
-
Режим стабилизации тока (СС) и напряжения (CV)
-
Защита от перенапряжения, перегрузки по току, защита от короткого замыкания
-
Максимальное разрешение 1 В
-
Погрешность установки напряжения 0,05 %
-

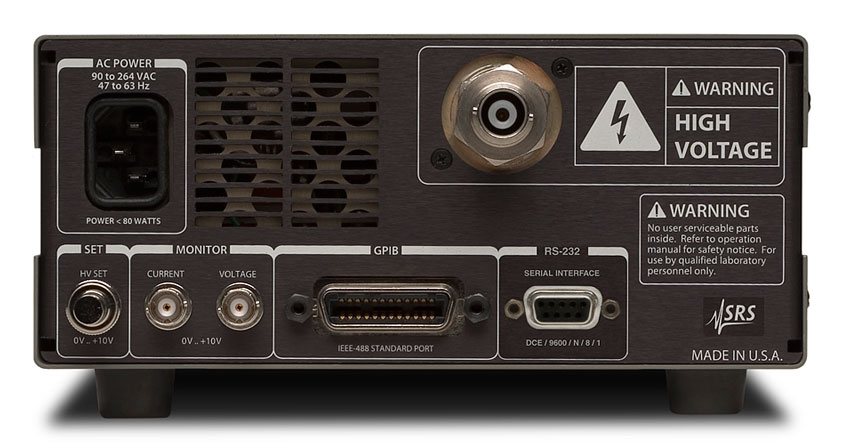

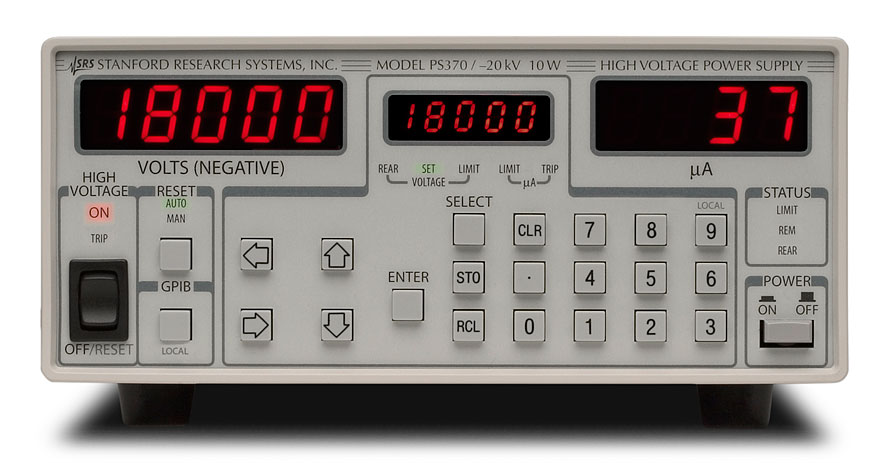

Управление с передней панели и удаленное
-
Интерфейсы ДУ: RS-232, GPIB (стандартно для моделей - 10 Вт; опция GPIB – 25 Вт), аналоговый вход (программирование и мониторинг)
-
Универсальное питание: ~ 100-240 В, частота 50/60 Гц
-
Исполнение корпуса ½ стойки (стойка 19″); опция: комплект для монтажа в стойку
Технические характеристики программируемого импульсного источника питания постоянного тока PS350
|
Параметр |
Значение |
|
УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ |
|
|
Дискретность установки |
1 мкА |
|
Погрешность установки |
Напряжение: ± (0,01 % + 0.05 % от полной шкалы) |
|
Ток: для моделей 25 Вт ±(0,01 % + 0.05 % от полной шкалы) |
|
|
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ |
|
|
Нестабильность |
При изменении напряжения питания 0,05% + (2,8…62) мВ При изменении тока нагрузки 0,05% + (6,2…95) мВ |
|
Уровень пульсаций |
< 0,002 % от полной шкалы |
|
Уровень шумов |
50 – 70 дБ(А) |
|
Время установления |
12 мс (40 % - изменения нагрузки) |
|
СТАБИЛИЗАЦИЯ ТОКА |
|
|
Нестабильность |
При изменении напряжения питания: 0,1% + (2,55…42) мА |
|
При изменении напряжения на нагрузке: 0,1% + (6,1…85) мА |
|
|
Уровень пульсаций |
< 0,002 % от полной шкалы |
|
Время разряда |
< 6 с (до < 1 % от полной шкалы) |
|
ПРОЧИЕ ПАРАМЕТРЫ |
|
|
Стабильность |
0,01 % час, < 0,03 % 8 часов |
|
Температурный дрейф |
0,005 % /°C, 0 - 50 °C |
|
Высоковольтный разъем, тип |
SHV 1704-1 |
|
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ |
|
|
Интерфейс |
RS-232. Опция GPIB |
|
Интерфейс аналогового ДУ |
0…10 В (программирование/ мониторинг) |
|
ОБЩИЕ ДАННЫЕ |
|
|
Напряжение питания |
100-240 В, частота 50/60 Гц |
|
Габаритные размеры |
206 × 89 × 406 мм |
|
Масса |
3,6 кг |
Комплект поставки PS350
|
Наименование |
Количество |
|
Программируемый импульсный источник питания постоянного тока PS350 |
1 |
