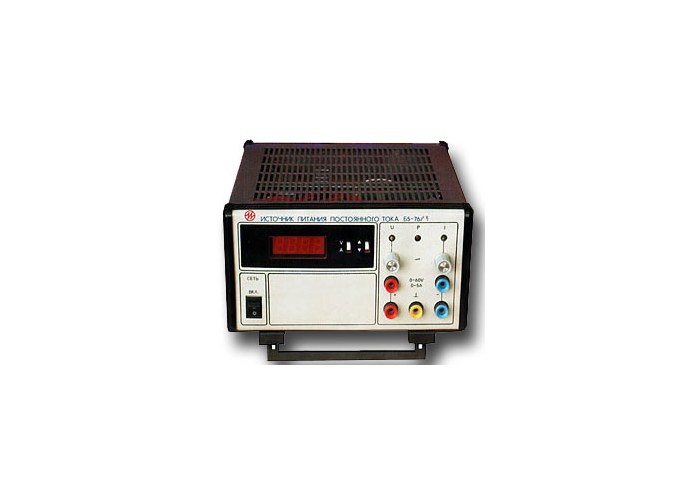

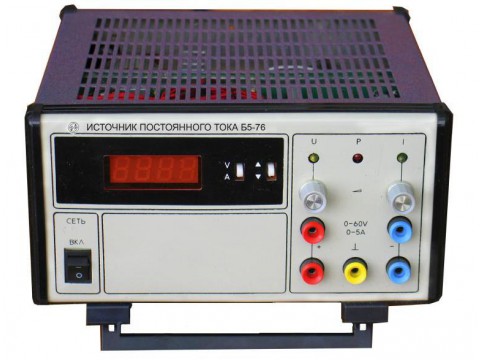

Источник питания Б5-76
|
Описание Б5-76:
Источник постоянного тока Б5-76 предназначен для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением от нуля до 60 В и током от нуля до 5 А общей выходной мощностью не менее 150 Вт.
Прибор Б5-76 имеет защиту нагрузки от превышения величины выходного напряжения заданного уровня и величины выходного тока заданного уровня.
Прибор Б5-76 имеет защиту от перегрузок, коротких замыканий на выходе прибора и обрывов нагрузки, а также допускает соединение любой выходной клеммы с корпусом. Источник имеет низкую нестабильность выходного напряжения и тока и сохраняет свои технические характеристики при длительной непрерывной работе. Приборы обеспечивают последовательное и параллельное соединение однотипных приборов.
Технические характеристики:
|
ТИП ПРИБОРА |
|
| Б5-76 | |
| Пределы установки выходного напряжения, В | 0-60 |
| Пределы установки выходного тока, А | 0-5 |
| Максимальная выходная мощность, не менее | 150 Вт |
| Основная погрешность индикации: | |
| - выходного напряжения, мВ | ± 200 |
| - выходного тока, мА | ± 40 |
| Погрешность индикации, установленного ограничения напряжения не более | 300 мВ |
| Погрешность индикации установленного ограничения тока, не более | 200 мА |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения: |
|
| - при изменении напряжения питающей сети на +/- 10% от номинального значения, не более | 5мВ |
|
- при изменении тока нагрузки не более |
30 мВ |
|
Нестабильность выходного тока в режиме стабилизации тока: |
|
| - при изменении напряжения питающей сети на +/- от номинального значения, не более | 1 мА |
|
- при изменении напряжения на нагрузке, не более |
5 мА |
|
Пульсации выходного напряжения в режиме стабилизации напряжения: |
1мВ 25 мВ |
| Пульсации выходного тока в режиме стабилизации тока, (эфф.значения) не более | 8 мА |
| Потребляемая мощность, не более | 250 ВА |
| Габаритные размеры, мм | 133 х 240 х 280 |
| Масса, кг | 4,5 кг |
